在汽車、工業控制、消費電子、家用電器、可穿戴設備等各種應用領域中，MCU幾乎無處不在，扮演著控制核心的角色。得益于新能源汽車、工業控制的不斷智能化升級，物聯網、可穿戴設備的加速迭代，MCU市場逐年高速成長。據IC Insights預測，全球MCU銷售額將在2022年增長10%，達到215億美元的歷史新高[1]。MCU市場中海外半導體廠商一直處于壟斷地位，但隨著技術、工藝、支持的不斷進步和完善，本土品牌MCU已逐步被市場認可，國產替代空間巨大。
順應市場快速發展的需求，全球排名前列的中國半導體設計公司豪威集團近日宣布推出首款32位MCU產品——WS49T31xQ系列。該系列為采用ARM架構的通用高性能、大容量MCU。在先進的工藝基礎上，進一步優化了供電、存儲、外設等，做到了性能和功耗的平衡，適用于可穿戴設備、智能家居、消費電子等應用場合，具有很高的性?xún)r(jià)比。
WS49T31xQ系列基于A(yíng)rm® Cortex®-M3內核，主頻達到120MHz，最大可提供1MB Flash存儲空間，96KB SRAM。很多應用場景要求有足夠的memory空間，以TWS耳機應用為例，中高端產品在日常使用上往往感覺更友好，原因之一是充電盒內的MCU運行了OS，可以實時應對多種任務。此外，中高端TWS耳機普遍要支持耳機和耳機盒固件升級功能，讓消費者使用無憂，也提升了對產品的滿足感。這些都對MCU配置有較高的要求，8位MCU是難以勝任的。
WS49T31xQ系列對功耗進行了優化設計， Standby mode功耗控制在1.5μA以下，低功耗特性大幅延長整機的續航時間，非常適合電池供電設備的應用。另外，數字，模擬，Core獨立供電設計，數字接口可通過VDDIO自由選擇1.8V~3.3V邏輯電平，極大的方便了外設的連接。我們仍以TWS耳機盒應用為例，與耳機通訊的UART接口設定為1.8V電平，ADC可以工作在3.3V，這樣既可直接適配耳機端通信，又能夠保證ADC采集的精度和量程，節省了電平轉換的成本。最后，獨立PWM模塊可直接驅動2顆RGB LED，進一步節省了外圍元器件。

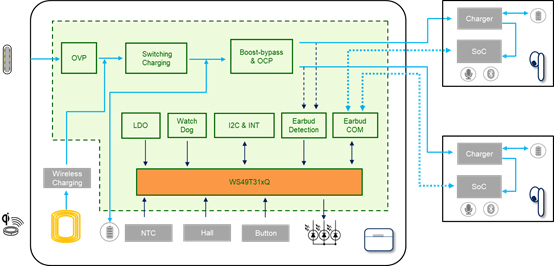

TWS應用框圖

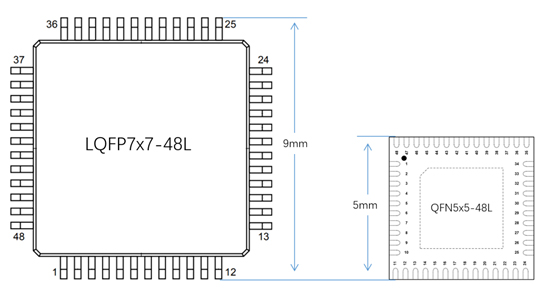

WS49T31xQ系列采用QFN5x5-48L封裝，相對于傳統LQFP7x7-48L封裝，尺寸縮小近70%。小型化封裝大幅降低了PCB的占用，對可穿戴或便攜式設備的ID設計十分友好。
LQFP-48L VS. QFN-48L
WS49T31xQ系列具體配置如下：
l Arm® Cortex®-M3 32-bit, 120MHz
l Memories
– Up to 1MB of embedded flash memory
– Up to 96KB of SRAM
l One 12-bit, 1.2MSPS A/D converter: up to 8 channels
l Clock
– 6~30 MHz crystal oscillator
– Internal 48 MHz RC with calibration
– Internal 40 kHz RC with calibration
l General-purpose DMA0/1: total 12-channels, each channel with 4 level priority and error flag
l Up to 6 general purpose timers:
– Four 16-bit timers
– Two 32-bit timers and one of them can be used in standby mode and stop mode.
– Two watchdog timers (independent and window)
l Debug mode: serial wire debug (SWD) interfaces
l Up to 24 GPIOs with interrupt
l Up to 6-ch low power PWMs
l Communication interfaces
– Up to two I2C interfaces
– Up to three UART interfaces
– Up to one SPI interface
l Power consumption
– Run: 80µA/MHz
– Stop: 40µA @ 25 °C
– Standby: 1.5µA @25 °C
l Power Supply:
–VDD: 1.7V~3.6V
–VDDA: 2.7 V~3.6V
–VDDIO: 1.7V~3.6V
豪威集團全新推出MCU產品，順應了市場對高性能、低功耗國產MCU的需求，正式踏上進軍MCU市場的新征程。集團將利用其在光電轉換、數字、模擬，以及混合信號領域的技術積淀持續創(chuàng )新，賦能科技，感知無限。
