從有刷電機轉向無刷電機的趨勢越來越大，尤其是在開發節能型電池供電系統時，因為 BLDC 電機比傳統的有刷電機具有許多優勢。雖然 BLDC 電機更復雜，但我們通常會(huì )在更小的尺寸下看到更高的功率效率、更少的輻射熱和更大的扭矩，而不會(huì )影響穩健性或可靠性。更不用說沒有任何刷子需要擔心更換。

全新 RAJ306000 系列電機驅動 IC 通過將控制器、功率級和電源管理模塊集成在一個封裝中，進一步簡化了電機驅動設計。這些電機驅動 IC 還提供額外的功能，例如雙升壓電荷泵、BEMF 檢測電路、電流檢測和自對準死區 （SADT） 發生器電路。我們專門設計了新的RAJ306001和RAJ306010，以減少 BOM 和整體電路板尺寸，同時提高電機驅動器的整體性能。外部 MOSFET 用于允許設計人員為其系統選擇合適的功率電平。

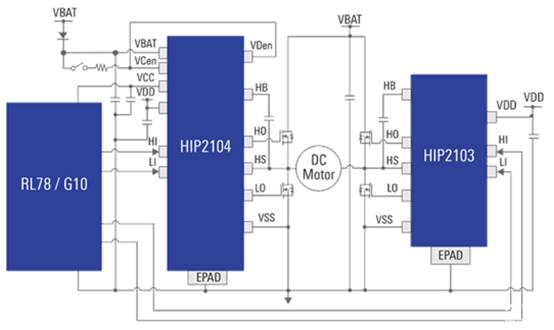

雙向有刷電機控制電路

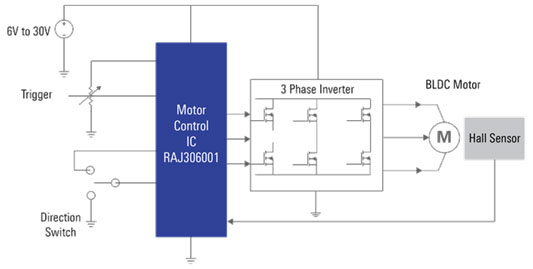

使用 RAJ306001 的 BLDC 電機電路

RAJ306000 系列集成了 RL78/GIF MCU，使我們能夠利用已在市場上使用和驗證多年的電機控制固件。通過提供軟件靈活性以及增強的硬件功能，這些電機驅動 IC 能夠支持具有不同功率和性能要求的許多不同應用。

例如，在無線真空應用中，需要高轉速來移動大量空氣以產生更大的氣流和真空吸力。在客戶評估和我們自己的測試中，RAJ306000 電機驅動 IC 已驅動高達 90K RPM 的單極電機。

在電動工具應用中，這些設備支持這些系統所需的復雜電機控制算法。當電機完全停止時，電動工具必須在高扭矩條件下啟動。他們還必須處理需要快速響應時間的大負載變化，以保持一致的 RPM。

如今，即使是使用 120 度電機驅動算法的低成本、大批量應用也正在轉向矢量控制和 FOC 驅動。由于 RAJ306000 電機驅動系列具有 MCU，因此它可以適應新趨勢并提供可用的最新軟件。
