負載開關，從字面意思來說就是為控制負載通斷而衍生的一種開關。這種開關一般需要通過較大的電流，而且具有快速切換響應的特性。以往的負載開關一般都是采用分立元件搭建的，主要采用MOSFET和電阻等元件進行負載通斷控制，這樣的好處是可以做到大電流負載的通斷控制和開關快速響應等，但是采用分立元件就使得占用PCB面積比較大，難以做到產品小型化。東芝針對以上問題，并對市場深入調研之后，通過研發團隊的不斷努力，推出了一款基于WCSP4G緊湊型封裝的集成負載開關——TCK127BG，該IC可支持硬件工程師設計集成度高、功耗低、電池續航能力更強的新一代產品。
電氣特性分析
TCK127BG負載開關支持在1V至5.5V寬電壓范圍內工作，具有高達1A的輸出電流，十分適用于負載在1A以?xún)�，要求寬電壓工作的產品；
超低功耗：靜態電流僅僅為0.08nA（VIN＝VCT＝5.5V，IOUT＝0mA）；
低導通電阻：
RON＝58mΩ（典型值），VIN＝3.3V，IOUT＝-0.5A
RON＝106mΩ（典型值），VIN＝1.8V，IOUT＝-0.5A

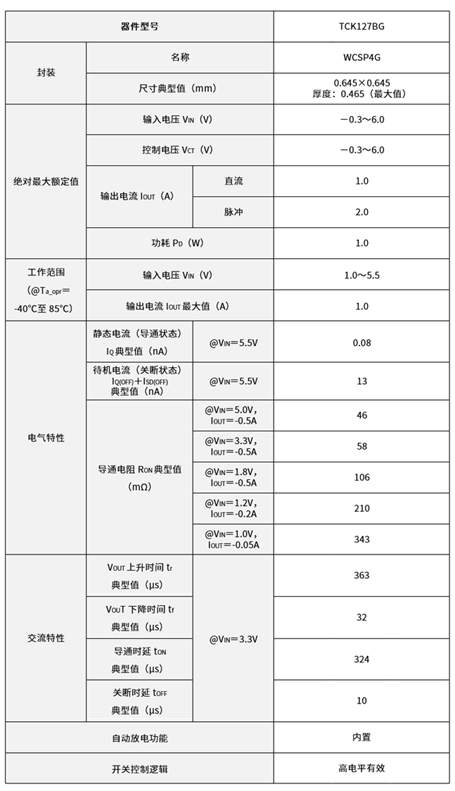

具體參數如下：
除非另有說明，@Ta=25℃
功能特性分析

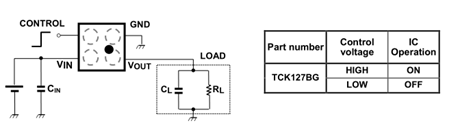

TCK127BG負載開關內置轉換速率控制驅動，這可以減小浪涌電流并改善EMI性能，同時，TCK127BG負載開關還內置自動放電功能，這可以確保已斷開或禁用的負載不會(huì )被浮置。

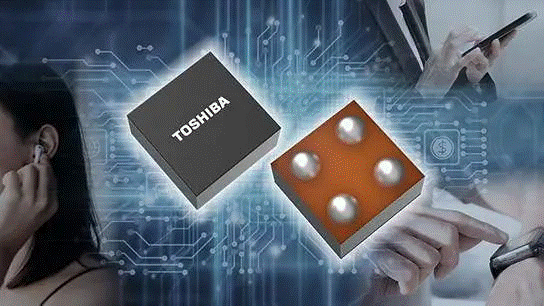

超小型封裝的WCSP4G是專為T(mén)CK127BG負載開關開發的新封裝，比TCK107AG小34%左右，僅有0.645mm×0.645mm，可輕松安裝在小型電路板上。
應用場景
TCK127BG負載開關由于其優越的數據參數和小巧的封裝，可應用在消費類設備、移動設備、物聯網可穿戴設備、攝像頭、傳感器電源或者是通用電源等。
東芝在電源方面有著多年的研發經驗，尤其是在電源，信號驅動與控制方面，在未來產品小型化，智能化的趨勢之下，東芝負載開關的產品也將順應時代的發展為推進設備小型化和降低功耗做出貢獻，同時也為正在或即將打算使用負載開關的工程師提供有價值的信息參考。
|
