近年來，快充技術得到迅猛發展，尤其是在手機市場中，充電功率從傳統的5W、10W、18W發展至如今的30W、65W、120W甚至240W，手機充電時間大幅度減少，為用戶帶來了極致體驗。

手機充電功率之所以能突飛猛進，一方面是電池技術的改進，另一方面則是高功率鋰電池充電管理芯片技術快速提升。以南芯半導體為代表的國產電源芯片廠商也在這期間開始發力，量產了多款高性能電荷泵充電芯片，并被各大手機廠商廣泛采用。

充電頭網獲悉，近日南芯半導體針對單節電池手機快充應用，再次推出一款5A降壓充電芯片SC89890H，以應對不斷拓展的手機快充市場。

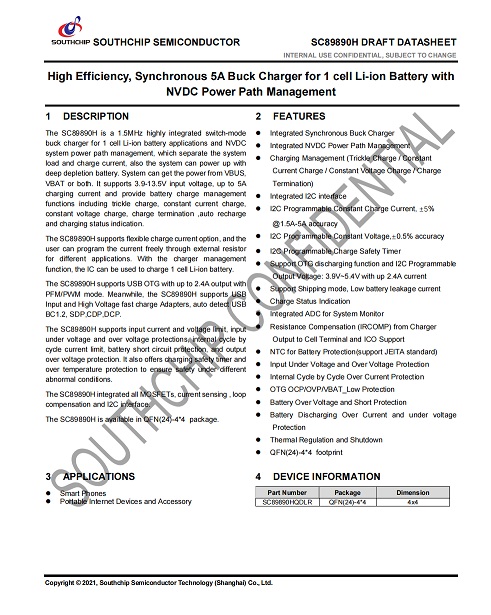

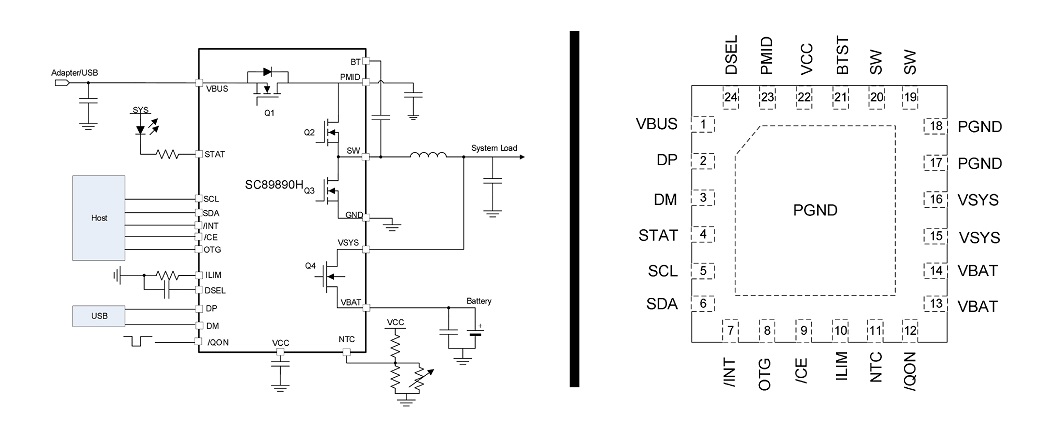

據了解，南芯SC89890H采用QFN 4×4-24封裝，輸入端支持高達22V耐壓。芯片集成了反向阻斷管（RBFET）、降壓功率管（HSFET及LSFET）、功率路徑管理管（BATFET）、功率管驅動供電及自舉二極管，可在應用是大幅度簡化了系統設計。南芯SC89890H支持高達5A充電電流以及2.4A反向OTG電流，并且充電參數可通過I²C接口由手機處理器靈活配置。

值得一提的是，南芯SC89890H支持NVDC功率路徑管理，確保系統電壓不低于3.5V，電池電壓完全耗盡甚至取出時，手機仍可正常使用。當系統負載較大時，DPM會(huì )自動降低充電電流至電池放電，優先滿足系統功率需求，且保證輸入源不會(huì )發生過載。

在沒有任何外部軟件控制下，南芯SC89890H可自動完成電池的整個充電周期，包含低電壓充電（50mA充電電流）、預充、恒流充、恒壓充、充電截止；當電池電壓低于設定的門限后，芯片可自動啟動新的充電周期。

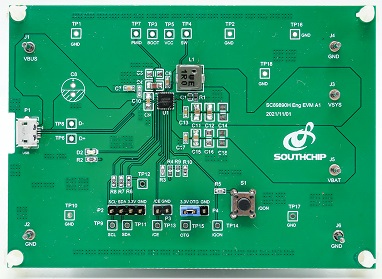

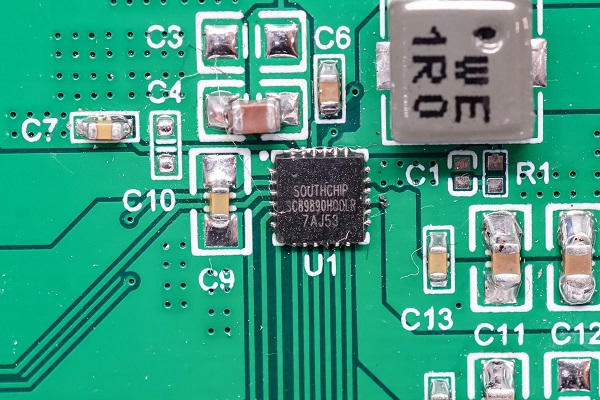

以上為基于南芯SC89890H芯片開發的測試板（配合2520 1μH 30mΩ DCR電感）。南芯半導體官方測試數據顯示，當電池電壓為3.8V時，以5V1A充電，轉換效率高達94.1%；以5V 2A充電，效率92.9%；以5V3A充電，轉換效率為90.2%。

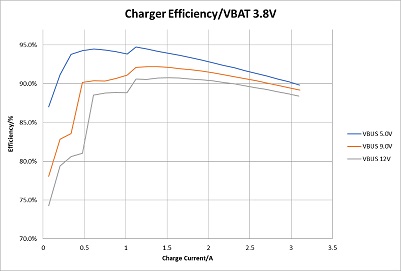

此外通過效率曲線可以看到，當以9V或者12V輸入時，其中1-3A充電電流范圍內，效率均保持在87%以上；而對于常見的9V2A、12V1.5A的快充狀態，轉換效率均在90%以上。

南芯SC89890H芯片支持3.9V至14V寬輸入電壓；支持BC1.2檢測及可調高壓適配器，同時具備適配器最大功率自動跟蹤功能以及VINDPM支持電池電壓自動跟蹤。

在USB OTG模式下，南芯SC89890H支持最高2.4A輸出電流，5V/1A OTG輸出效率高達93.5%；同時支持超低壓差模式，OTG輸出電壓3.9V-5.4V，具備Hiccup過流及短路保護；擁有高達500μF容性負載軟起動能力。

南芯SC89890H擁有完整的保護機制，包括Program JEITA、輸入端過壓、欠壓保護；電池端過壓、低壓、過流保護；系統端過壓、過流保護；OTG過壓、過流、電池電壓保護；Thermal loop及Thermal SD保護等。

充電頭網總結

南芯SC89890H主體架構為支持動態功率路徑切換的降壓型充電IC，可搭載市面上主流的適配器進行快充，最大充電電流可達5A，并且具有高效率的特點。該芯片不僅可以用于手機電池充電，還可應對剃須刀、潔面儀等采用單節電芯的產品應用，讓更多的鋰電池產品實現快充功能。

更值得一提的是，SC89890H還可搭南芯半導體旗下的電荷泵類充電芯片，構成一套完整的手機急速快充方案，在保證安全與可靠的前提下，滿足客戶對快充的極致體驗。
