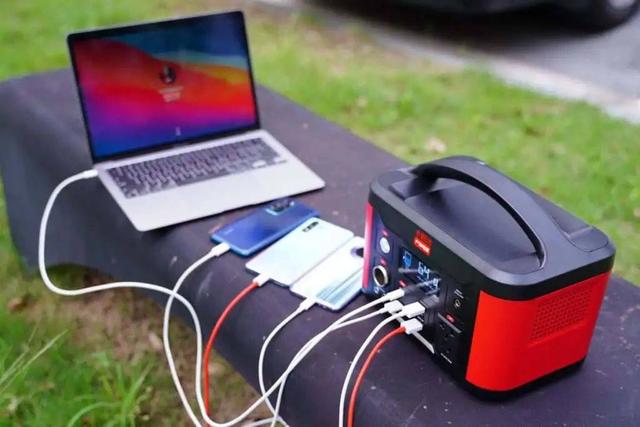

戶外電源、便攜式儲能電源作為一種典型的清潔能源系統，近年來在歐美國家實現了大范圍普及，并融入到了人們日常生活當中。國內方面，雖然目前戶外電源的普及程度不如國外，但當下國家正在大力倡導新能源產業，作為綠色能源的戶外電源產品正好處在時代的風口上，由此可見，戶外電源的市場前景十分可觀。
值得一提的是，USB PD快充也在戶外電源產品中得到了廣泛應用，得益于雙向快充和100W的充電能力，搭配戶外帶電源的大容量電池組，獲得消費者認可。
此前充電頭網就評測拆解過EcoFlow正浩 德DELTA Max戶外電源、斯丹德600W戶外電源、卡旺達600W便攜式戶外電源、公牛600W戶外移動電源、奧�？�150W便攜戶外電源、移族P1000S戶外電源、哲思500W便攜儲能電源等支持USB-C雙向快充的戶外電源產品。
針對戶外電源USB PD快充應用，南芯、芯海、沁恒微、士蘭微、天德鈺、維普創(chuàng )新等業內知名芯片廠商均已經提前開發雙向快充協議芯片方案。
近幾年來USB PD快充技術在消費類電源市場中的到快速普及，隨著各大手機和筆電品牌廠商陸續入局，市面上支持USB PD快充的設備迎來了爆發式增長。戶外電源作為一種新興的消費類電源產品，同時也是USB PD快充技術的特色應用市場。
根據充電充電頭網觀察發現，業內主流的戶外電源廠商以及市面上主流的戶外電源品牌，均已經在最新的產品中加入了USB PD快充功能。

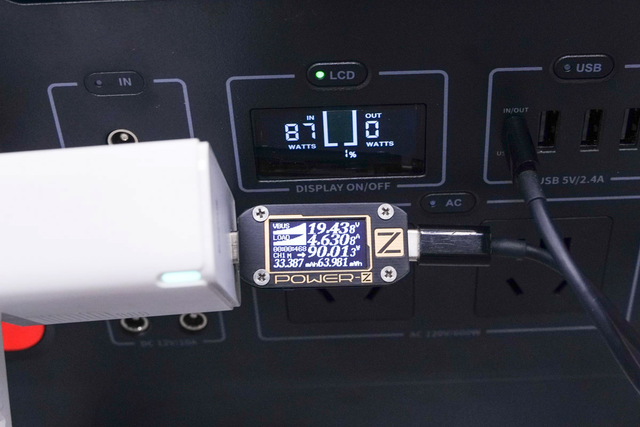

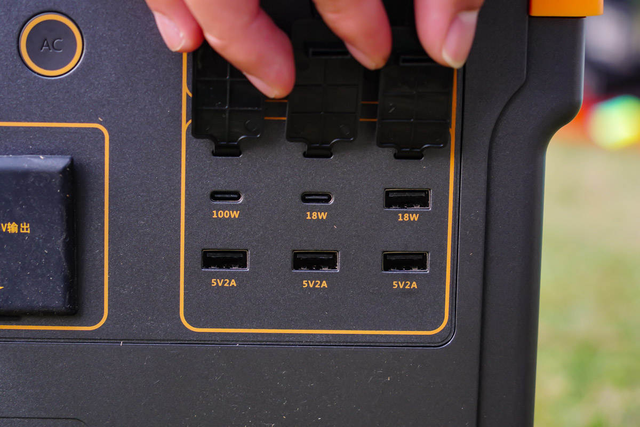

USB PD快充的加入，讓原本功能單一的戶外電源增加了一大特色賣點，根據戶外電源的不同定位，可通過一個通用型的USB-C接口實現5-20V和20-100W快充輸出，直接為手機、筆記本電腦、無人機、相機等數碼設備供電，同時還能通過USB-C接口為自身充電，大大提升用了用戶體驗。
戶外電源能夠實現USB PD快充功能，主要得益于大功率升降壓芯片以及快充協議芯片技術的成熟。USB PD快充協議芯片按照應用場景的不同，可以分為充電端（DFP）、受電端（UFP）、雙角色端（DRP）三種類型，戶外電源應用的協議芯片一般為DRP芯片，以便實現大功率雙向快充功能。
下面只要為大家分享南芯、芯海、沁恒微、士蘭微、天德鈺、維普創(chuàng )新最新推出的雙向USB PD快充協議芯片及其典型應用案例，方便大家參考選型。

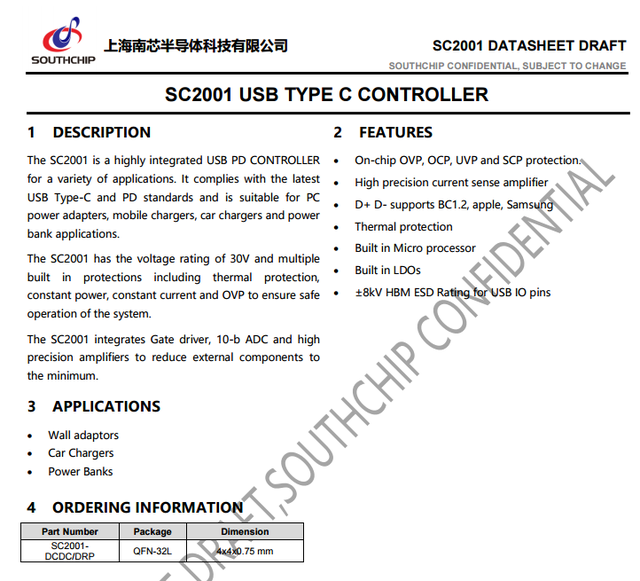

南芯SC2001芯片可以同時支持一組CC信號及多達4組DPDM信號控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC快充協議；且具有30V的額定電壓和多重內置保護，包括過熱保護、恒功率、恒流和過壓保護，以確保系統的安全運行。
此外SC2001內部集成了門驅動器、10bit ADC以及高精度放大器，可以將外部組件數量降到最少；適用于充電器、車充、移動電源、多口充等產品領域。
1、南芯推出USB PD協議芯片，支持5口快充
3、SC2001南芯超級閃充芯片通過OPPO認證！

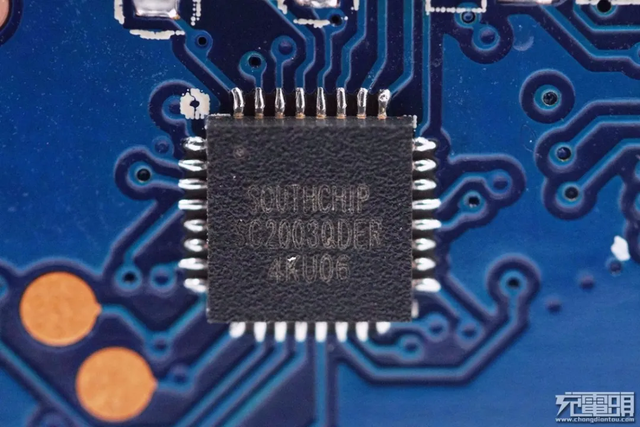

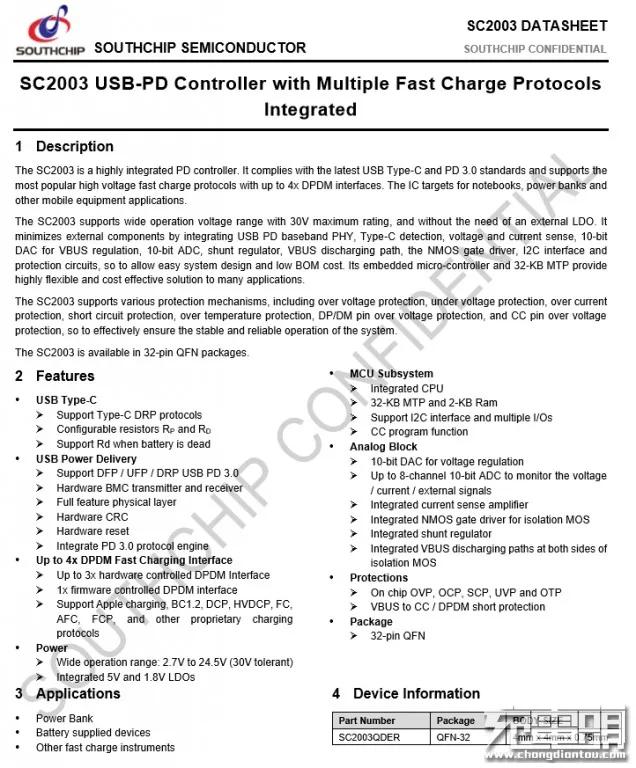

南芯SC2003是一款高度集成的USB PD控制器，可作為DRP role支持PD3.0協議，適用于多種應用。其具有30V的額定電壓和多重內置保護，包括熱保護、過壓、欠壓、過流和短路保護，以確保系統的安全運行；集成了門驅動器、10-b ADC和高精度放大器，將外部組件減少到最��；它符合最新的USB-C和PD標準，適用于移動充電器、汽車充電器和電源組應用。

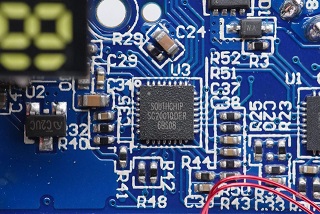

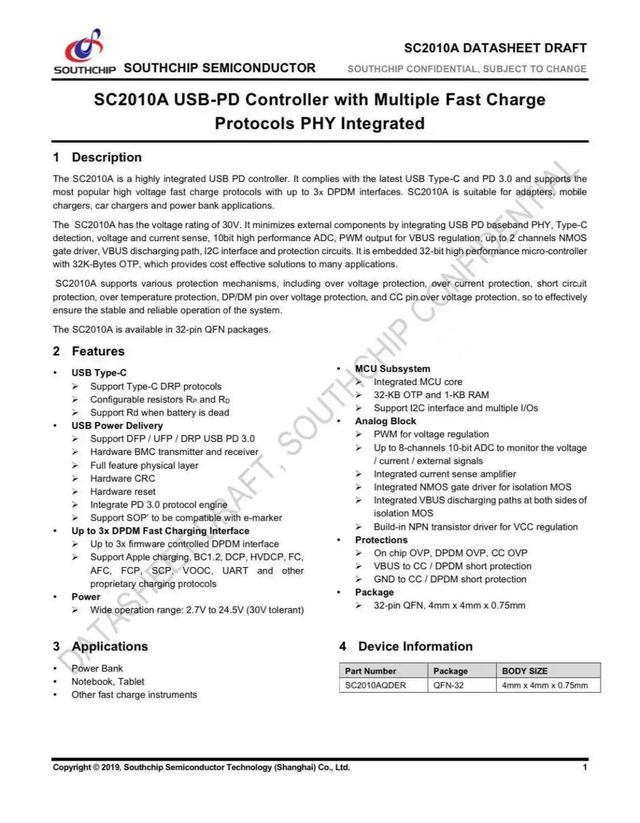

南芯SC2010A是一個高度集成的USB PD控制器，它符合最新的USB Type-C和PD 3.0，并支持最流行的高壓快速充電協議，具有多達3組DPDM接口。SC2010的額定電壓為30V，通過集成USB PD基帶物理層（PHY）、Type-C檢測、電壓電流檢測、10位高性能ADC、調節VBUS 的PWM輸出、最多2路N_MOS驅動、VBUS泄放電路、I2C接口和保護電路等以減少外部器件。
南芯SC2010A嵌入式32位高性能微控制器提供32k 字節的OTP，為許多應用提供了經濟有效的解決方案；支持各種保護機制，包括過壓保護、過流保護、短路保護、過溫保護、DP/DM引腳過電壓保護、CC引腳過電壓保護、有效保證了系統的穩定可靠運行，適用于適配器、手機充電器、車載充電器和移動電源。

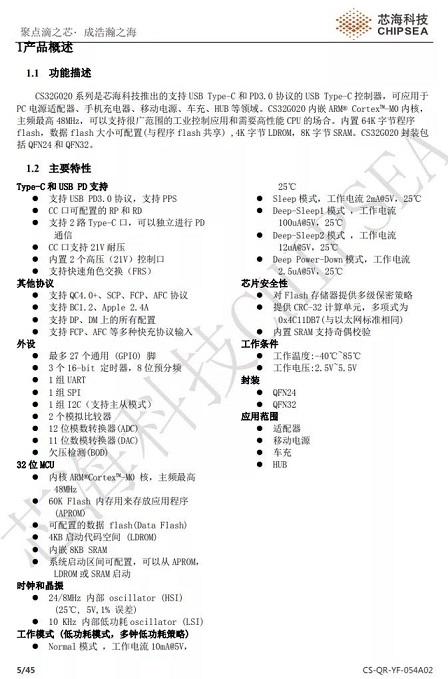

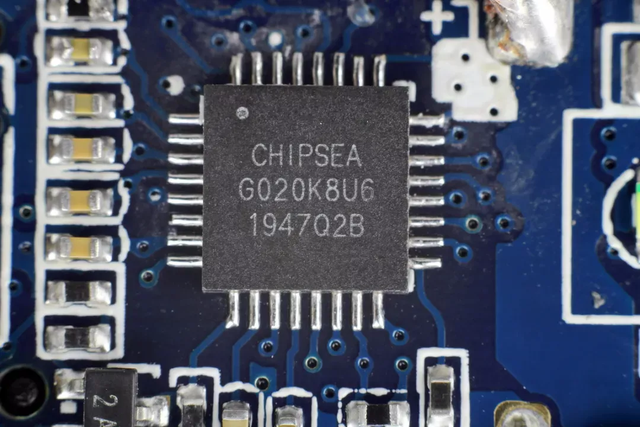

芯�？萍糃S32G020是芯�？萍纪瞥龅闹С諹SB Type-C和USB PD3.0協議的USB Type-C控制器，內置ARM M0內核，48MHz主頻，內置64K程序存儲器，4KB LDROM，8K SRAM，支持寬范圍的工業控制應用和高性能處理場景，提供QFN24和QFN32封裝，適用于PC電源適配器、手機快充充電器、大功率移動電源、車充、USB HUB等領域。
芯�？萍糃S32G020支持USB PD3.0協議，支持PPS協議，支持兩路獨立的Type-C口，并且支持21V耐壓，支持快速角色交換。支持QC4.0+，支持華為SCP、FCP，三星AFC快充協議，并支持多種快充協議輸入。
芯�？萍糃S32G020具有豐富的外設接口，支持一個UART接口，支持一個SPI接口，支持一個I2C接口，內置兩個模擬比較器，內置12位ADC和11位DAC，支持多個GPIO引腳用于實現其他功能。支持對內部FLASH進行多級保密，內存支持奇偶校驗。此外還支持Type-C接口程序更新，通過Bootloader，配合固件升級工具可實現軟件升級�？煞奖愕呐渲脼镮2C數傳調壓或者FB引腳調壓，方便不同場合的使用。
1、拆解報告：SHARGE閃極100W超級移動電源
3、芯�？萍迹盒盘栨淢CU引領快充“芯”未來

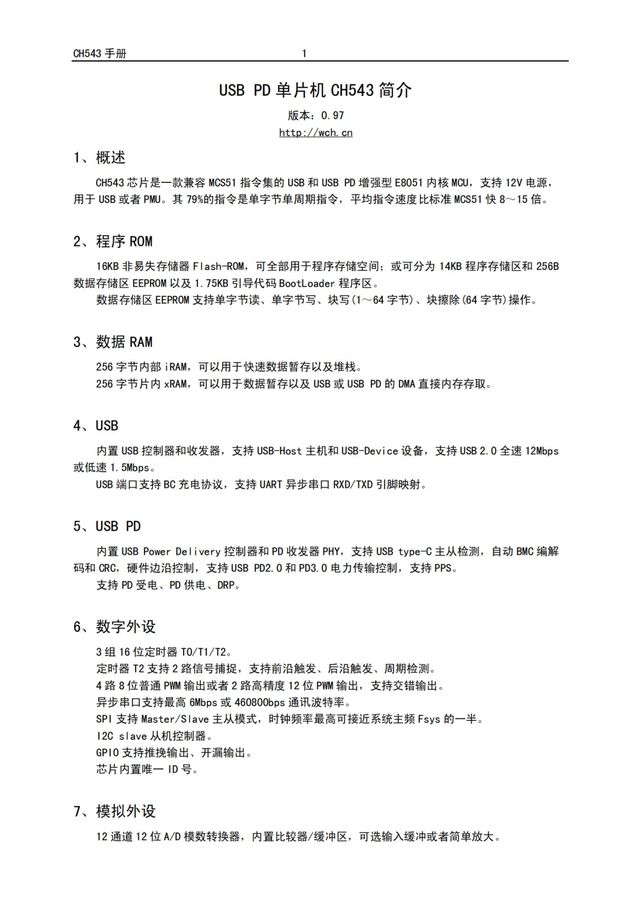

沁恒微CH543 芯片是一款兼容 MCS51 指令集的 USB 和 USB PD 增強型 E8051 內核 MCU，支持 12V 電源， 用于 USB 或者 PMU。其 79%的指令是單字節單周期指令，平均指令速度比標準 MCS51 快 8～15 倍。

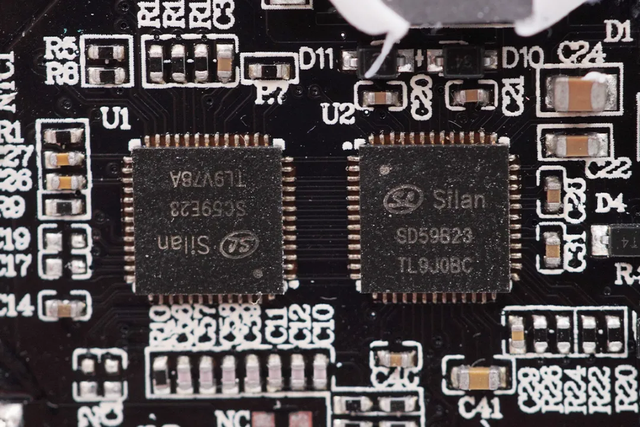

士蘭微SD59B23+SC59E23雙路雙向快充電源方案，其中SC59E23是一款應用于移動電源的控制芯片，可以實現4路USB端口（最多兩個USB-C口）的快充協議解析，兼容USB PD3.0、PPS、QC4+、FCP、SCP、AFC、BC1.2、Apple等快充協議，為2路H橋提供8個PWM邏輯控制信號，實現雙路、雙向、升降壓開關電路轉換。
士蘭微SD59B23是一顆驅動器，負責外部MOS驅動。兩顆芯片分工合作，有助于將熱量從主控芯片外移；加上與不同MOS的搭配，可實現30W-100W的寬功率輸出組合。

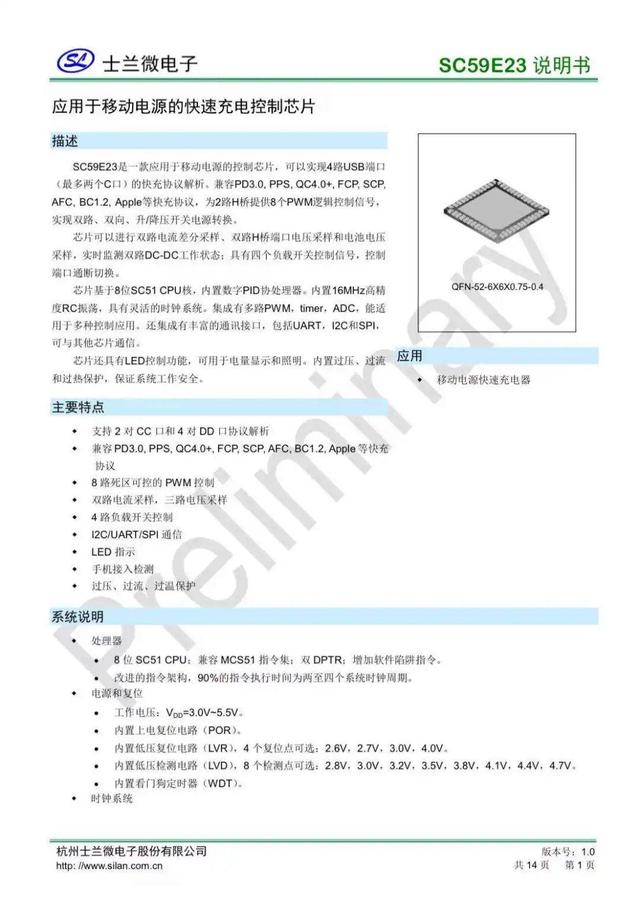

士蘭SC59E23是一顆集成協議和數字電源控制器，內置了USB PD協議的移動電源升降壓芯片，可實現快充移動電源更高集成度，有助于體積輕薄化。
1、拆解報告：倍思10000mAh 1A1C二合一氮化鎵充電器
3、拆解報告：Baseus倍思20000mAh 45W PD快充移動電源
5、支持7大協議，天鈺FP6606通過USB-IF協會(huì )PD3.0認證

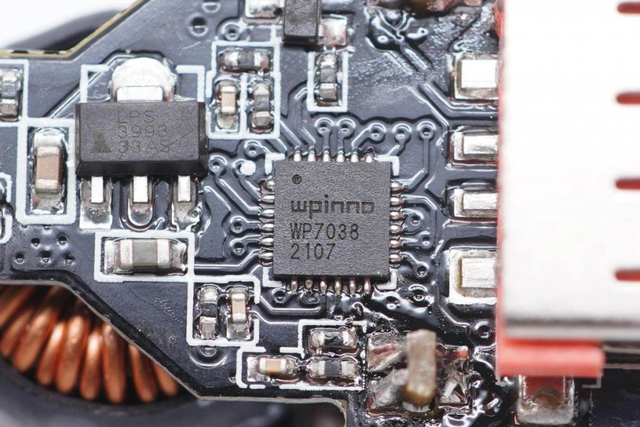

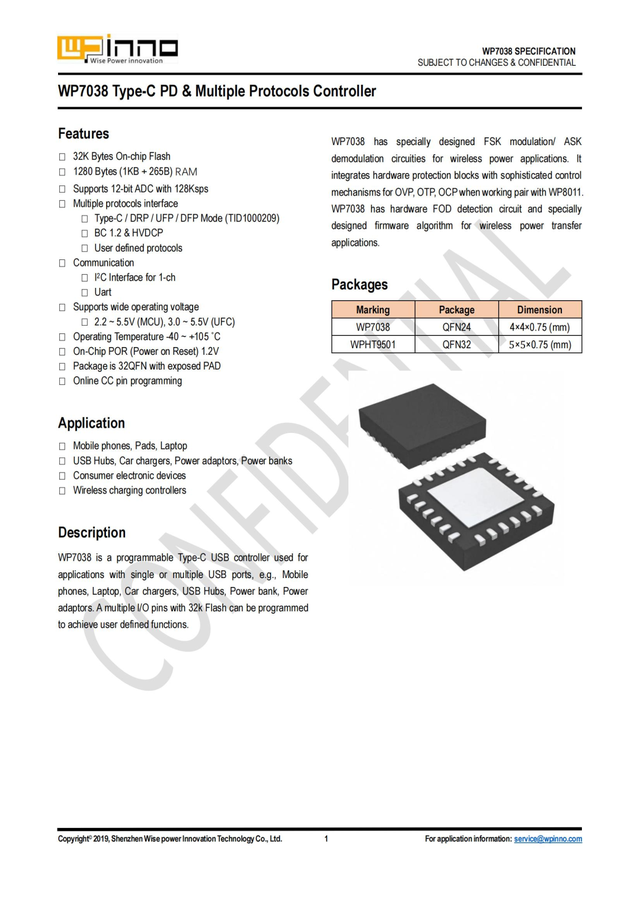

維普創(chuàng )新WP7038是最新推出的Type-C系列IC，具備每個接口獨立調節的全協議功能；具有輸入電壓范圍廣5-24V，輸出電壓范圍廣3.5-24V（自適應）和輸出電流1-5A（根據協議自適應）的特點；同時內置高效MCU，內置獨立全協議調節功能；此外芯片可實現雙口獨立輸出，真正實現雙口雙快充。
戶外電源作為一種綠色能源，未來的應用場景將越來越多。而USB PD是一種通用快充協議，加入到戶外電源產品中，不僅統一了充電接口，而且還支持百瓦級的雙向充電功能，尤其大功率輸出，對筆電產品非常友好，提升了通用性，并有助于實現節能環保。

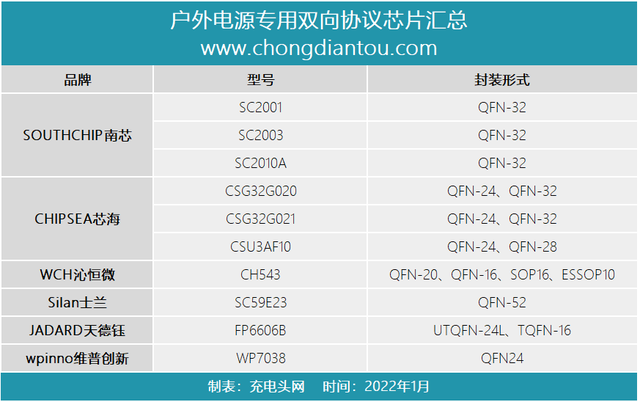

本次總共整理匯總了4家廠商的8款USB PD快充控制器，支持雙向快充功能，并且滿足100W快充應用，其中部分產品還升級了最新的USB PD3.1快充和UFCS快充，可以為用電設備提供更大的充電功率，助力廠商快速開發新品。
截至目前，南芯、芯海、天德鈺、士蘭微等廠商均已經報名參加了2020亞洲戶外電源大會(huì )，屆時將有最新的戶外電源芯片及案例展出，敬請期待！
近期充電頭網還整理了加速140W快充普及！9大廠商率先推出12款PD3.1芯片、5家測試設備廠商推出USB PD3.1測試儀、USB PD3.1快充發布帶來哪些利好？聽聽快充廠商怎么說等行業信息，歡迎查閱。
|
