前言
現如今，很多用戶除了手機之外，還配備了平板、TWS藍牙耳機、手表、手環等電子產品，并且新一代產品大多基于USB-C接口充電，這也對USB PD充電器形成了強需求。此時如果用戶僅僅使用單口充電器給設備充電，往往需要依次排隊，并且等待時間較長；而如果使用多個單口充電器，雖然緩解了多設備充電的問題，但又會(huì )在收納、攜帶等方面帶來諸多不便。
對于當下這種使用場景，傳統的單口充電器已經無法滿足用戶使用需求。既可以同時充兩臺設備，又能保持小巧便攜的充電器，成為了許多用戶的新訴求，尤其是一些雙機黨用戶，雙USB-C口充電器更是顯得尤為重要。近期英集芯推出了基于 IP6550+IP2723T 的雙USB-C口充電器方案，為快速發展的雙USB-C口充電器市場提供全新選擇。
方案介紹

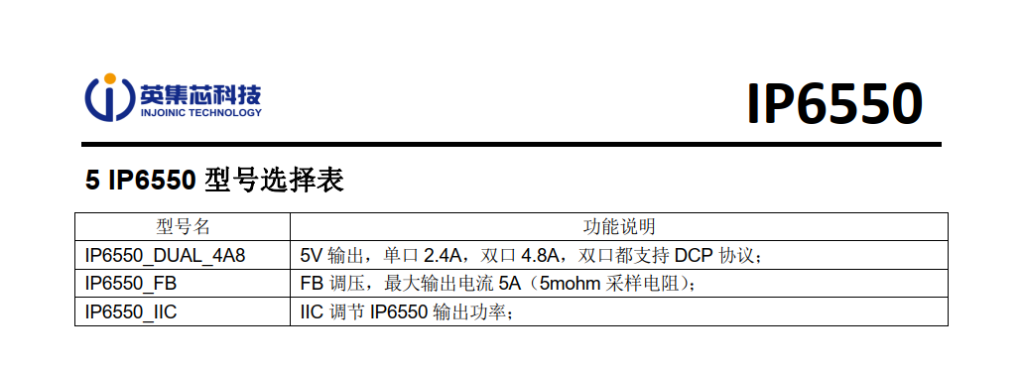

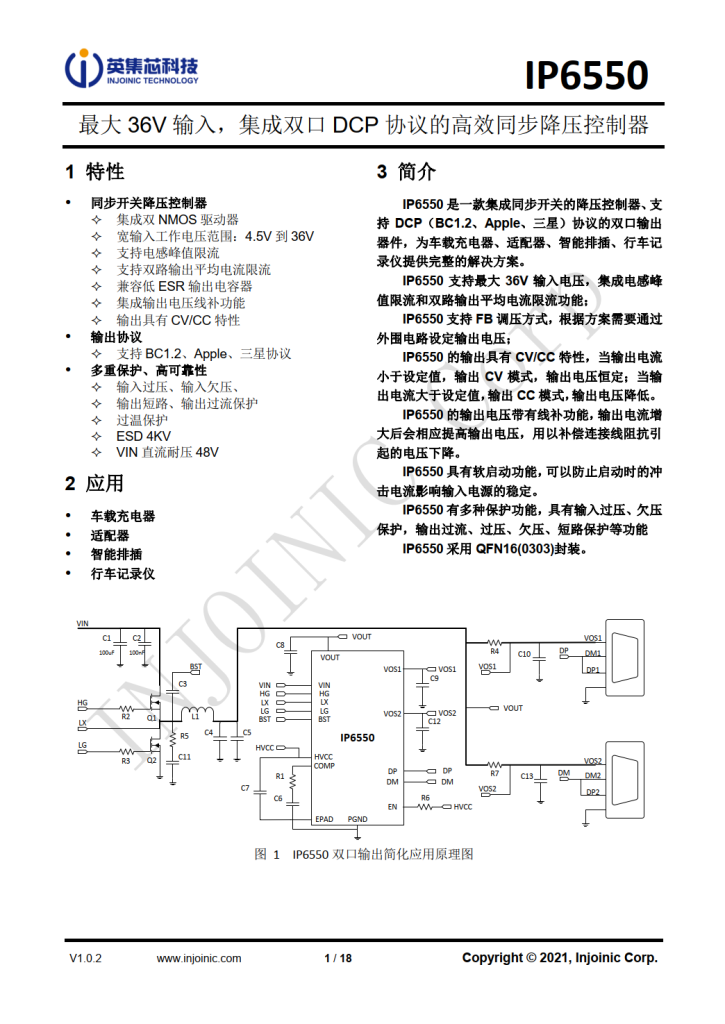

英集芯 IP6550 是一款集成同步開關的降壓控制器，采用 QFN16(0303)封裝。支持最大 36V 輸入電壓，集成電感峰值限流和雙路輸出平均電流限流功能； 支持 DCP（BC1.2、Apple、三星）協議的雙口輸出器件，為車載充電器、適配器、智能排插、行車記錄儀提供完整的解決方案。
英集芯 IP6550 的輸出電壓帶有線補功能，輸出電流增大后會(huì )相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。 支持軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。 支持輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等多種保護功能。
英集芯 IP6550 支持FB 調壓方式，根據方案需要通過外圍電路設定輸出電壓； 輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。

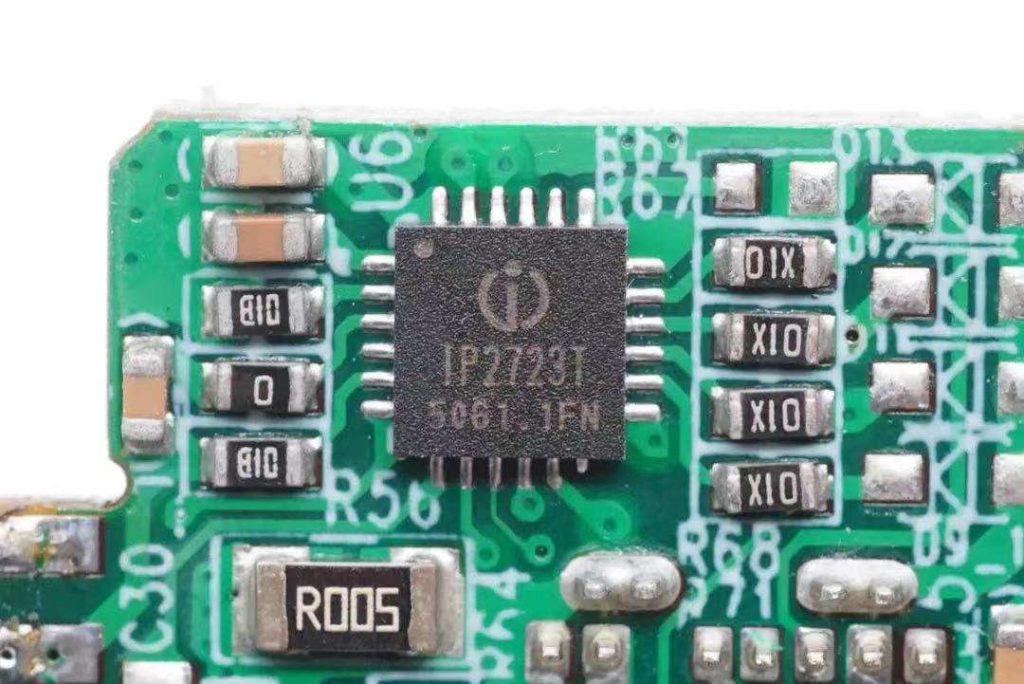

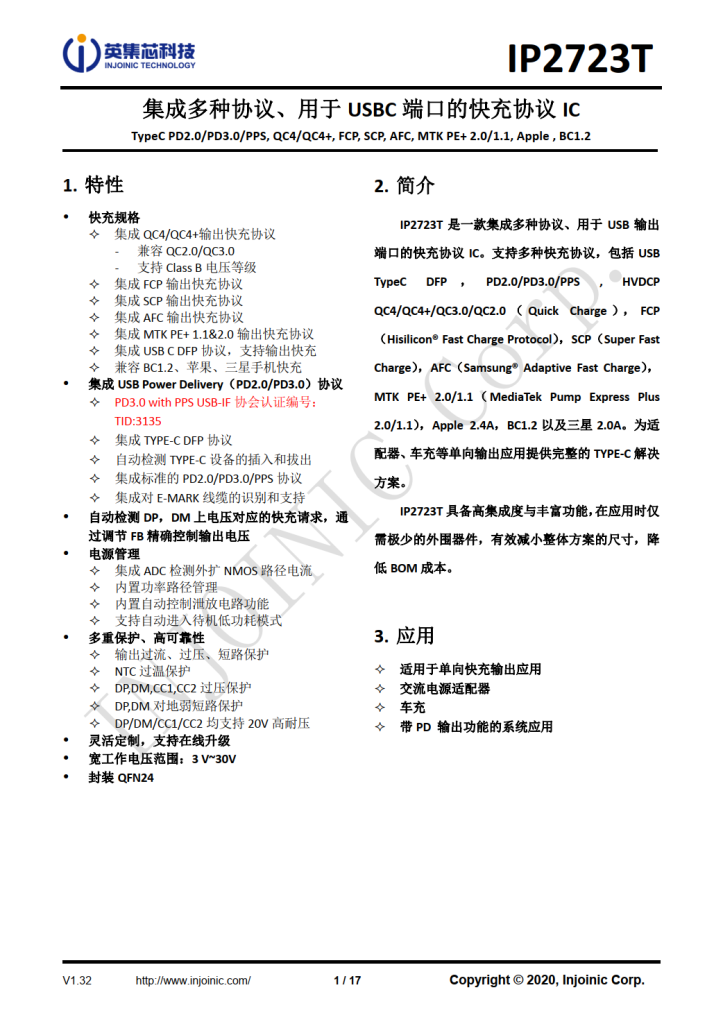

方案中與 IP6550 搭配的協議IC是IP2723T，IP2723T 是一款集成多種協議、用于 USB 輸出端口的MTP架構快充協議 IC，可根據不同客戶需求配置不同的功率分配以及其它拓展功能。為適配器、車充等單向輸出應用提供完整的 TYPE-C 解決方案。
英集芯 IP2723T 具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低 BOM 成本。支持USB PD2.0/PD3.0/PPS、HVDCP QC4/QC4+/QC3.0/QC2.0、華為FCP/SCP、三星AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2等多種協議。

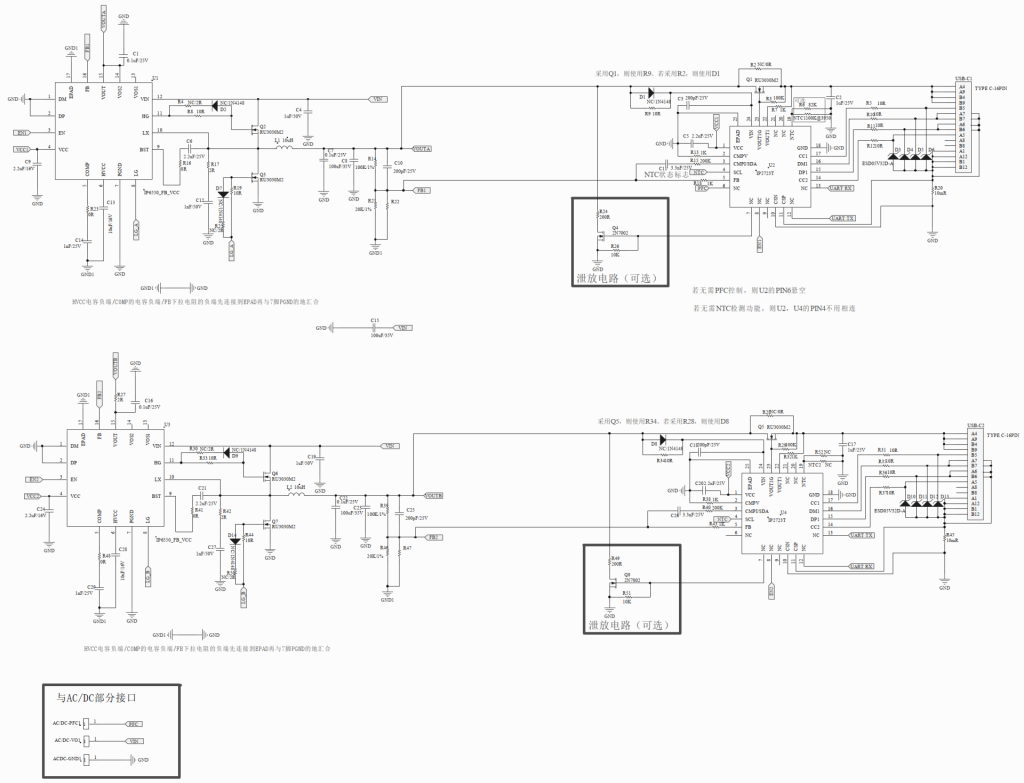

此款方案雙路均采用IP2723T搭配IP6550，通過雙路IP2723T之間的12/13腳進行URAT通訊，來相互傳輸每個口的狀態信息，可以實現用C1口的IP2723T來控制PFC電路。
此款方案可以實現通過判斷每個口接入的設備來動態調整分配功率，例如C1口接電腦，C2口接手機，那就可以把大部分功率分配給C1口，C2口分配小功率。反之C2口接電腦，C1接手機，那就C2口分大功率。如果兩個口都接電腦，那就平均分配功率。 |
