電動汽車高壓電池管理系統 (BMS) 技術正在快速發展。設計人員正在測試各種新架構，以增加單次充電的里程，并縮短充電時間。本白皮書對使用更高電壓的結果進行了評估，評估涉及多個組件的更嚴格要求、不斷增加的系統復雜性及其對功能安全的影響。

面臨這些挑戰，原始設備制造商 (OEM) 開始探索可切換的新型2 x 400V / 800V架構。它可實現快速充電，并復用現有系統解決方案 (如牽引逆變器)，為BMS開發人員和最終用戶提供兩全其美的解決方案。

使用800V架構的動機

通往快速充電之路

長久以來，有限的里程和較長的充電時間一直被認為是電動汽車 (EV) 普及過程中的兩大挑戰。新型電池化學材料和智能電池管理系統在擴大行駛里程方面取得了很大成效。然而，充電速度仍是個問題，尤其是在長途旅行或時間緊迫的時候。

直流快速充電器只需30至45分鐘即可將電池充至80%的電量。盡管使用更高的功率可加快車輛的充電速度，但這也會(huì )產生大量的熱量。當電能通過電纜從充電樁進入汽車電池時，內置電阻在高電流導通下會(huì )溫度上升。因此，對于典型的400V EV電池，充電速率受多個因素的限制，比如傳輸充電電流所需的電纜橫截面積或電池單元的溫度。一些直流快速充電樁會(huì )對電纜進行液體冷卻，以控制由于I²R功耗導致的溫度上升。因此，通過增加電壓而非電流來提高輸出功率似乎很合理。

高功率輸出

保時捷Taycan EV是第一款由大型汽車廠商制造的量產級高壓汽車，其系統電壓為800V，而非常見的400V。保時捷在發布這款汽車時表示，將電池電壓增加一倍可實現穩定的高性能，縮短充電時間，并減少電纜的重量和安裝空間。350kW三級超快速充電樁可在短短的15分鐘內將電池充至80%的電量。然而，800V EV設計要求對所有電氣系統進行新的考量，同時對與電池管理系統明顯相關的幾個組件提出了更嚴格的要求。

使用更高電壓的結果

更多接觸器，更高規格

與內燃機車中的點火開關功能一樣，主要接觸器會(huì )在車輛停止時，對電池和牽引逆變器進行電氣隔離，并在車輛啟動時將兩者重新連接起來。獨立接觸器可在電池與直流鏈路和充電器總線之間建立連接和斷開連接，一條總線位于正供電軌上，另一條位于負供電軌上。使用額外的直流充電接觸器， 以在直流充電樁和電池之間建立連接，從而實現了直流快速充電。還有一些適用于車廂電氣加熱器以及電池加熱器的輔助接觸器，以便優化寒冷天氣條件下的效率。

使用更高電壓很有可能產生損壞電弧。相比傳統400V架構， 800V架構需要滿足更嚴格的隔離要求，而這會(huì )提高解決方案成本。

連接器爬電距離和電氣間隙

所有互連系統都需要滿足安全、高效和可靠性要求。電池管理系統還必須緊湊輕巧。然而，電壓電平越高，連接器引腳之間的爬電距離和電氣間隙就要越大，以確保不存在由電弧引起的短路故障風險。盡管各連接器制造商已克服了這些問題，但成本卻高于400V架構中使用的連接器，從而可能影響最終解決方案的成本。

傳動系統組件

牽引逆變器模塊中的組件額定值取決于最大電池電壓。如果最大電池電壓上升至800V，適用的額定組件的數量就會(huì )大大減少，而且其售價可能會(huì )很高。對于400V電池，由于利用了規模經濟的成本優勢，組件的選擇范圍比較廣，牽引逆變器模塊的價格也更合理。

不同的電池架構有其固有的優點和缺點。因此，汽車OEM需要分析并決定哪種架構最適合其生產模型，同時確保系統的價格競爭力。應對此挑戰的一種創(chuàng )新型解決方案就是使用兩個獨立的400V電池。它們在充電時串聯連接 (總共800V)，從而顯著縮短充電時間，并在行駛時并聯連接 (400V)。這確保了牽引逆變器模塊的價格競爭力，并可在不同車型中復用。

提高復雜性和功能安全性

事實上，將電池電壓從400V增加至800V不可避免地要增加系統中的電池感測器件，即電池單元控制器 (BCC)。由于失效率 (FIT) 概率的提高，感測器件的數量增加會(huì )轉變?yōu)閷�功能安全的挑戰。然而，ISO 26262:2018標準針對BMS解決方案建議的最大殘余FIT并未改變。

BCC只獲得總系統FIT的一定次數，所以不能大幅增加。如果增加了它的FIT預算，則會(huì )影響系統其他部分的預算，從而給其他領域帶來更大挑戰，并且這只是將問題從一個領域轉移到另一個領域。

充電電壓從400V切換至800V

解決上述大多數挑戰的一個創(chuàng )新型解決方案就是可切換架構，該架構可在電池充電時，將電壓從原來的400V轉變?yōu)?00V。電池組由2個400V電池組成，這兩個電池在日常使用時并聯連接，以便使用標準400V傳動系統組件，如逆變器和車載充電器，同時電池容量和里程不會(huì )受到影響。在充電期間，BMS將這兩個電池切換至串聯配置，從而將電壓提升至 800V，同時降低電流，縮短充電時間。恩智浦研發的器件和解決方案，現已準備好為OEM開發這些可切換架構提供支持，并應對這些架構帶來的新挑戰。

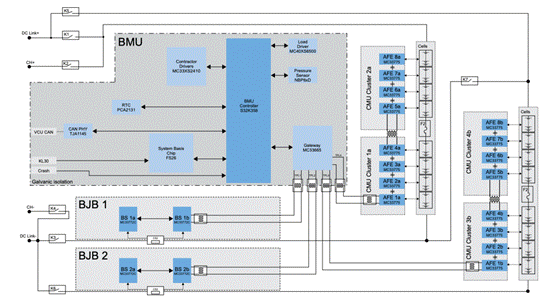

HVBMS 800V簡要功能框圖

通用硬件和軟件支持可擴展性

S32K3 BMS處理器
恩智浦S32K3系列控制

器支持400V和800V架構以及新型可切換架構。這款高度可擴展的器件基于工作頻率達240MHz的Arm^®️ Cortex^®️-M7內核，采用可擴展內存空間，最高支持8MB的Flash，符合ASIL B和D等級，以及分別符合ISO 26262功能安全標準和ISO 21434網絡(luò )安全標準的先進功能安全硬件和軟件IP以及硬件和軟件安全特性。

本系列中的器件使用同類型外設和引腳輸出，允許開發人員在一個芯片系列中或在S32K3產品組合內的其他處理器之間輕松遷移，以利用更多內存或功能集成，從而最大限度地復 用硬件和軟件，縮短產品上市時間。此外，恩智浦還為不同開發階段提供易于使用的支持軟件、應用專用的軟件以及由 廣泛的第三方生態系統提供的各種開發工具。

MC33665 BMS網關

設計人員可結合使用恩智浦S32K3 BMS處理器與MC33665 BMS收發器/網關IC，創(chuàng )建更靈活的高效架構。與目前使用的專有通信解決方案相比，該器件還允許將電池內部的通信標準化為CAN FD通信。

通過標準化CAN FD通信，OEM可使用單個通用型電池管理單元 (BMU)，而不是多個自定義BMU，從而簡化組裝，降低物料 (BOM) 成本，并顯著縮短新電池型號的上市時間。通過域控制器以及與云計算和數字孿生模型的兼容性，這種電池平臺還可以輕松地對電池軟件進行無線遠程 (OTA) 升級。

MC33665可實現兩個主要功能:收發器和網關。該器件安裝在BMU上，可將與電池接線盒(BJB) 和電池芯監控單元 (CMU) 的通信捆綁在一起。由于有四條ETPL線路，該器件可以建立多個菊花鏈，以便連接多個CMU板，并處理所有通信和消息路由，從而減少MCU的計算電力負荷。該功能可輕松在各 自功能模塊中同步執行電池組電流和電池電壓測量，從而有 助于確定電池芯和電池組的阻抗。此外，環回功能可提高電 池解決方案內部通信電路的穩健性。

方案：電池架構

該軟件定義的解決方案斷開了應用層軟件與物理模塊或電池芯——電池組配置的連接。利用恩智浦MC3377x系列的可擴展BCC產品組合，可滿足6~18個電池芯的應用要求，同時保證功能安全性和軟件兼容性。這種靈活性可滿足汽車行業的不同市場需求。

功能安全性

恩智浦開發出了FIT概率更低的新器件，以應對功能安全挑戰。通過實現新的功能安全概念、檢測方法和安全架構，恩智浦提高了器件的故障模式的診斷覆蓋率，從而將殘余FIT降低至可接受水平，以支持電壓更高的解決方案。

解決電磁兼容 (EMC) 挑戰

為解決更高電壓系統中的EMC挑戰，以及800V適用的連接器的高成本問題，我們需要探索新的通信路徑。這些新路徑應具有軟件向后兼容性，方便從當前的先進解決方案進行轉換。

結論

2 x 400V / 800V可切換電池架構為OEM提供了兩全其美的解決方案：既保證了更高的里程，又實現了快速充電，同時不會(huì )產生額外的傳動系統組件成本。通過提供400V或800V的解決方案，以及利用規模經濟的成本優勢，使用該架構的OEM還可以增加其品牌產品的靈活性。

恩智浦作為一級供應商的完整系統提供商，可提供完整可擴展的芯片組解決方案，支持多種電池架構的BMS功能。恩智浦提供全面的高壓電池管理系統 (HVBMS) 參考設計，該設計完全遵循ISO 26262:2018汽車功能安全標準的V模型，可幫助開發人員應對新架構方案所帶來的挑戰。
