知道低Iq LDO 對于可穿戴設備實現長電池壽命有多重要么?
文章來源:永阜康科技 更新時間:2022/10/28 10:09:00
在線咨詢:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695


采用具有低靜態電流 (Iq) 的線性低壓差穩壓器 (LDO),雖然可以延長可穿戴設備和無線物聯網 (IoT) 設備的電池壽命,但存在性能權衡問題,具體包括瞬態響應、噪聲性能和輸出功率范圍。此外,靜態電流有時與關斷或禁用電流 (Id) 相混淆。這是兩種不同的電流,且需要在二者之間取得平衡。當然,如果整個系統設計沒有針對低功耗運行進行優化,單純優化 Iq 和 Id 是沒有多大用處的。

在本文中,我們將區分 Iq 和 Id,并簡要討論每種電流對功率耗散的影響。然后,我們將回顧其中的幾種性能權衡,最后介紹 Microchip 和 Texas Instruments 的一些典型 LDO 以及演示板。

靜態和關斷之間的區別

準備就緒就是靜態和關斷之間的區別。靜態下,系統處于低功耗、激活狀態,可隨時投入運行。關斷期間(有時被稱為禁用模式),系統處于睡眠狀態,不能立即運行。這種區別在電池供電型系統中特別重要,如無線鎖會(huì )長時間(通常 >99% 的時間)處于待機狀態,并且其待機和激活電流消耗之間的差異很大(圖 1)。靜態電流可用于計算輕負載下的功率,而關斷電流可用于確定電池的長期壽命。

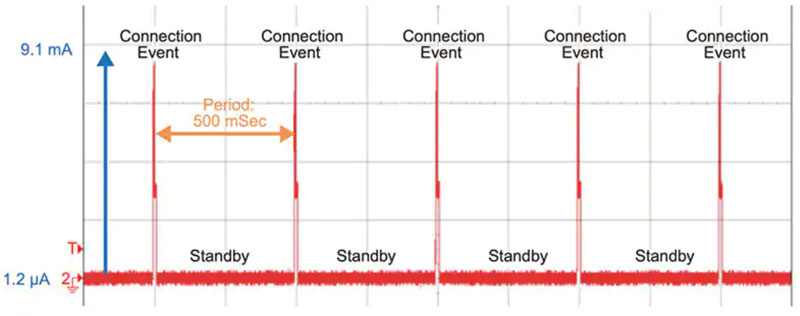

圖 1:對于許多諸如無線鎖之類的無線物聯網設備來說,其激活和待機狀態下的電流消耗存在很大差異。(圖片來源:Texas Instruments)

在 LDO 等設備中,Iq 和 Id 之間可能存在很大差異。例如,LDO 的 Iq 為 25 nA,Id 為 3 nA。另一種情況下,LDO 的 Iq 為 0.6 μA,Id 為 0.01 μA。當然,事情并非如此簡單:

· 工作溫度會(huì )影響 Iq 和 Id。對于長期在較高溫度下使用的器件,這可能是一個重要考慮因素。
· 低 Iq 器件對動態負載變化的響應時間可能會(huì )更長。這個因素在不同的 LDO 之間變化很大。
· 低 Iq 器件可能會(huì )產生內部噪聲,這在噪聲敏感型應用中可能是重要考慮因素。
· 即使是 LDO 也會(huì )嚴重發熱,因此在布局和熱管理方面必須遵循數據手冊中的指導原則。否則,Iq 和 Id 的性能可能會(huì )受影響。
· Iq 最低不一定是最好的選擇。如果 Iq 和導通電流消耗之間的差異大于兩個數量級,則成本較低、Iq 較高的 LDO 可能是不錯的選擇。

150 mA 低 Iq LDO 和演示板

在設計使用單個鋰離子電池的系統時,如果需要一個額定輸入電壓為 1.4 V 至 6.0 V、輸出電流高達 150 mA 的 LDO,則可以考慮諸如 Microchip Technology 提供的 MCP1711 等 LDO 器件。該器件的典型 Iq 為 0.6 μA,Id 為 0.01 μA。啟用關斷模式時,輸出電容通過 MCP1711 中的專用開關放電,以迅速將輸出電壓降為零。MCP1711 的環境工作溫度范圍為 -40℃ 至 +85℃。

為了探索 MCP1711 在很寬的輸入電壓和負載范圍內的工作情況,設計者可使用 ADM00672 演示板,其中包括兩種電壓和兩種封裝選擇。

· 1.8 Vout,輸入范圍為 3.2 V 至 6.0 V,采用五引線 SOT-23 封裝
· 3.3 Vout,輸入范圍為 4.0 V 至 6.0 V,采用四引線 1x1 UQFN 封裝。

該演示板包含兩個可獨立測試的隔離電路(圖 2)。

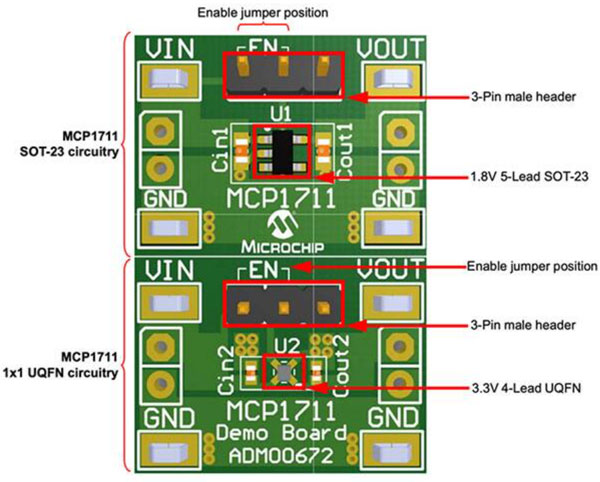

圖 2:MCP1711 演示板包括兩個獨立電路,分別提供 1.8 V(頂部)和 3.3 V 電壓(底部)。(圖片來源:Microchip Technology)

快速瞬態響應和低 Iq

如果快速瞬態響應和低 Iq 對系統有益,則設計者可采用 Texas Instruments 的 TPS7A02。該器件的額定電流為 200 mA,Iq 為 25 nA,Id 為 3 nA。該器件支持 0.8 V 至 5.0 V 輸出電壓,可按 50 mV 步長進行設定。該 LDO 的典型瞬態響應少于為 10 μs 建立時間,且對于從 1 mA 到 50 mA 的階梯式負載變化,有 100 mV 下沖。如圖 3 所示,其響應特性在負載增加和減少時不同。TPS7A02 的指定結溫為 -40°C 至 +125℃。

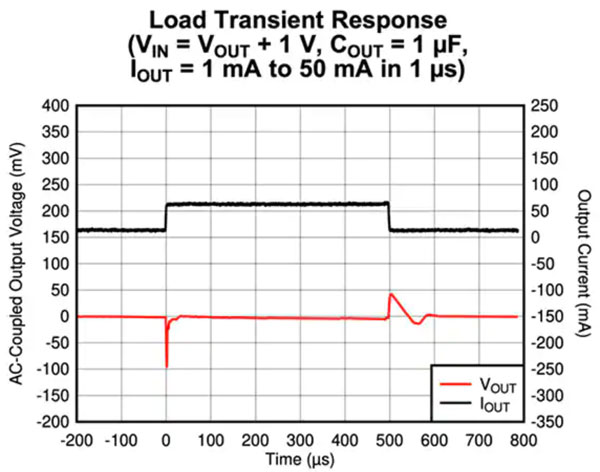

圖 3:TPS7A02 的動態負載響應特性在負載增加(左)和減少(右)時有所不同。(圖片來源:Texas Instruments)

結語

Iq 是在設計長電池壽命時需要考慮的一個重要參數,但只是需要考慮的幾個因素之一。根據器件的工作狀況和功耗模式,Id 同樣是重要考慮因素。有諸如工作溫度等多種因素會(huì )影響 Iq 和 Id,并且這兩個值有一個最佳范圍。小并非總是好事。
