我們不直接跳到指標上去選擇功放，而是從消費者和工程師角度思考，畢竟這是個系統應用問題。如果選擇2X10-2X25W模擬功放，這個功率段主要還是便攜式電池產品。便攜式產品消費者直接接觸的機會(huì )大，所以要注意發熱量的控制。同時，便攜式產品消費者非常注重播放時長和充電頻次，誰也不想玩到一半沒了音樂(lè )。

發熱量和播放時長兩個問題除了結構設計，剩下就是要跟功放密不可分了。功放發熱的原因主要是供電電壓和效率。效率的兩個核心指標是Rds-on和封裝熱阻。封裝熱阻這個指標大家經常忽視，例如SOP16封裝環境熱阻是50℃/W，TSSOP28是28℃/W，這個代表同樣1W的功耗，表面的溫升一個是50℃，一個是28℃，熱是影響系統效率的；

Rds-on這個指標的影響會(huì )更大一些，不管功放標題標稱多大功率，都沒有直接看Rds-on這個歸類靠譜，4歐喇叭為例，200mΩ左右的發熱量在電壓高于10V以上發熱量會(huì )陡然增大，超過14V幾乎無法正常工作，適合做2X5W-2X10W之間低成本方案。如果2X10W以上建議150以下。

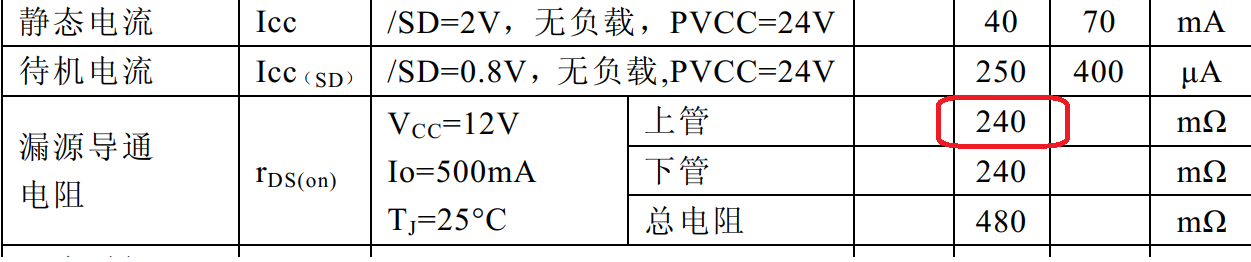

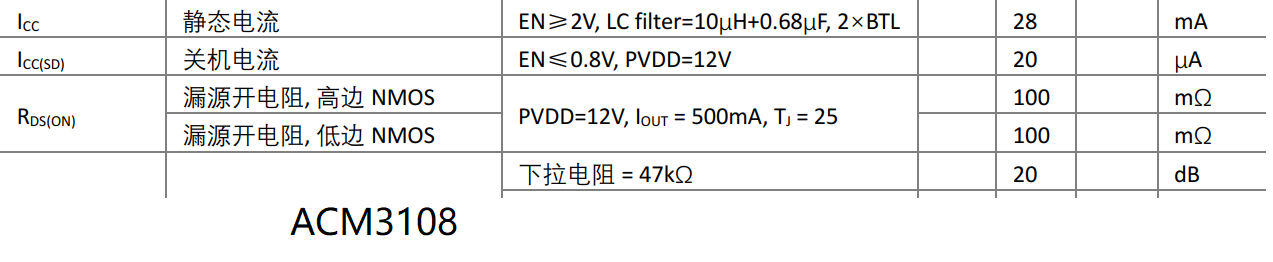

下面是三個不同廠家模擬功放的Rds-on舉例。

另外一個供電電壓高低是更為關鍵的因素。供電電壓PVDD越高（不是電池電壓）開關管的損耗就越大，所以同一個芯片，電壓越高效率也在不斷下降。另外，便攜式產品還要加個升壓芯片，升壓芯片的道理是一樣的，升壓越高DCDC芯片效率也是不斷降低。

所以重點就是降低電壓，但是電壓越高動態越好，這兩個是矛盾的。

ACM3108這個CLASS H功能就是針對這個矛盾，根據音樂(lè )信號的大小，給出一個信號給DCDC的FB腳，從而根據音樂(lè )信號大小動態調整PVDD電壓，極大提高了小信號時升壓芯片和功放芯片的效率，然而又解決了動態的問題，獨特的技術還保障了時效性和失真。

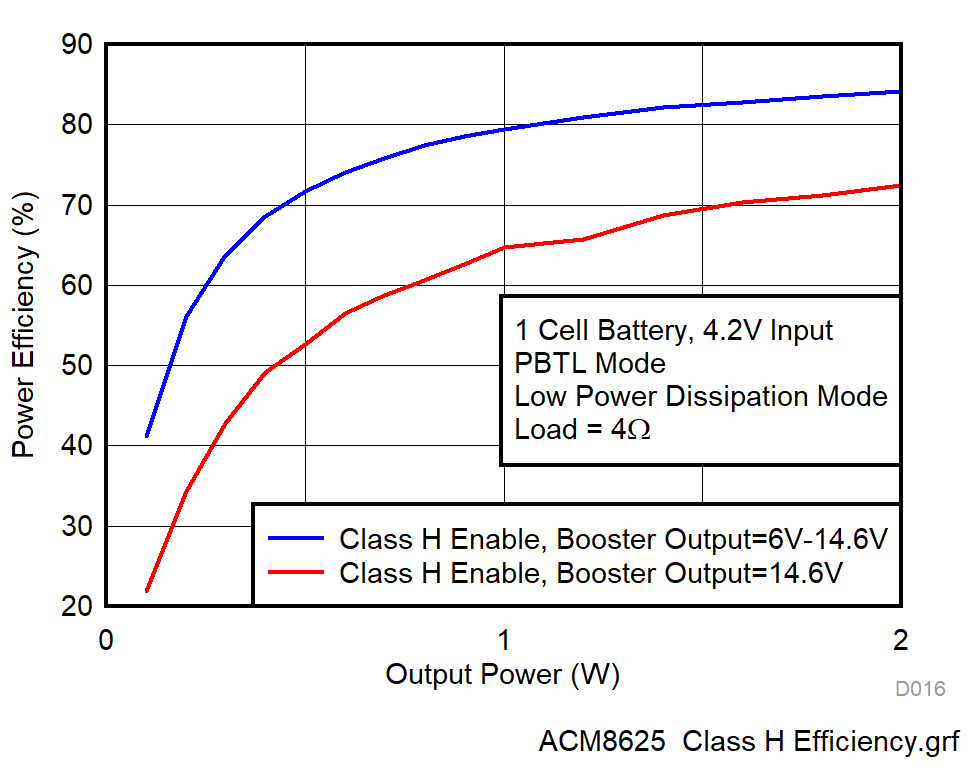

下圖藍色和紅色是CLASS H這個功能打開和關閉在小功率的效率對比。

PVDD電壓越高，或者電池電壓跟PVDD電壓壓差越大，這種平衡效果越好，既照顧了動態又延長了播放時長。這幾顆產品都帶有CLASS H功能。

這里注意到ACM3129的封裝熱阻只有14℃/W，這個散熱片在芯片頂部，更高效率的傳到到散熱片上去，進一步提供功率，降低發熱量，這個是跟3116功率大是相同的道理。
