問一個簡單而又很難回答的電路問題：電路中的地線GND，它的本質是什么？
在PCB Layout布線過程中，工程師都會(huì )面臨不同的GND處理。
這是為什么呢？在電路原理設計階段，為了降低電路之間的互相干擾，工程師一般會(huì )引入不同的GND地線，作為不同功能電路的0V參考點，形成不同的電流回路。
01 GND地線的分類
1. 模擬地線AGND
模擬地線AGND，主要是用在模擬電路部分，如模擬傳感器的ADC采集電路，運算放大比例電路等等。
在這些模擬電路中，由于信號是模擬信號，是微弱信號，很容易受到其他電路的大電流影響。如果不加以區分，大電流會(huì )在模擬電路中產生大的壓降，會(huì )使得模擬信號失真，嚴重可能會(huì )造成模擬電路功能失效。
2. 數字地線DGND
數字地線DGND，顯然是相對模擬地線AGND而言，主要是用于數字電路部分，比如按鍵檢測電路，USB通信電路，單片機電路等等。

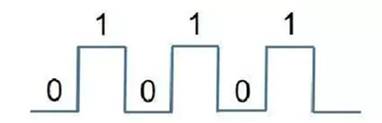

之所以設立數字地線DGND，是因為數字電路具有一個共同的特點，都屬于離散型的開關量信號，只有數字“0”和數字“1”區分，如下圖所示。
在由數字“0”電壓跳變成數字“1”電壓的過程中，或者由數字“1”電壓跳變成數字“0”電壓的過程中，電壓產生了一個變化，根據麥克斯韋電磁理論，變化的電流周?chē)鷷?huì )產生磁場，也就形成了對其他電路的EMC輻射。
沒辦法，為了降低電路的EMC輻射影響，必須使用一個單獨的數字地線DGND，讓其他電路得到有效的隔離。
3. 功率地線PGND
模擬地線AGND也好，數字地線DGND也罷，它們都是小功率電路。在大功率電路中，如電機驅動電路，電磁閥驅動電路等等，也是存在一個單獨的參考地線，這個參考地線叫做功率地線PGND。

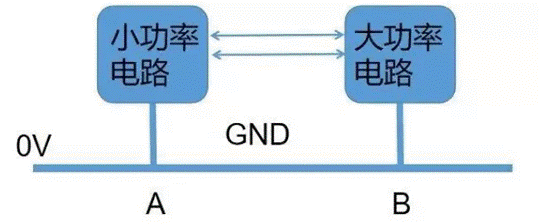

大功率電路，顧名思義，是電流比較大的電路。很顯然大的電流，容易造成不同功能電路之間的地偏移現象，如下圖所示。
一旦電路中存在地偏移，那么原來的5V電壓就可能不是5V了，而是變成了4V。因為5V電壓是參考GND地線0V而言，如果地偏移使得GND地線由0V抬升到了1V，那么之前的5V（5V-0V=5V）電壓就變成了現在的4V（5V-1V=4V）了。
4. 電源地線GND
模擬地線AGND，和數字地線DGND以及功率地線PGND，都被歸類為直流地線GND。這些不同種類的地線，最后都要匯集在一起，作為整個電路的0V參考地線，這個地線叫做電源地線GND。
電源，是所有電路的能量來源。所有電路工作需要的電壓電流，均是來自電源。因此電源的地線GND，是所有電路的0V電壓參考點。
這就是為什么其他類型的地線，無論是模擬地線AGND，數字地線DGND還是功率地線PGND，最后都需要與電源地線GND匯集在一起。
5. 交流地線CGND
交流地線CGND，一般是存在于含有交流電源的電路項目中，如AC-DC交流轉直流電源電路。
AC-DC電源電路，分為兩個部分。電路中的前級是AC交流部分，電路中的后級是DC直流部分，這就被迫形成了兩個地線，一個是交流地線，另一個是直流地線。
交流地線作為交流電路部分的0V參考點，直流地線作為直流電路部分的0V參考點。通常為了在電路中統一一個地線GND，工程師會(huì )將交流地線通過一個耦合電容或者電感與直流地線連接在一起。
6. 大地地線EGND
人體的安全電壓是在36V以下，超過36V的電壓如果施加在人體身上，會(huì )導致人體受到損傷，這是工程師在開發設計電路項目方案的一個安全常識。
為了增強電路的安全系數，工程師一般在高壓大電流的項目中使用大地的地線EGND，例如在家用電器電風扇、電冰箱、電視機等電路中。具有大地地線EGND保護功能的插座，如下圖所示。
家用電器的插座，為什么是3個接線端子？220V交流電只需要火線和零線，兩根就可以，那為什么插座是3個接線端子呢？
插座的3個接線端子，其中的兩個端子是用于220V的火線和零線，另外一個端子就是起保護作用的大地地線EGND。
芯片哥需要重點指出的是大地地線EGND，它僅僅是連接到我們的地球，起到高壓保護作用，沒有參與項目電路功能，與電路功能無關。
所以大地地線EGND，與其他類型的地線GND是存在明顯電路含義區別的。
02 細究GND的原理
工程師可能會(huì )問，一個地線GND怎么會(huì )有這么多區分，簡單的電路問題怎么弄得這么復雜？
為什么需要引入這么多細分的GND地線功能呢？
工程師一般針對這類GND地線設計問題，都簡單的統一命名為GND，在原理圖設計過程中沒有加以區分，導致在PCB布線的時候很難有效識別不同電路功能的GND地線，直接簡單地將所有GND地線連接在一起。
雖然這樣操作簡便，但這將導致一系列問題：
1. 信號串擾
假如將不同功能的地線GND直接連接在一起，大功率電路通過地線GND，會(huì )影響小功率電路的0V參考點GND，這樣就產生了不同電路信號之間的串擾。
2. 信號精度
模擬電路，它的考核核心指標就是信號的精度。失去精度，模擬電路也就失去了原本的功能意義。
交流電源的地線CGND由于是正弦波，是周期性的上下波動變化，它的電壓也是上下波動，不是像直流地線GND一樣始終維持在一個0V上不變。
將不同電路的地線GND連接在一起，周期性變化的交流地線CGND會(huì )帶動模擬電路的地線AGND變化，這樣就影響了模擬信號的電壓精度值了。
3. EMC實驗
信號越弱，對外的電磁輻射EMC也就越弱；信號越強，對外的電磁輻射EMC也就越強。
假如將不同電路的地線GND連接在一起，信號強電路的地線GND，直接干擾了信號弱電路的地線GND。其后果是原本信號弱的電磁輻射EMC，也成為了對外電磁輻射強的信號源，增加了電路處理EMC實驗的難度。
4. 電路可靠性
電路系統之間，信號連接的部分越少，電路獨立運行的能力越強；信號連接的部分越多，電路獨立運行的能力就越弱。
試想，如果兩個電路系統A和電路系統B，沒有任何的交集，電路系統A的功能好壞顯然是不能影響電路系統B的正常工作，同樣電路系統B的功能好壞也是不能影響電路系統A的正常工作。
這就好比一對陌生男女，在沒有成為戀人之前，女生的情緒變化是不會(huì )影響這個男生的心情的，因為他們沒有任何交集。
假如在電路系統中，將不同功能的電路地線連接在一起，就相當于增加了電路之間干擾的一個聯系紐帶，也即降低了電路運行的可靠性。 |
