近日，納芯微 (NOVOSENSE) 推出全新NSM203x系列線性霍爾效應電流傳感器芯片，為基于聚磁環的大量程電流檢測提供高精度的解決方案，可被廣泛應用于電動汽車電驅系統的相電流檢測、工業系統中例如工業電機控制和光伏逆變器等電流模塊的大電流檢測。

納芯微全新線性霍爾效應電流傳感器芯片NSM203x系列

NSM203x產品系列包含了5個產品型號，即NSM2031、NSM2032、NSM2033、NSM2034和NSM2035�？紤]過流保護輸出、參考電壓輸出、存儲器類型（單次可編程O(píng)TP、可重復編程MTP）、封裝形式等多個維度，NSM203x系列可以全面覆蓋各個應用場景下的不同系統需求。各產品類型均有車規和工規型號，其中車規級別產品滿足AEC-Q100 Grade 0的可靠性要求，可在-40~150℃的嚴苛環境下勝任工作。

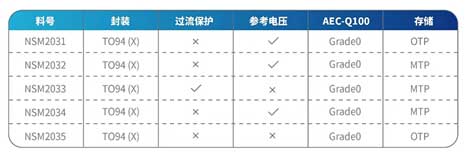

表：NSM203x功能列表

高精度標準，高溫度穩定性

NSM203x系列實現了業內領先的高精度與低溫漂性能，部分型號在全溫度范圍內的靈敏度誤差小于±1%，零點誤差小于±5mV，非線性度誤差<±0.2%。

高帶寬，快速響應

為了支持電控系統的低延時、低失真的電流采樣需求以及快速過流保護，納芯微的信號調理電路設計專利可以在保證低噪聲的同時，實現了業內領先的高帶寬與低響應時間。NSM203x分別有240kHz帶寬/2.2μs響應時間, 400kHz帶寬/1.5μs響應時間的型號，過流保護時間快至1.5μs，大大降低了系統過載、短路等異常情況下造成重大傷害的風險。

選型靈活，支持低壓編程

NSM203x系列支持比例輸出或固定輸出，比例輸出版本輸出信號（靈敏度、零點電壓）隨供電電壓的變化而等比例變化；而固定輸出的版本輸出不隨著供電電壓的變化而變化，提高了在電源擾動的應用場景中的輸出穩定性。

該系列產品支持較寬的靈敏度編程范圍，0.4 ~ 30 mV/G，對應磁感應強度范圍 ±150~±4500 Gauss，大大降低了用戶的磁芯設計難度、提高了競品替代的便利性。

NSM203x全系列產品支持3.3V版本與5V版本，以支持不同電壓等級的控制系統。同時，該產品系列支持低壓編程，在5V供電條件下采用納芯微擁有專利的單線通信協議(OWI協議)進行OTP或MTP的編寫，不需要高壓，降低了對板上共電源的周邊元器件的影響。

多種封裝形式，兼容性強

TO94（X）封裝，分為厚款封裝（1.55mm）與薄款封裝（1.00mm），每種封裝均可提供多種引腳彎折形式，包括不同高度的L形彎折與V形彎折，支持PCB表貼以及客戶不同的結構設計，是電流傳感模塊廠商和集成式電驅系統設計的理想選擇。

多種診斷形式，行業領先的可靠性設計

NSM203x部分產品型號支持過壓保護、欠壓保護以及開路診斷，當上述系統異常出現以后，產品輸出轉變?yōu)楦咦杩範顟B(tài)，客戶可通過配合外部的上拉電阻或者下拉電阻實現診斷高或者診斷低的目的，以實現系統級更高的功能安全。

該產品系列具有業界領先的ESD性能，HBM模式高達±8kV，CDM模式高達±2kV，提高了在組件的生產制造與終端客戶應用中的魯棒性。
