其中，單相感應馬達和單相無刷直流(BLDC)馬達已存在多年，廣泛部署于家用電器(如冰箱)、工業空調系統及其他眾多應用，提供了一個相對便宜驅動風扇的方法。雖然這類應用的物料成本很低，但這是錯誤的省錢方式，因為普遍存在于馬達的低能效工作意味著相關功耗將維持在高水平，因此電費會(huì )更高。

此外，單相BLDC馬達產生的相當大的噪聲所引起的麻煩也要列入考慮。隨著更強勁的國際環境立法及更多的消費者開始在意能效，都促進過時的固定速度單相感應馬達轉向可調速同步馬達發展。

基于此，精密三相BLDC馬達對于當今更注重節能的時代變得越來越有吸引力。這些組件毋需機械換向器(這對有刷馬達是必備條件)，因此機械不易磨損，從而可靠度更高、使用壽命更長，也支持更高的能效水平。所以，目前最常用的是帶有永磁轉子的三相 BLDC 電機。

下面，向大家介紹兩款峰岹熱門開發板。

PART 01   FT8215Q開發板介紹

FT8215Q是一款三相、無傳感器FOC控制直流無刷馬達驅動IC，內置驅動MOS。支持5V-18V直流電源輸入，最大可支持2A工作電流。

FT8215Q開發板是為開發者而設計的專用測試板，開發板留有電源接線端、U/V/W接線端、仿真器插座、各功能接口。開發者可仿真調試電機和通信燒錄IC，以及測試PWM/VSP調速、正反轉控制、FG測速等功能。

FT8215Q開發套件包括開發板、仿真器、調試手冊、數據手冊、調試軟件、原理圖等，為開發者提供了穩定的設計參考和完善的軟件開發環境，能夠有效幫助開發者提高開發效率、縮短開發周期、優化設計質量、加快產品研發和上市時間。

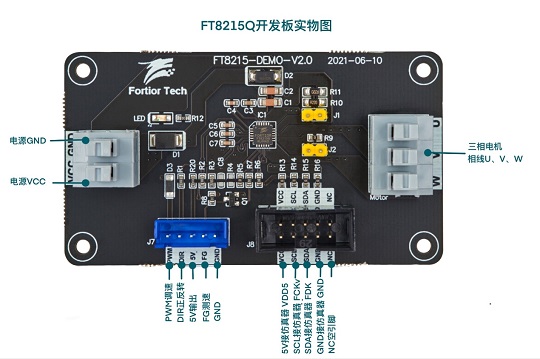

FT8215Q開發板實物圖

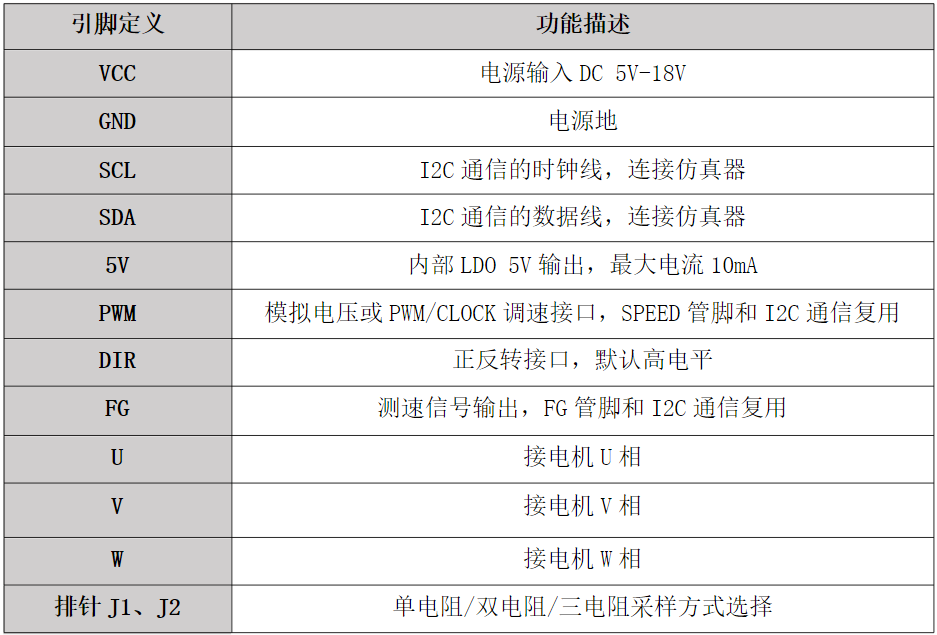

FT8215Q開發板引腳功能

FT8215Q開發板引腳功能說明

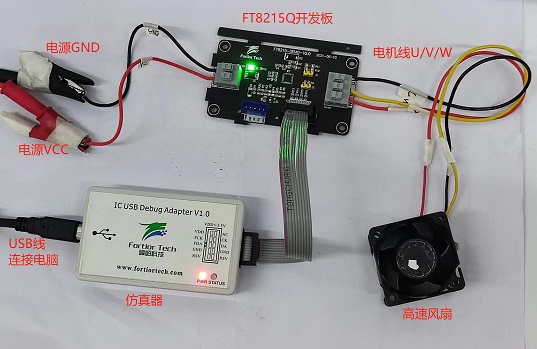

FT8215Q開發板硬件接線

FT8215Q開發板硬件接線圖

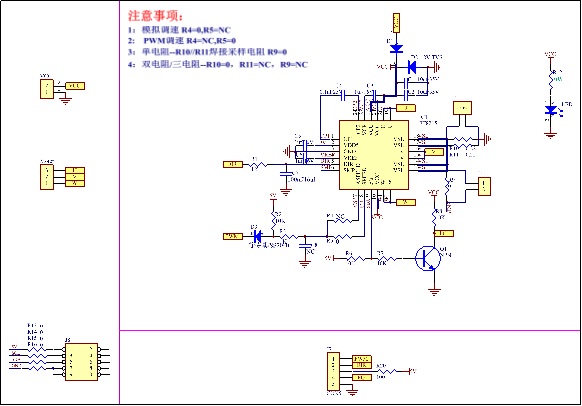

FT8215Q開發板原理圖

FT8215Q開發板原理圖

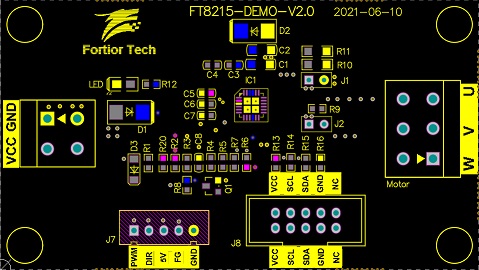

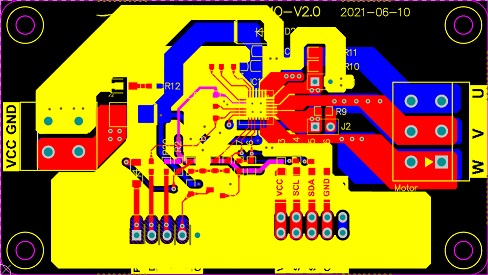

FT8215Q開發板PCB

圖4：FT8215Q開發板布局

FT8215Q開發板PCB圖

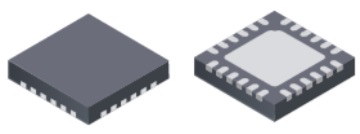

FT8215Q芯片封裝

FT8215Q是QFN24封裝，長度和寬度均為4mm，厚度為0.75mm。芯片高度集成，封裝體積小，外圍器件少，驅動效率高，噪音低，轉矩脈動小，成本低。

FT8215Q可實現緩啟動、轉速控制、多種調速方式、多種保護功能等，支持預定位/初始位置檢測，支持順逆風啟動，芯片可多次燒錄，適用于無感三相電機的FOC正弦波驅動控制。

FT8215 QFN24(4mm*4mm*0.75mm)

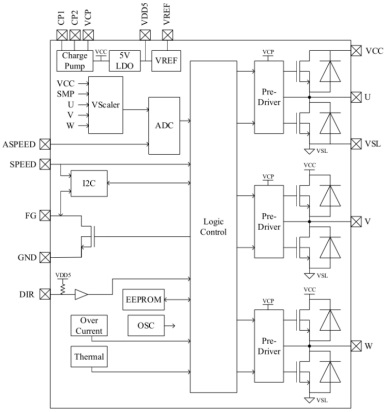

FT8215Q功能框圖

FT8215Q高度集成電機控制所需部件。內置驅動MOS，外圍元器件少。芯片內置EEPROM模塊，可配置電機參數、FOC參數、啟動和調速參數等。

FT8215Q內置多個功能模塊：系統時鐘(OSC)、ADC采樣、I2C通信、5V穩壓(LDO)、電流采樣(VScaler)、過流保護(Over Current)、過溫保護(Thermal)等模塊。外置引腳有U/V/W驅動輸出、SPEED/APSEED調速、FG輸出、正反轉DIR控制等。

FT8215Q功能框圖

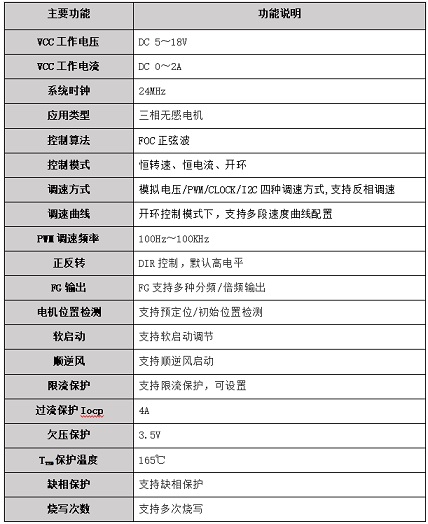

FT8215Q功能說明

FT8215Q功能說明

PART 02   FT8132Q開發板介紹

基于FT8132Q三相電機控制專用IC為開發者提供的測試板，設計了MOSFET驅動電路，各種電流電壓檢測電路，HALL輸入電路，以及各類功能接口電路�？蓪�(shí)現三相電機的無感FOC驅動，有感FOC驅動，有感SVPWM驅動，支持恒轉速、恒電流、恒功率、電壓環控制模式，支持模擬電壓、PWM、I2C、CLOCK調節電機轉速，支持 HALL、BEMF 檢測，還可實現轉速的實時反饋和電機的控制，以及各類應用方案開發的前期預研；

FT8132Q開發測試板支持5V-28V供電電壓,最大電流10A設計,支持模擬電壓、PWM、I2C、CLOCK調速，FG/RD信號反饋等，峰岹科技控制專用IC高度集成，開發者僅需以 FT8132Q+MOS為基礎即可完成電機控制相關產品的設計；同時開發者可使用配套的GUI調試軟件直接設置參數運行，無需編程，縮短產品開發周期，簡化產品的設計流程；

開發套件提供包括專用IC用戶手冊，PDF原理圖、以及上位機GUI調試界面，仿真器等，為開發者提供了穩定的設計參考和完善的軟件開發環境，能夠有效幫助開發者提高開發效率、縮短開發周期、優化設計質量、加快產品研發和上市時間。

FT8132Q開發板實物圖

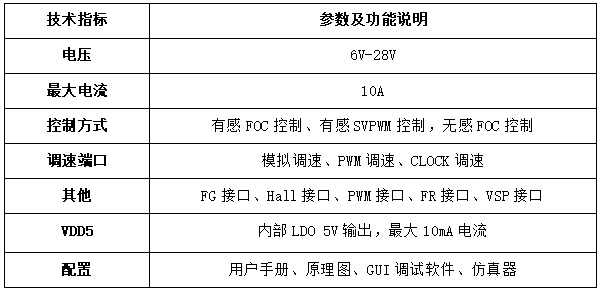

FT8132Q開發板基本參數

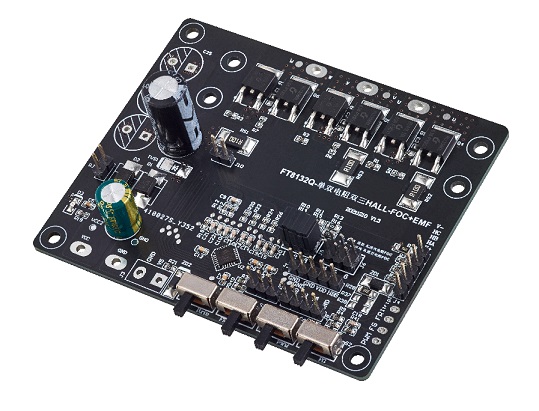

FT8132Q開發板3D渲染圖

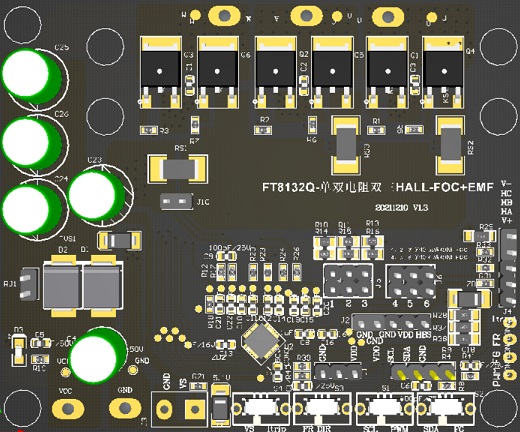

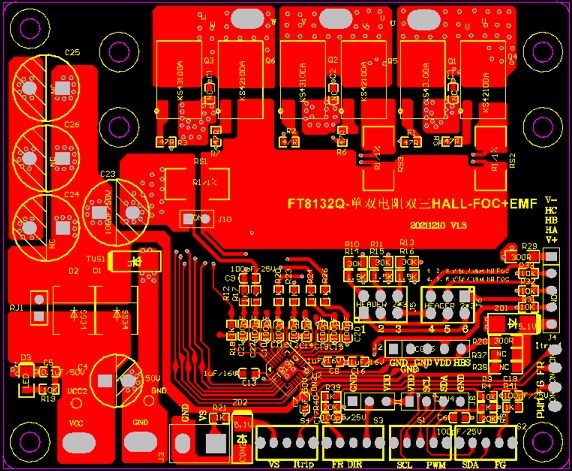

FT8132Q開發板平面渲染圖

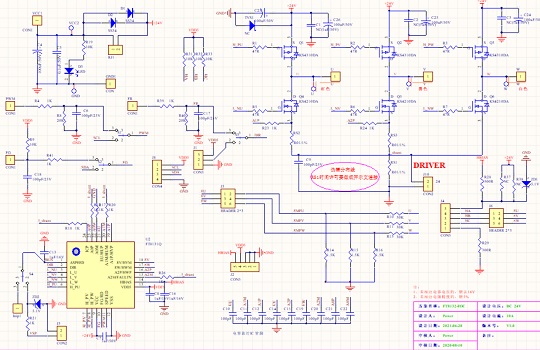

FT8132Q開發板原理圖

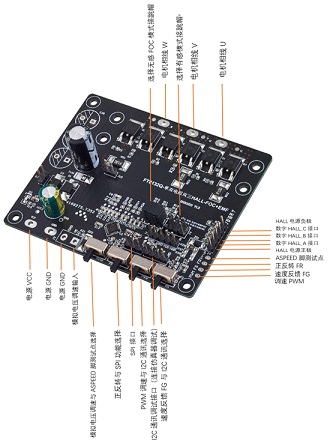

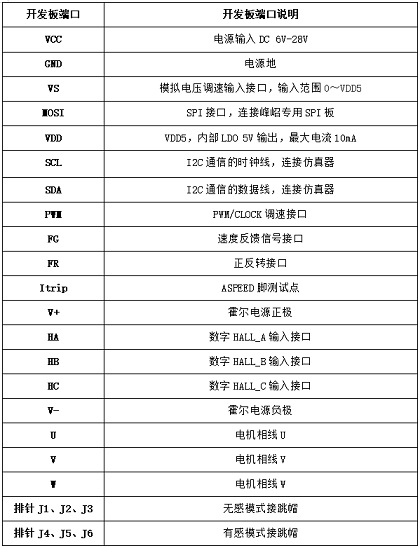

FT8132Q開發板功能接口示意

FT8132芯片介紹

FT8132是一款三相內置Pre-driver直流無刷馬達驅動 IC。芯片高度集成，外圍元器件少，電機噪聲低，轉矩脈動小。GUI 可配置客戶電機參數、啟動和調速方式，并儲存在內置的 EEPROM。調速接口可選擇模擬電壓、PWM、I2C、CLOCK 調節電機轉速。集成轉速指示功能，可通過FG 引腳或I2C 接口實時讀取電機轉速�？刂品绞娇蛇x擇恒轉速、恒電流、恒功率和電壓環控制。集成過流、欠壓、過壓、外部過溫、內部過溫、堵轉、缺相、Hall異常等多種保護模式，睡眠電流約50μA。

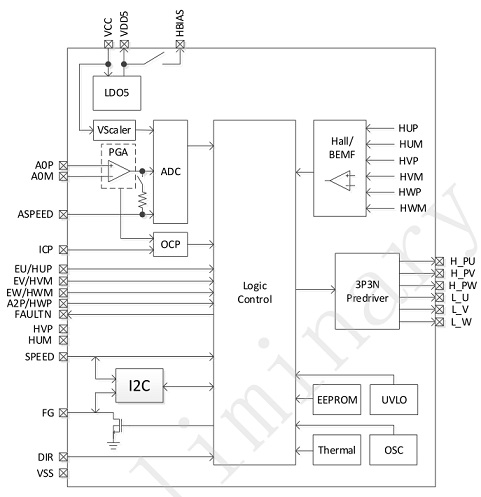

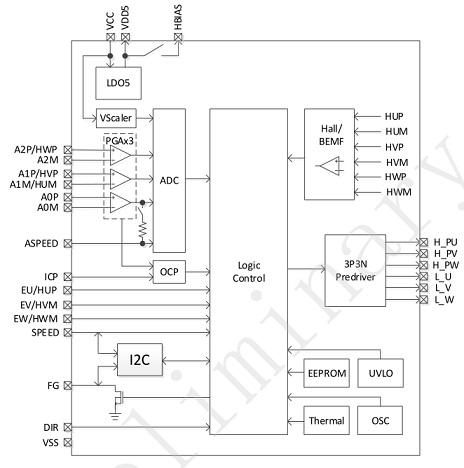

FT8132Q無感功能框圖

FT8132Q有感功能框圖

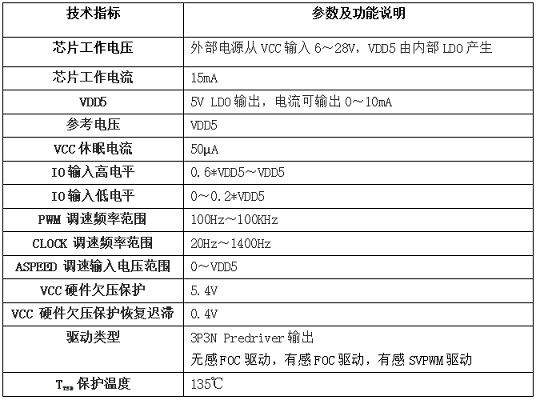

FT8132芯片主要參數
