簡介

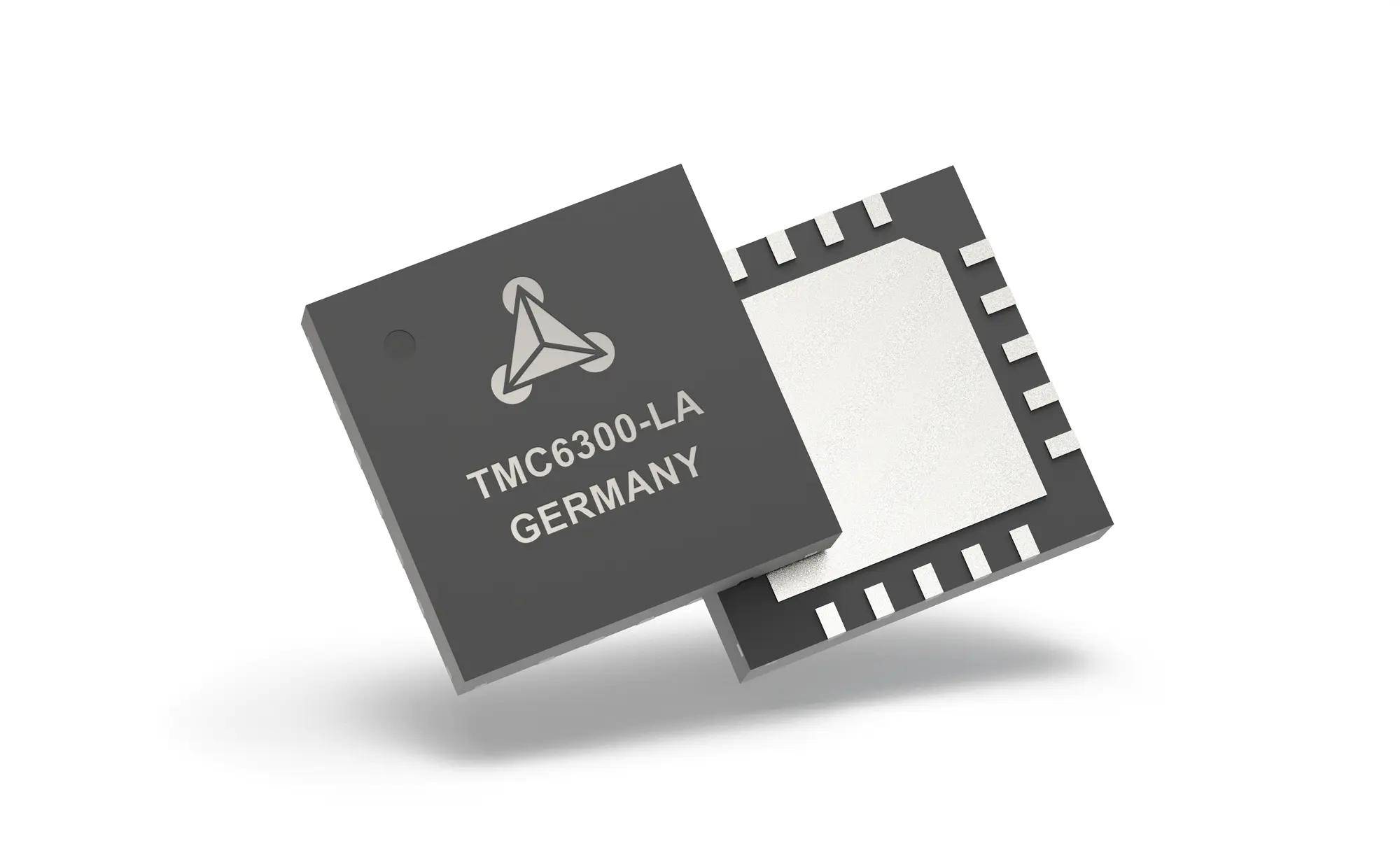

從一個單一的鋰離子電池或雙AA電池的TMC6300是最適合于電池的工作供電設備。操作BLDC電機與塊或sinecommutation使用從CPU 6線控制。集成功率MOSFET的手柄電機電流高達2A。保護和診斷功能，支持強大和可靠的操作。其最好的一流的導通電阻和超低待機電流集成充電泵確保最佳的效率，即使在低電源電壓和最長的電池壽命。

電池供電；微型BLDC/PMSM；內置MOS；三個半橋控制；超低待機超低功耗，高效、精確

TMC6300采用單節鋰離子電池或兩節AA電池工作，最適合電池供電的設備。使用來自CPU的6線控制以閉環或正弦換向操作BLDC電機或PMSM電機。內部集成功率MOSFET可處理高達2A的電機電流。保護和診斷功能支持穩定可靠的操作。其集成的電荷泵可提供一流的RDSon和超低待機電流，即使在低電源電壓和最長電池壽命的情況下也可確保最佳效率。

基本參數:

• 電壓范圍：2V（1.8V）…11V DC電池運行： 2個AA / NiMh電池或1-2個鋰離子電池三相電機：最大2A（峰值）直接電橋：無刷直流或永磁同步電動機正弦波換相控制待機電流：<50nA（典型值）低RDSon：LS170mΩ和HS170mΩ（典型值）全面保護和診斷輸出封裝：QFN30 ； 3 * 3mm

應用領域:

• 物聯網設備和手持設備電池驅動馬達POS打印機玩具辦公室自動化家庭自動化云臺、球機、安防設備暖通空調移動醫療設備

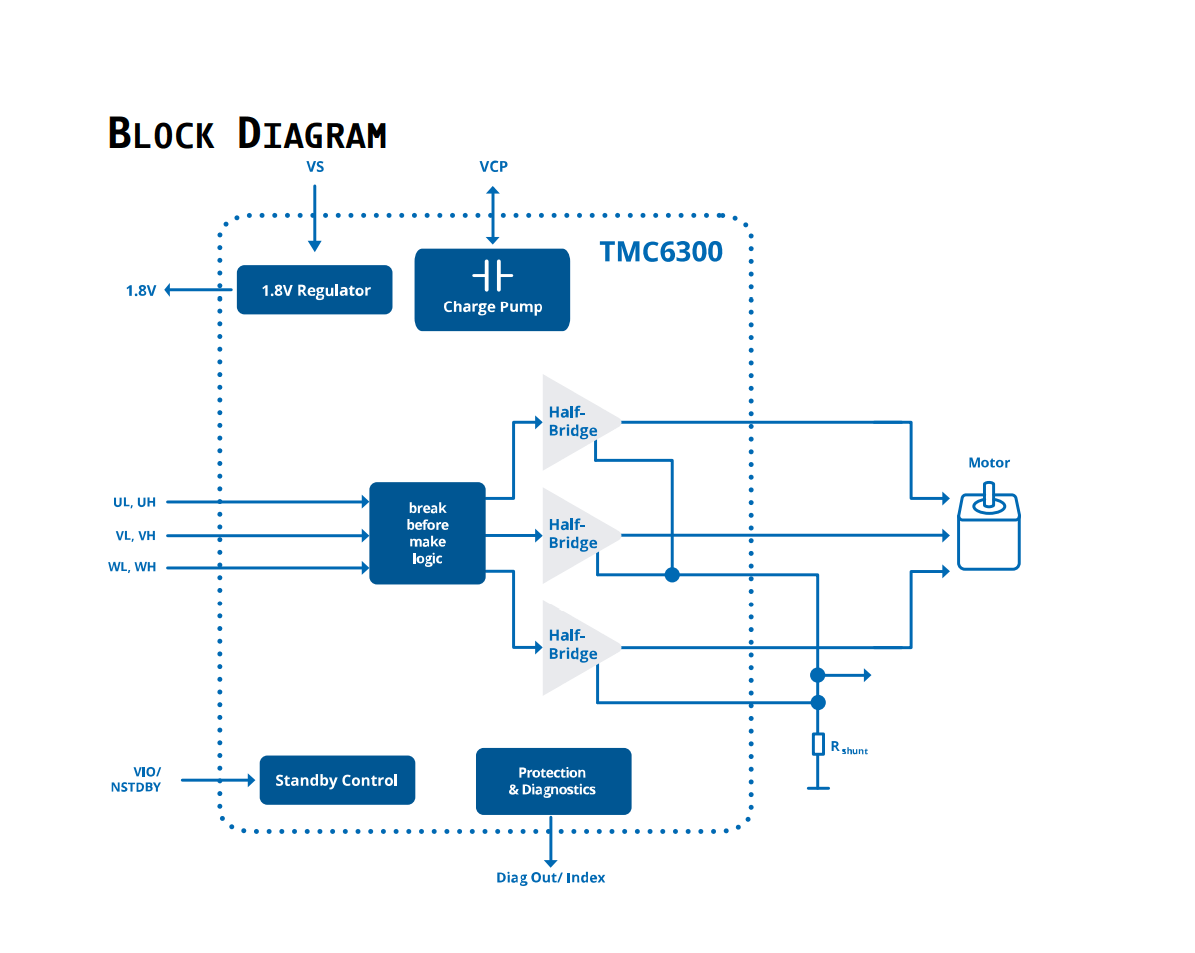

操作方式：上位CPU通過單獨的高端和低端控制信號來操作驅動器。 電流反饋可通過單個腳點分流器實現。
