• HVC 5221D是一款具有4 x 500 mA輸出的電機控制器，可用于步進、無刷（BLDC）和有刷直流電機，具有32 KB閃存和LIN接口。

• HVC 5222C是一款3 x 1 A的控制器，可用于BLDC或BDC電機，具有32 KB閃存和LIN接口。

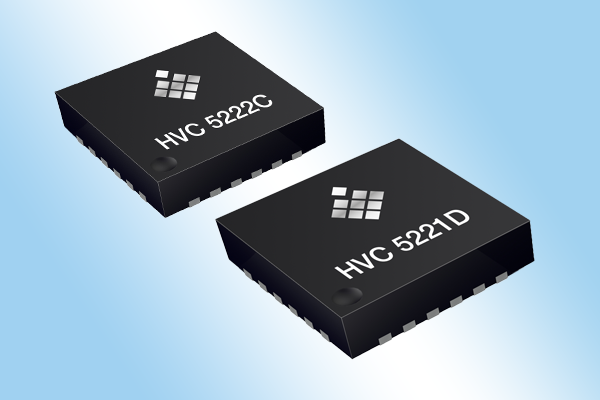

TDK公司（東京證交所號碼：6762）進一步擴大其子公司Micronas的嵌入式電機控制器產品組合，推出了新款HVC 5x系列可編程片上系統（SOC）電機控制器產品，用于驅動汽車和工業應用中的小型步進、有刷（BDC）和無刷（BLDC）直流電機。新款HVC 5x系列在現行的HVC 4x系列基礎上針對應用再次優化，為步進、BLDC和BDC電機提供“一片式”電機控制解決方案。新款HVC 5221D和HVC 5222C配合具體電機類型，以實現更低成本和更小封裝�，F在可提供樣品，計劃于2024年初生產。

繼HVC 4x系列之后，TDK公司推出兩款HVC 5x系列產品，進一步豐富了其智能執行器的電機控制解決方案，并聚焦于電動和混合動力汽車的熱管理系統。HVC 5221D內含4個電機終端，各終端峰值電流為500 mA，適用于膨脹閥和水閥中的步進和直流電機。HVC 5222C內含3個電機終端，可承載相電流高達1 A，適用于進氣柵格和小型風扇的無刷電機。* 兩款控制器均含7個通用I/O端口和多種汽車診斷和安全功能，采用小尺寸的24引腳QFN封裝。HVC 5x系列控制器全線引腳兼容，以便于設計和擴展。

HVC 4x和HVC 5x系列的共同點如下:

• 32位ARM^® Cortex^®-M3 CPU內核

• 20 MHz系統和35 kHz看門狗振蕩器

• 可選32k或64k閃存，2k或4k SRAM

• 12位 1µs ADC，支持多種測量功能

• 數字外圍設備，支持電機控制算法

• 用于通信的LIN收發器和UART，可使用BSM方法進行自動尋址**

• 通過AEC-Q100汽車零件工作溫度1級認證

此外，HVC 4x系列和HVC 5x系列采購自不同的晶圓廠，以提高我們對客戶交付的供應彈性。


術語

• SRAM：靜態RAM，無需刷新的易失性存儲器

• ADC：模擬/數字轉換器

• LIN：局域互聯網絡(luò )

• UART：通用異步收發器

• NVR：非易失性Register

主要應用**

• 制冷劑冷卻器的膨脹閥

• 用于冷卻劑分配的水閥

• 用于座椅冷卻和加熱的風扇

• 用于乘客空氣分配的HVAC擋板

• 自動遮陽板

• 自動進氣柵格和擾流板，用于減少空氣動力阻力

• 充電門執行器

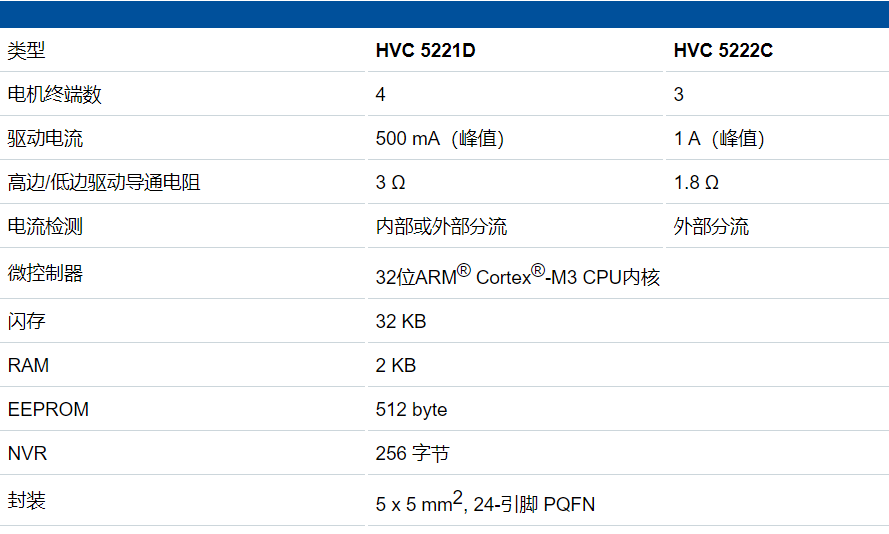

關鍵數據***

* 我們并不宣告我們所提及產品的目標應用適合任何用途，因為這必須在系統級別進行檢查。

** IP-Notice: If LIN auto-addressing features are used, third-party rights such as EP 1490 772 B should be considered.

*** 所有操作參數必須由客戶的技術專家根據每個應用來驗證
