目前，馬達驅動及控制領域的最明顯趨勢是采用無刷直流（BLDC）電機，但在考慮將設計轉為BLDC時，必須要認真考慮這樣做的原因。通過升級整合，BLDC馬達和驅動系統的成本已經可以大幅度降低。無論是帶傳感器還是沒有傳感器的BLDC馬達驅動器，主要考慮因素的是可靠性、可聞噪聲和整體效率。
由于BLDC馬達的優化結構設計，其可靠性更高。在考慮無傳感器BLDC馬達驅動器時，起動時的可靠性至關重要，對啟動參數進行良好的控制和衡量能夠確保無傳感器啟動的可靠性。Allegro的馬達驅動器IC具有高可編程性，因而可以驅動范圍非常廣泛的馬達。如果設計的首要目標是降低系統成本，一般需要通過無傳感器系統來實現，這樣可以節省霍爾傳感器、電線和連接器的成本。此外，諸如集成有閉環速度控制功能的馬達可以減少甚至去除對系統微處理器的需求，從而能夠進一步降低系統成本。
BLDC馬達效率的改進也可以通過降低馬達的振動，以及為馬達速度提供適當的相位提前（phaseadvance）來實現。Allegro馬達驅動器的算法通過以正弦波驅動電流驅動馬達繞組，降低了噪音和振動，從而能夠提高效率，而Allegro具有專利的自動導程角調整（automatic lead angleadjustment）技術可確保馬達驅動效率在任何馬達轉速下自動最佳優化。

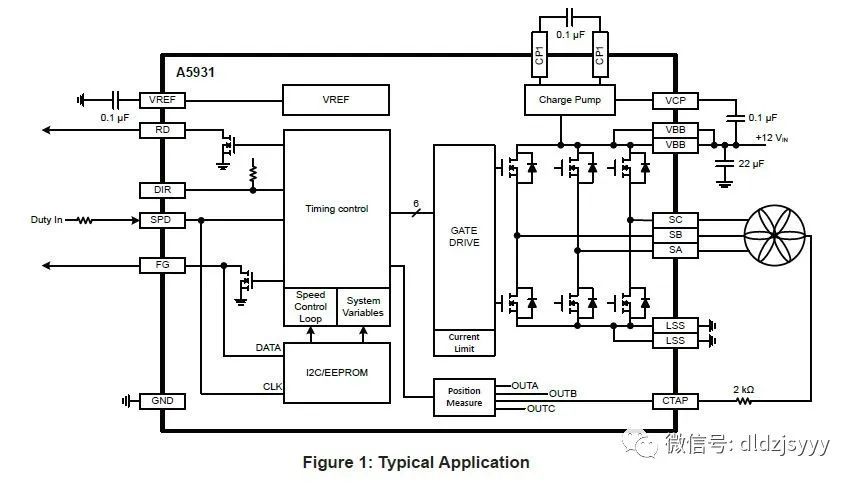

A5931是一款EEPROM可編程無傳感器BLDC馬達驅動器，具有正弦波調制功能，能實現最低的可聞噪聲，集成式的三相橋使驅動器具有100mΩ的低RDSon。
A5931還包括有集成式閉環速度控制功能、過流保護以及專有的相位提前算法。解決方案不僅為BLDC馬達驅動提供硬件，而且還提供易于使用的GUI，允許工程師在讀取診斷時實時更改參數，這使工程師不再需要掌握對微控制器編程和正弦波控制算法的開發。

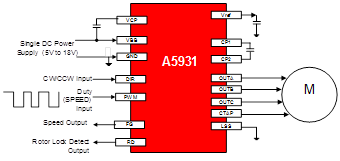

A5931：20W單芯片三相電機無霍爾正弦波驅動
適合應用：20W左右風機，服務器散熱風機，排氣風扇，無葉風扇，水泵及其它三相無刷電機控制應用
主要優點：
180°正弦信號驅動 - 低可聞噪聲和振動
根據 Allegro 的無傳感器算法獲得電機位置，無需外部霍爾傳感器
速度閉環控制，PWM調速
FG(速度)和 RD (堵轉) 輸出反饋
單電源供電，5V-18V
CW/CCW 方向控制
更低的輸出阻抗 Rdson
提供兩種相位超前設置：線性相位超前和自動相位超前
較低的待機電流 – 待機電流小于10mA
集成度高，有利于減少PCB的面積，更少的外部元器件可以減低整體成本
集成EEPROM可編程，可編程速度曲線，減少MCU，進一步減低設計成本
堵轉保護 – 檢測到堵轉后關閉輸出，維持一段時間后重新啟動
過流限制 (OCL) – 過流限制可編程，當電流到達過流限制值后關閉一段時間后重新開啟(不需要外部限流電阻)
過流保護 (OCP)– OCP值高于OCL值，電流抽發OCP后，輸出關閉不重啟。主要用于短路保護
欠壓保護
過溫保護 – 芯片結溫超過165度后芯片自動關閉
電源電壓?jiǎn)?dòng)補償 – 輸入電壓波動時，啟動時自動補償，確保寬范圍的可靠啟動
軟起動 – 可編程軟起動減小了對電源的沖擊電流
睡眠模式 – 待機電流小于10uA
防反轉-如果起動瞬間，風扇旋轉方向正確，A5931便繼續正常起動，進入閉環控制
如果起動瞬間，風扇向相反的方向轉，A5931立刻剎車，然后再次起動 |
