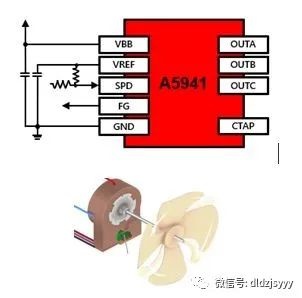

A5941：三相電機單芯片無霍爾正弦波驅動
A5941是一款針對于中功率風扇應用的無傳感器三相電機驅動芯片。這款芯片集成了正弦波信號輸出驅動，因此可以最大限度得減小風扇的運行噪聲和振動。在啟動時，一個正弦波形的電壓信號被輸出到電機線圈上，平緩地啟動并逐漸加速電機至所需的速度，從而實現了所謂的軟啟動，默認的輸出電壓可驅動電機工作在一個寬泛的特性范圍內。
另外，A5941芯片還集成有EEPROM存儲單元（詳見下一期介紹），根據應用需要，可以通過更改在EEPROM內存儲的配置指令，定制電機的啟動。電機的轉速調節是通過控制PWM輸入信號的占空比來實現，該PWM信號的允許頻率范圍非常寬。根據需求，配置EEPROM也可以設定通過模擬電壓輸入來調節電機轉速。A5941芯片可以實現在無需外部霍爾傳感器的情況下，檢測三相電機轉子位置。這種技術的優點不僅可以省去因霍爾傳感器的損壞而帶來的維護問題，提高風扇電機的可靠性，擴大應用范圍，降低生產成本，而且也能消除因傳感器的不一致而產生的檢測誤差。A5941芯片采用了10引腳的SOIC封裝形式。
A5941 三相電機驅動器集成了正弦信號驅動功能，可以最大限度減小中等功率風扇的可聞噪聲和振動。
適合應用：小功率風機，冰箱風機，服務器風機等
主要優點：
三相無霍爾直流無刷電機驅動器
不需要霍爾
正弦波起動和運行，減小了噪音和抖動
PWM調速或者電壓調速
FG速度輸出信號
可編程EEPROM更好地適應各種風機應用
默認參數可以實現幾乎所有馬達的可靠起動
可以通過進一步地編程優化馬達性能
寬電源電壓供電4V to 18V
高可靠性設計：
過熱保護
電流限制
短路保護
鎖定保護 |
