IP5389 是一款集成 QC2.0 / QC3.0 / QC3+輸出快充協議，AFC/FCP/ SCP/ VOOC 輸入輸出快充協議、USB C PD2.0/PD3.0輸入輸出協議、USB C PD3.0 PPS 輸出協議、兼容 BC1.2/蘋果手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理 SOC，為快充移動電源提供完整的電源解決方案�？赏瑫r(shí)支持 USB A x2， USB C， USB B（或lightning 口，或 USBC）四個 USB 口，單獨使用任何一個 USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。

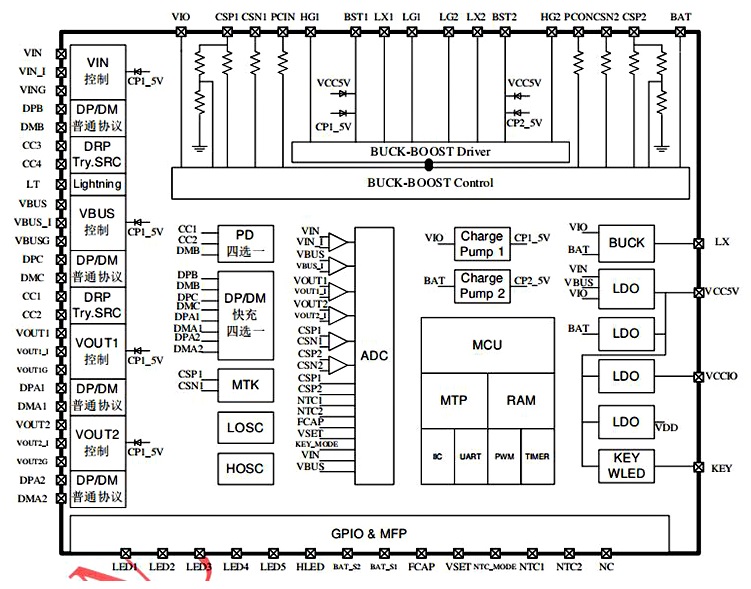

IP5389 的高集成度與豐富功能，只需一個電感實現雙向降升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低 BOM 成本。
IP5389 支持 2/3/4/5 節串聯電芯，同步開關升降壓系統可提供最大 100W 功率輸入輸出�？蛰d時，自動進入休眠狀態。
IP5389 的同步開關充電系統，提供高達 8.0A 充電電流。內置 IC 溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。
IP5389內置14bit ADC，精確測量電池電壓和電流。IP5389內置電量計算法，可準確獲取電池電量信息�？啥ㄖ齐姵仉娏壳�(xiàn)，以精準顯示電池電量。
IP5389 支持 4 顆 LED 電量顯示，支持 88、188 等各種數碼管電量顯示；支持照明功能；支持按鍵。
待機時：
如果 VIN 或者 VBUS 插入充電電源，可直接啟動充電。
如果 VBUS 上插入 USB C UFP 設備或者 VOUT 上插入用電設備，可自動開啟放電功能。
如果有按鍵動作，VOUT1、VOUT2、USB C 上有負載連接時，才會(huì )開啟，否則會(huì )保持關閉狀態。
放電時：
無按鍵動作的情況下，只有插了用電設備的輸出口的輸出路徑才會(huì )打開；未連接設備的輸出口的輸出路徑是不會(huì )開啟的。
VOUT1、VOUT2、USB C 任何一個口都可以支持輸出快充協議，但由于該方案是單電感方案，只能支持一個電壓輸出，所以只能在只有一個輸出口開啟的情況下才能支持快充輸出。同時使用兩個或者三個輸出口時，會(huì )自動關閉快充功能。
按照“典型應用原理圖”所示連接，任何一個輸出口已經進入快充輸出模式時，當另一個輸出口有用電設備插入，會(huì )先關閉所有輸出口，關閉高壓快充功能，然后再開啟有設備存在的輸出口，此時所有輸出口僅支持 Apple、BC1.2 模式充電。當處于多口輸出模式時，任一輸出口的輸出電流小于約 80mA（MOS Rds_ON@10mohm）時，持續 16s 后會(huì )自動關閉該口。從多個用電設備減少到只有一個用電設備時，持續約 16s 后會(huì )先關閉所有輸出口，開啟高壓快充功能，然后再開啟最后一個用電設備存在的輸出口，以此方式來重新激活設備請求快充。當只有一個輸出口開啟的情況下，總的輸出功率小于約 350mW 持續約 32s時，會(huì )關閉輸出口和放電功能，進入待機狀態。
充電時：
VIN 口和 VBUS 口任何一個口插入電源都可以進行充電，如果都接入電源充電時，會(huì )優先使用先插入的電源進行充電。
在單充電的模式下，會(huì )自動識別電源的快充模式，自動匹配合適的充電電壓和充電電流。
邊充邊放：
當同時插著充電電源和用電設備時，會(huì )自動進入邊充邊放模式。在該模式下，芯片會(huì )自動關閉內部快充輸入請求，在 VIO 電壓只有 5V 的情況下，開啟放電路徑給用電設備供電；如果 VIO 電壓大于 5.6V，為了安全考慮，不會(huì )開啟放電路徑。為保證用電設備的正常充電，IP5389 會(huì )將充電欠壓環路提高到 4.925V 以上，以保證優先給用電設備供電。
在邊充邊放過程中，如果拔掉充電電源，IP5389 會(huì )關閉充電功能，重新啟動放電功能來給用電設備供電。為了安全考慮，同時也為了能夠重新激活手機請求快充，轉換過程中會(huì )有一段時間電壓掉到 0V。
在邊充邊放過程中，如果拔掉用電設備，或者用電設備充滿停止抽電持續約 16s 后會(huì )自動關閉對應的放電路徑。當放電路徑都關閉，狀態回到單充電模式時，會(huì )降低充電欠壓環路，自動重新激活快充，加速給移動電源充電。 |
