引言
D類功放指的是D類音頻功率放大器。通過控制開關單元的ON/OFF，驅動揚聲器的放大器稱D類放大器。D類功放因具有效率高、占板面積減少等特點，是藍牙音箱、家庭影院系統、聲霸音箱、車載音頻等系統的理想選擇。近年來，D類音頻功放IC符合現代社會(huì )的發展趨勢，使得應用越來越廣泛。
深圳市永阜康科技有限公司大力推廣最新20W、30W、50W雙聲道D類功放IC系列-HT366/HT328/HT338，可充分滿足藍牙音箱、聲霸音箱、便攜式音頻播放器及液晶電視 （LCD TV） 等應用。工作電壓范圍覆蓋4.5V-26V，全系列產品管腳兼容，工程師可透過重復使用同一PCB不同功率無縫切換，以節省成本及縮短開發周期。
具體產品選型及參數如下表：
|
產品型號
|
典型功率
|
通道數
|
工作電壓
|
Rdson(mΩ)
|
特殊說明
|
|
HT366
|
2×22W/14V/4Ω/THD+N10%
|
2
|
4.5V-16V
|
240mΩ
|
具備防破音功能
|
|
HT328
|
2×33W/22V/8Ω/THD+N10%
|
2
|
4.5V-22V
|
120mΩ
|
|
|
HT338
|
2×50W/24V/6Ω/THD+N10%
|
2
|
4.5V-26V
|
70mΩ
|
|
說明一：HT366/HT328/HT338全系列采用TSSOP-28封裝、管腳兼容；
說明二：雙聲道功放芯片系列，支持PBTL模式驅動單聲道；
說明三：Rdson越小，驅動能力越強，效率越高；
HT366/HT328/HT338應用信息

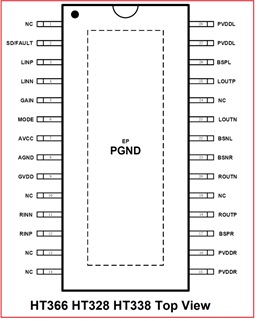

1.HT366 HT328 HT338腳位圖

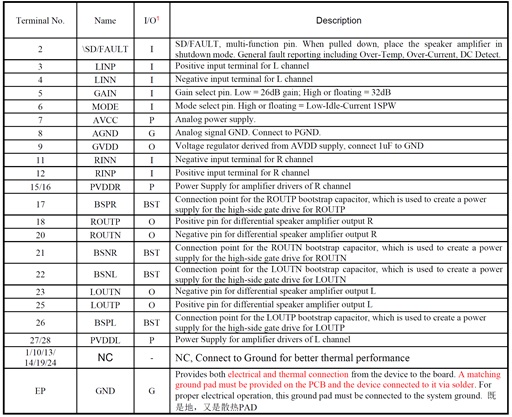

2.HT366/HT328/HT338管腳說明

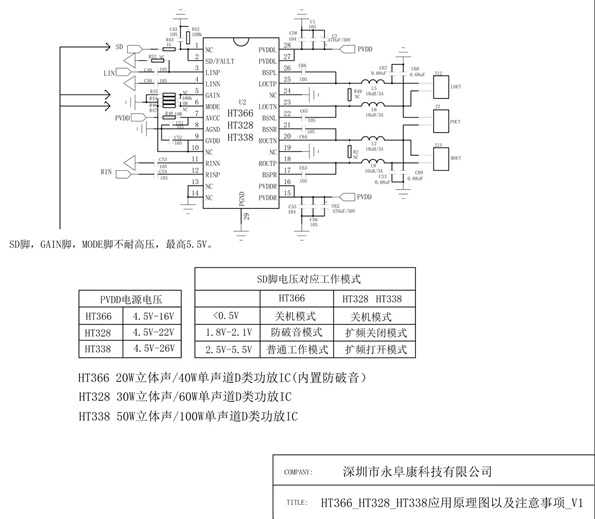

3.HT366/HT328/HT338 DEMO板原理圖

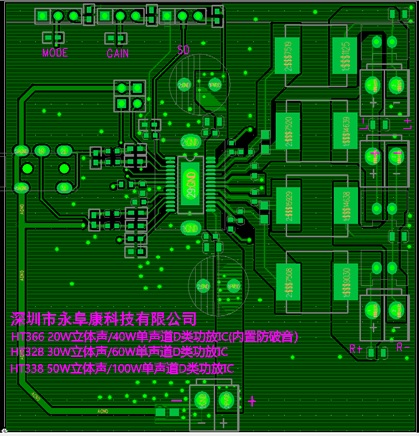

4.HT366/HT328/HT338 DEMO板PCB頂層設計圖

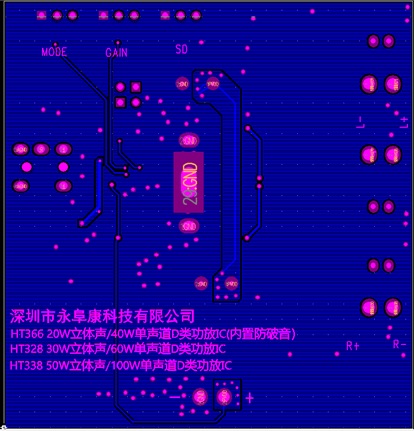

5.HT366/HT328/HT338 DEMO板PCB底層設計圖

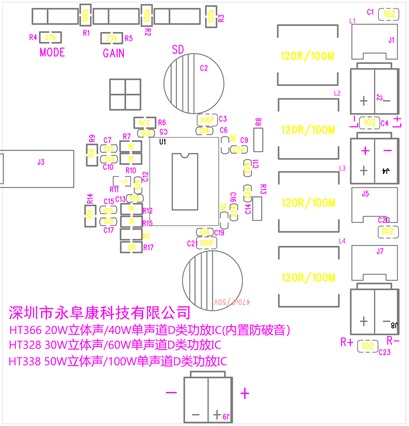

6.HT366/HT328/HT338 DEMO板貼片圖

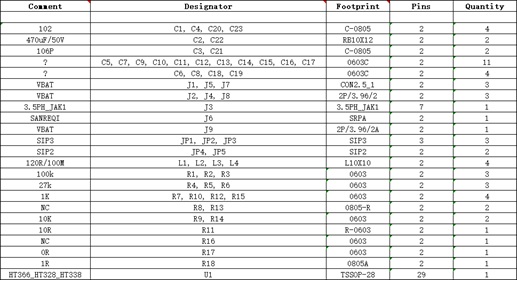

7.HT366/HT328/HT338 DEMO板物料清單

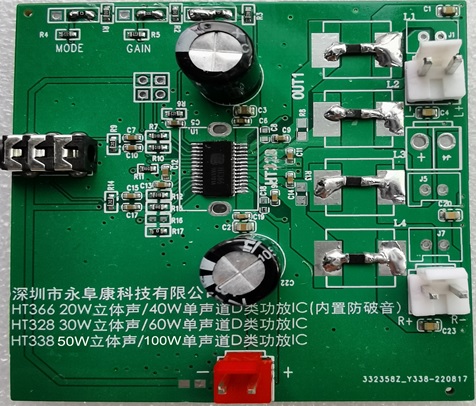

8.HT366/HT328/HT338 DEMO板實物圖
|
