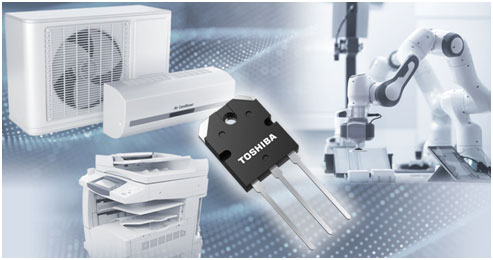

東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今日宣布推出一款用于空調和工業設備大型電源的功率因數校正（PFC）電路[1]的650V分立IGBT---“GT30J65MRB”。該產品于今日開始支持批量出貨。
功率半導體器件經過業界驗證，對于節能工作意義重大，其中包括助力實現碳中和目標。由于在高功率的工業設備和家用電器中，例如變頻器在空調中的應用越來越普遍，以及工業設備的大型電源需要降低功耗，因此對高效率開關器件的需求也在增長。這催生了對于PFC電路中低損耗開關器件和更高開關頻率的需求。
東芝在其新款I(lǐng)GBT中引入了最新的工藝。優化的溝槽結構確保了行業領先[2]的0.35mJ（典型值）[3]的低開關損耗（關斷損耗），與東芝當前產品GT50JR22相比降低了大約42%[4]。此外，新款I(lǐng)GBT還包含一個內置的二極管，其正向電壓為1.2V（典型值）[5]，比GT50JR22降低了大約43%[5]。這些改進有助于顯著提高設備效率。
對于使用東芝當前產品GT50JR22的空調PFC電路，其工作頻率低于40kHz[6]。而GT30J65MRB是東芝首款用于60kHz[6]以下PFC的IGBT，其可通過降低開關損耗（關斷損耗）來確保更高的工作頻率。
東芝將繼續擴大產品線，以充分適應市場趨勢，并不斷提高設備效率。

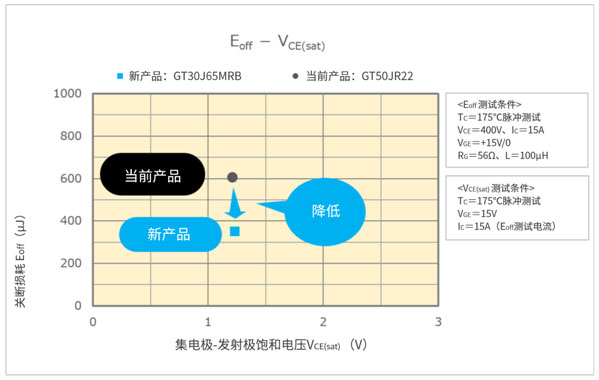

圖1 關斷損耗Eoff

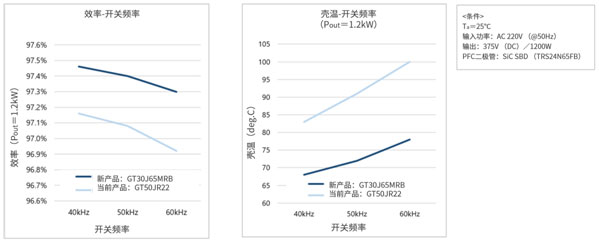

圖2 效率與殼溫
應用：
- 家用電器（空調等）
- 工業設備（工廠自動化設備、多功能打印機等）
特性：
- 行業領先[2]的低開關損耗（關斷損耗）：由最新工藝實現的Eoff＝0.35mJ[3]（典型值）
- 采用反向導通（RC）結構的內置續流二極管（FWD）
- 快速開關時間（下降時間）：tf＝40ns（典型值）（TC＝25℃、IC＝15A、RG＝56Ω）
- 低二極管正向電壓：VF＝1.2V（典型值）（TC＝25℃、IF＝15A、VGE＝0V）
主要規格：
（除非另有說明，Ta＝25℃）
|
器件型號
|
GT30J65MRB
|
|
封裝
|
TO-3P（N）
|
|
絕對最大
額定值
|
集電極-發射極電壓VCES（V）
|
650
|
|
集電極電流（DC）IC（A）
|
TC＝25℃
|
60
|
|
TC＝100℃
|
30
|
|
結溫Tj（℃）
|
175
|
|
集電極-發射極飽和電壓
VCE(sat)典型值（V）
|
IC＝30A、VGE＝15V、TC＝25℃
|
1.40
|
|
開關時間（下降時間）tf典型值
|
電感負載、
VCE＝400V、IC＝15A、
VGE＝15V、RG＝56Ω、TC＝25℃
|
40
|
|
開關損耗（關斷損耗）
Eoff典型值（mJ）
|
電感負載、
VCE＝400V、IC＝15A、
VGE＝15V、RG＝56Ω、TC＝175℃
|
0.35
|
|
二極管正向電壓VF典型值（V）
|
IF＝15A、VGE＝0V、TC＝25℃
|
1.20
|
|
結殼熱阻Rth(j-c)最大值（℃/W）
|
0.75
|
|
庫存查詢與購買
|
在線購買
|
注：
[1] 功率因數校正（PFC）電路：該電路可減小電壓和電流之間的相位差，使功率因數接近于1，以抑制開關電源中產生的諧波分量。
[2] 根據東芝截至2023年3月的調研。
[3] 測試條件：電感負載、VCE＝400V、IC＝15A、VGE＝15V、RG＝56Ω、TC＝175℃
[4] 截至2023年3月，東芝測量值（測試條件：VCC＝400V、IC＝15A、VGG＝+15V/0、RG＝56Ω、TC＝175℃）。
[5] 測試條件：IF＝15A、VGE＝0V、TC＝25℃
[6] 截至2023年3月，由東芝使用其PFC評估板測試得到的測量值。 |
