眾所周知，鋰電池使用方便，應用領域廣泛，在國民經濟發展和人民生活中發揮著越來越重要的作用。鋰電池具有體積小、能量密度高、記憶效應低、循環壽命高、電池電壓高和自放電率低等優點，但與鎳鎘、鎳氫電池不同，鋰電池必須考慮充電、放電時的安全性，以防止特性劣化。由于鋰電池能量密度高，因此難以確保電池的安全性。

鋰電池在充放電過程中對電壓和電流的要求都非常高，過充電、過放電和過電流都會(huì )損壞電池或其它電路器件，嚴重影響電池的使用壽命和安全性。在過度充電狀態下，電池溫度上升后能量將過剩，電解液會(huì )分解而產生氣體，因內壓上升而產生自燃或破裂的風險；反之，在過度放電狀態下，電解液因分解導致電池特性及耐久性劣化，因而降低可充電次數。因此需要對鋰電池的過充、過度放電、過電流及短路進行保護。鋰電池保護芯片應運而生，鋰電池保護芯片具有過充電檢測、過放電檢測、充電過電流檢測、放電過電流檢測功能，能夠起到過壓保護、欠壓保護、充電過流保護、放電過流保護等作用，有效地保護鋰電池使用安全。因此被廣泛鋰電池保護芯片應用在消費，工業，汽車多個領域。

產品介紹

SC5618

近期，南芯科技推出全新單節鋰電池保護芯片-SC5618。

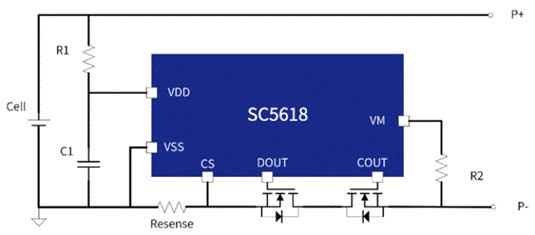

SC5618 系列是針對單串鋰離子/聚合物可充電電池的初級保護芯片，通過實時監測鋰電池的充放電電壓和電流，當電池的電壓或電流發生異常時，芯片可以控制外部的充放電MOS 關斷從而提供精準的保護功能，從而確保電池在相對安全的工況下運行。

SC5618 系列芯片是通過VDD 供電引腳來檢測電池電壓，同時通過測量外部采樣電阻兩端的電壓來監測系統的充放電電流，當系統的充放電電壓或者電流發生異常時，該系列芯片會(huì )通過CO 和DO 管腳來控制外部充放電MOS 關斷，使電池進入相應保護狀態。

SC5618 系列芯片支持過壓保護(OVP)、欠壓保護(UVP)、一級放電過流保護(DOC1)、二級放電過流保護(DOC2)、短路保護(SC)、充電過流保護(COC)。

SC5618 集成高精度電壓檢測，實現常溫下±15mV，-20~60℃ 下±20mV 的OV 精度，以及0.75mV 的DOC1，COC 檢測精度。同時，內部集成了精確的延時電路，可在觸發保護時做到精準觸發。

另外，SC5618 還具有可選擇的0V 禁充功能以及OV Latch 等功能，更靈活的適配用戶的應用場景。

SC5618 采用6Pin 1.5mm*2mm*0.4mm 的DFN6L 封裝, 主要應用于手機、平板電腦、單串電池包等對電池充放電電壓電流精度要求較高的終端產品。

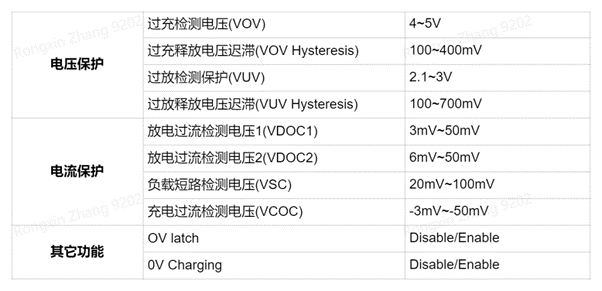

主要功能：

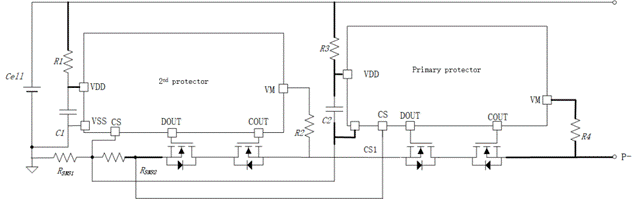

SC5618兩級保護應用：

SC5618 系列保護芯片支持兩組芯片串聯使用，從而實現對鋰電池的初級保護和次級保護，增強系統的魯棒性。

總 結

南芯科技近期推出的高精度單串鋰電保護芯片，可為單節鋰離子電池提供完整保護功能，包括電池過壓保護、電池欠壓保護、充放電過流保護和負載短路保護等，并且內部集成了高精度延時電路，可以實現對電池的精準保護，為客戶帶來更優質的選擇。
