前言

隨著PD3.1協議的普及，充電功率達140W充電器逐漸成為各大廠商的標配，但140W的移動電源卻并不多見，不少用戶都期待著一款超大功率移動電源的出現。

近日，作為國內電源管理芯片領域的知名廠商，英集芯響應市場潮流趨勢，針對鋰電池及磷酸鐵鋰電池應用，推出IP2366電源管理芯片，支持PD3.1快充協議，最大充放電功率達140W，支持輸入輸出雙向快充。

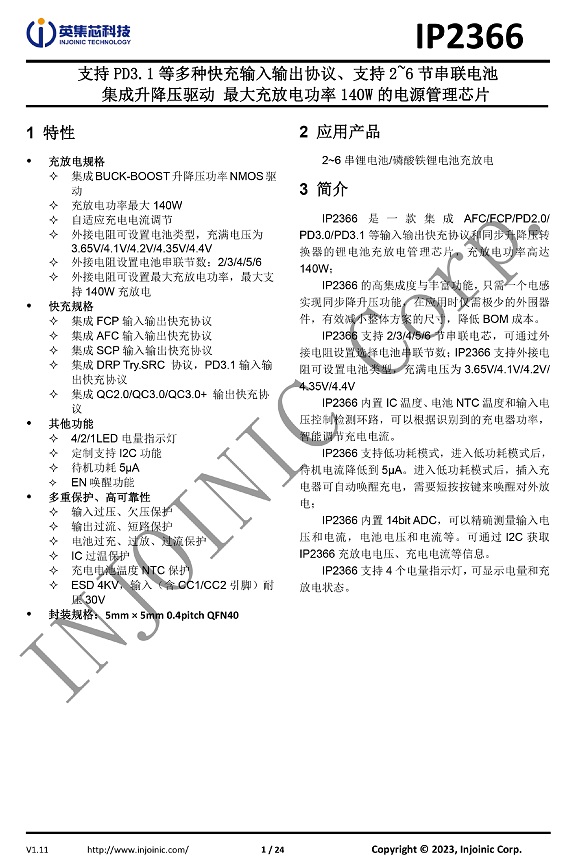

英集芯IP2366

英集芯IP2366 是 一 款 集 成 AFC/FCP/PD2.0/PD3.0/PD3.1 等輸入輸出快充協議和同步升降壓轉換器的鋰電池充放電管理芯片，充放電功率高達140W。具有高集成度與豐富功能，只需一個電感實現同步降升壓功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低 BOM 成本。

IP2366 支持 2/3/4/5/6 節串聯電芯，可通過外接電阻設置選擇電池串聯節數和電池類型；充滿電壓為 3.65V/4.1V/4.2V/4.35V/4.4V。內置 IC 溫度、電池 NTC 溫度和輸入電壓控制檢測環路，可以根據識別到的充電器功率，智能調節充電電流。

IP2366 同時支持低功耗模式，進入低功耗模式后，待機電流降低到 5μA。插入充電器便可自動喚醒充電，對外放電則需要短按按鍵來喚醒。內置 14bit ADC，可以精確測量輸入電壓和電流，電池電壓和電流等信息�？赏ㄟ^(guò) I2C 獲取IP2366 充放電電壓、充電電流等信息。支持 4 個電量指示燈，可顯示電量和充放電狀態。

IP2366采用 5mm × 5mm 0.4pitch QFN40 封裝，支持輸入過壓、欠壓保護，輸出過流、短路保護，電池過充、過放、過流保護，IC 過溫保護，充電電池溫度 NTC 保護等多重保護措施，可靠性高。CC1/CC2 引腳均支持30V耐壓，可有效防止產品損壞。
