作者：Cirrus Logic PC產品市場負責人Nick Skinner

筆記本電腦音頻的重要性與日俱增

在工作環境中，人們使用筆記本電腦的方式不斷發生意想不到的變化。疫情使得遠程辦公已成為一種常態化。而在各種遠程位置的混合辦公環境這一趨勢則推動了對便攜性和更佳音頻體驗的更高偏好。根據 IDC PCD Tracker Historical 2022年第三季度報告（圖1所示），行業正在加速采用超薄筆記本電腦。

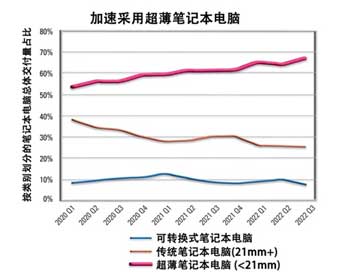

圖 1：根據 IDC 的數據，越來越多的用戶選擇超薄筆記本電腦，因為這些設備的厚度接近手機的厚度。

隨著筆記本電腦的外形越來越輕薄，有些甚至接近 10-15 毫米（與手機厚度相同），同時隨著 360度翻轉、可拆卸二合一和對開本等新型筆記本電腦外形的出現，聲學挑戰也變得越來越復雜。

例如，遠程辦公的日漸流行提高了筆記本電腦電話會(huì )議中音頻的重要性（圖 2），尤其是在嘈雜的環境中更是如此。辦公環境的這些變化需要一款易于攜帶且具有出色音頻體驗的筆記本電腦，不受耳機和外部揚聲器所限。好的筆記本電腦音頻體驗意味著用戶可以在任何地方工作——即使那個地方可能有嘈雜的背景噪音，例如孩子、咖啡館、割草機、建筑或機場的噪音。

因此，隨著多揚聲器筆記本電腦越來越薄，厚度從 20 毫米降至 10 毫米，智能功放成為推動和解決這些音頻工程挑戰的智能設計的核心。


圖 2：視頻通話的音頻質量和一致性對于遠程辦公人員而言變得尤為重要。

設計出色的筆記本電腦揚聲器音頻困難重重

當今的超薄筆記本電腦在各種各樣的方式和條件下得到使用，但都需要始終如一的高質量音頻。這意味著這些超薄筆記本電腦中的揚聲器必須更小更薄。然而，物理限制使得很難從這些微型揚聲器中獲得響亮的聲音和足夠的低頻。在所有不同的使用情況下，音頻也應該是一致的。不斷變化的位置和不斷變化的環境可能會(huì )極大影響筆記本電腦的音頻一致性。例如，用戶可以選擇在平板電腦模式、帳篷模式或筆記本電腦模式下收聽二合一設備，如圖 4 所示。此外，低電池電量會(huì )限制音頻的響度。影響筆記本電腦音質一致性的其他用例包括不同的音量級別和音頻內容類型，例如語音、電影、音樂(lè )和游戲。最后，音頻質量應該會(huì )隨著時間的推移而保持穩定，而不會(huì )出現明顯的揚聲器性能退化或故障。這些應用場景中的每一個都有不同的聲學和電氣挑戰。

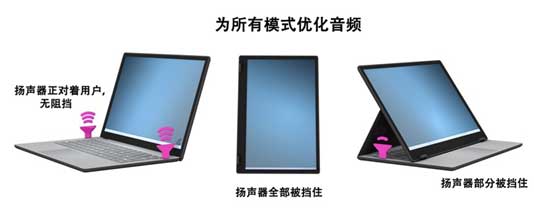

圖 3：Cirrus Logic 支持對每種模式進行音效細調并適應不同的聲學效果，確保為筆記本電腦、平板電腦和帳篷模式應用場景提供始終如一的響度和高質量音頻。

對優質揚聲器音頻的需求促使OEM將智能功放作為首選技術。智能功放技術從筆記本電腦極具挑戰的聲學設計中提取最佳音頻性能。為了獲得高質量的音頻輸出信號，筆記本電腦的設計必須具有飽滿的低音、低失真、平衡的聲音以及有限的雜音和振動。智能功放集軟硬件為一體，可最大限度地提高響度、質量和一致性，同時最大限度地減少雜音并保護揚聲器免受損壞。

然而，將揚聲器驅動到最大響度是一個微妙的平衡。如果驅動得太過，揚聲器會(huì )失真甚至遭受永久性損壞。調高音量也會(huì )導致?lián)P聲器、鍵盤、機殼或其他組件發出雜音。用戶將這種雜音視為失真，并且會(huì )感覺到不想要的振動。在最壞的情況下，制造商通過調低音量來防止發出雜音，但這會(huì )損害音頻的良好、響度、質量和一致性，從而影響看電影或玩游戲的整體體驗。

最大的挑戰在于讓一臺超薄筆記本電腦在不同的用途和條件下都能保持良好的音質。對于不同的內容類型（例如語音、音樂(lè )和游戲）以及在不同的音量和電池電量下，音頻信號必須聽起來一致。隨著時間的推移，這些設備的音頻質量應該保持一致，沒有明顯的揚聲器性能退化或故障。

DSP智能功放解決響度問題

智能功放（圖 4）通過將功放與集成的數字信號處理器 (DSP) 相結合來解決這些挑戰，該智能功放運行帶有揚聲器物理模型的智能算法，以最大限度地提高揚聲器性能和一致性。該處理器與揚聲器狀態感應硬件相結合，可讓功放更有力地推動揚聲器，同時保護揚聲器免受損壞。

與基本功放相比，智能功放可以達到 2 倍或更多的聲壓級 (SPL)。此外，OEM正在通過旨在提取更好音頻的新型尖端揚聲器類型來克服響度限制，包括大振幅和力消除揚聲器。這些新型揚聲器需要具有高驅動強度的智能功放才能實現最佳性能。

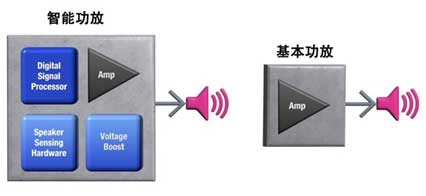

圖 4：高質量音頻需要具有高驅動強度的智能功放，以實現最大的音頻響度和性能。

保持高品質

每個人對音質的定義都不一樣。但總的來說，普遍關心的問題包括響度、低失真、平衡的響應、透明度和更少的雜音。智能功放有助于將微型揚聲器驅動到低音區域的極限，并且在許多情況下，可以擴展頻率范圍以獲得更深沉的低音。當沒有單一頻率范圍（如低音、中音或高音）占主導地位時，可能會(huì )出現平衡或“平坦”的響應。通過片上算法實施此策略可產生更悅耳的聲音。

低失真有助于提升清晰度和可理解度，尤其對于語音通話而言更是如此。增強算法通過測量揚聲器的頻率響應來消除任何不需要的波峰或波谷從而來幫助平衡揚聲器的響應。

如圖 5 所示，雜音是一個動態且棘手的音頻問題。鈴聲和人聲等某些特定內容可能會(huì )造成雜音，而其他內容（如流行音樂(lè )）可能不會(huì )觸發雜音。當揚聲器振動時，它會(huì )引起連鎖反應，系統的其他部分（如鍵盤或機殼）會(huì )發出雜音。不需要的振動是一種糟糕的體驗，用戶甚至可能將雜音視為音頻失真，這會(huì )損害清晰度和可理解度。

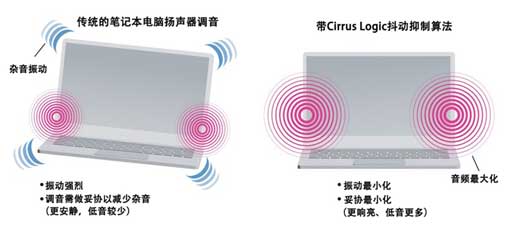

圖 5：Cirrus Logic 算法可減少超薄筆記本電腦的雜音并最大限度地減少振動，同時確保響亮、優質的音頻。

具有片上信號處理功能的 Cirrus Logic 智能功放可以通過增強算法實現更高的質量。動態低音擴展算法可將任何音量級別的低音響度和深度實現最大化�？焖僬{音和適應功能可優化每種不同產品形態的音質，例如平板電腦、帳篷或筆記本電腦模式。最后，電池管理算法會(huì )在電池電壓下降時調整調音參數，以最大限度地提高響度并減少失真。

智能功放推動筆記本電腦音頻走向未來

隨著這十年對移動性和遠程辦公的需求與日俱增，筆記本電腦音頻已成為我們生活和工作的一部分。將筆記本電腦的尺寸大幅縮小至超薄、輕便和靈活的產品形態，使得遠程和移動用戶環境中的音頻挑戰變得更加復雜。最新、最具創(chuàng )新性的筆記本電腦使用智能功放來充分發揮設計優勢，為消費者帶來震撼的音效體驗。盡管當今的移動用戶環境需求嚴苛，但采用高級算法的智能功放可通過多個揚聲器提供卓越的音頻質量，為電影、音樂(lè )、游戲和語音帶來身臨其境的音頻體驗。
