PD充電器如何實現快速充電？

文章來源：永阜康科技更新時間：2023/6/30 14:05:00

在線咨詢：

張代明 3003290139

小鄢 2850985542

李湘寧 2850985550

13713728695

科技發展日新月異，如今快充已經算是數碼產品的必修課之一。隨著對充電速度要求的提升，PD充電器逐步占據快充市場，在用戶的日常生活中也頻繁出現。那么PD充電器究竟如何來實現快速充電呢？充電器廠家就來為大家揭曉。

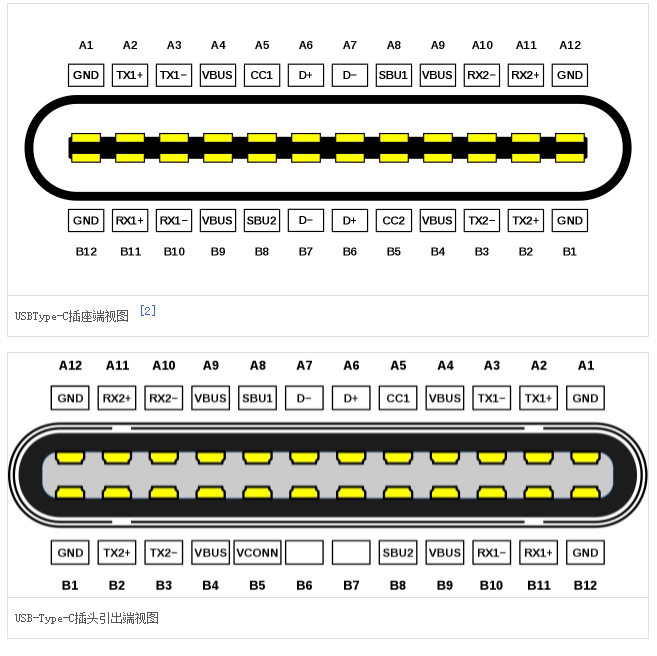

PD充電器使用的是USB-C接口，不同于傳統的usb接口它擁有更多的Pin，這使得它能夠承載更高的電力傳輸。USB-C具有24個針腳，這其中12個針腳用于充電，另外12個針腳負責數據傳輸相關。當它開啟快充時會(huì )進行雙向通訊，充電通訊信號與PD充電器內的芯片控制器產生握手和反饋，從而調節充電電壓和電力。

在PD充電器進行充電時數據并不是單向的，而是雙向通訊。以手機快充為例說明：整個充電回路完成，電源、PD充電器、充電線、待充電設備全部連接后，并不是立刻開啟快充模式，而是先打發送通訊包招呼，充電器試圖進行充電協議握手，進行數據通訊廣播告知手機，我支持5V3A / 9V3A / 15V3A / 20V3.25A四個固定電壓輸出。手機接到數據包廣播的信息后，反饋給充電器，告知需要5V3A這個充電模式。隨后充電器發送數據包回復手機，表明電力已經調整至5V3A。隨后手機和充電器之間再互相通訊，在充電的途中，手機發出數據包告知充電器，需要調整電壓，請求將輸出電壓調整至15V3A，充電器接收到電壓調整請求，將輸出從5V3A調整至15V3A。之后手機每秒發送多次調整電壓指令，每次都告知充電器將電壓下調，充電器也如實進行調整。經過了幾百多次的通訊進行電壓微調后，穩定在了9V3A這一個電壓進行充電，以達到溫度不會(huì )而又盡量提升充電功率的目的。

就這樣PD充電器在整個的充電過程中始終不停的進行充電輸出調整，始重平衡充電功率和升溫問題，保證充電既不會(huì )過熱又少損失充電功率從而達到快速充電的效果。
