2023年7月4日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于雅特力（Artery）AT32F413芯片的高壓直流無刷電機驅動方案。

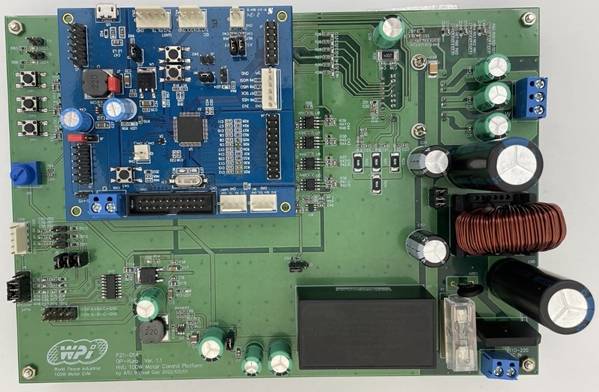

圖示1-大聯大世平基于A(yíng)rtery產品的高壓直流無刷電機驅動方案的展示板圖
電機是一切電子設備運轉的核心，其性能的高低常常影響著電子設備的運行質量和使用壽命。傳統的有刷電機能耗較高且磁刷易產生火花，會(huì )嚴重影響運行安全。因此隨著電機技術不斷創(chuàng )新，各種節能應用逐漸選擇采用具有更高能效、更長壽命且電機驅動可通過軟件進行微調的直流無刷電機代替傳統電機使用�；诖吮尘�，大聯大世平推出基于雅特力AT32F413芯片的高壓直流無刷電機驅動方案。
圖示2-大聯大世平基于A(yíng)rtery產品的高壓直流無刷電機驅動方案的場景應用圖
雅特力（Artery）于2016年成立，是一家致力于推動32位微控制器創(chuàng )新的芯片（MCU）設計公司，擁有領先的高端芯片研發技術、完整的硅智財庫及專業靈活的整合經驗。公司堅持自研開發理念，專注于A(yíng)rm® Cortex®-M4/M0+的32位微控制器研發與創(chuàng )新，可持續為業界提供高效能、高可靠性且具有競爭力的產品。
本方案核心采用的AT32F413便是雅特力旗下的一顆搭載Arm® Cortex®-M4內核的高性能32位MCU，其最高主頻可達200MHz。芯片內置單精準浮點運算單元（FPU）及數字信號處理器（DSP），搭配豐富的外設及靈活的時鐘控制機制，能滿足多種領域應用。不僅如此，AT32F413還具有完善的內存設計，最高可支持256KB閃存（Flash）和64KB隨機存取存儲器（SRAM），并且其閃存器執行零等待的優異表現，超越業界同級芯片水平。此外，該MCU具備豐富的外設及通信資源，可以讓使用者在設計電機相關應用時整合周邊開關和通信控制。

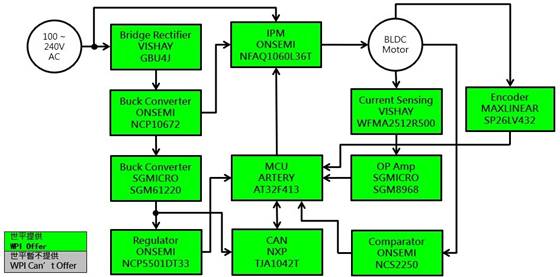

圖示3-大聯大世平基于A(yíng)rtery產品的高壓直流無刷電機驅動方案的方塊圖
除了核心的AT32F413 MCU，本方案還采用了威世科技(Vishay)旗下橋式整流器、電流傳感器，安森美的降壓轉換器、穩壓器、比較器、IPM模塊，圣邦微電子(SGMICRO)的降壓轉換器、運算放大器，恩智浦(NXP)的CAN，邁凌(MaxLinear)的編碼器等產品。借助這些產品，方案實現了AC輸入100~240V/100W的電機驅動，可應用于各類小型功率的家庭電器。并且得益于A(yíng)T32F413RBT7，方案在開發板上也預留了各項電機控制回授信號接收口和通信口，同時獨立了各電源區塊，可供用戶在開發的過程中更容易、更多元的使用。
核心技術優勢：
• 32位Arm Cortex-M4，最高主頻200MHz；
• 內置單精確度浮點運算單元（FPU），支持DSP指令集；
• 一組2MHz采樣速率12位A/D轉換器（15通道）；
• 支持多種通信界面，I²C、USART、UART、SPI、I²S、CAN、Crystal-less USB2.0；
• 工業級工作溫度：-40~+105℃。
方案規格：
• 輸入電壓：100 ~ 240VAC；
• 額定輸出功率：100W；
• 額定輸出電流：0.8A；
• 回授方式：Sensorless/Hall Sensor/Encoder。 |
