• 更低漂移的隔離式霍爾效應電流傳感器可降低高壓系統的設計復雜性
• EZShunt™ 集成式分流器產品系列不僅能夠簡化設計，還能降低系統成本和提高性能
德州儀器 (TI) 今日推出了多款全新的電流傳感器，用于幫助工程師簡化設計并提高精度。這些新產品專為在寬共模電壓和寬溫度范圍內工作而設計，其中包括適用于高電壓系統的更低漂移隔離式霍爾效應電流傳感器、以及無需為非隔離式電壓軌使用外部分流電阻器的電流分流監控器產品系列。

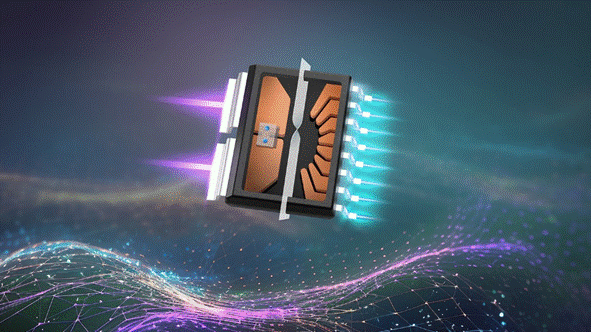

新款霍爾效應電流傳感器 TMCS1123 在整個生命周期和溫度范圍內具有業內出色的增強型隔離和高精度，能夠為高壓系統簡化設計并提供出色的精度。德州儀器的新型 EZShunt™ 產品系列包含小型完全集成式電流分流監控器和業內高精度的 75A 集成式分流器解決方案，適用于高達 85V 和 75ARMS 的非隔離式系統。如需了解更多信息，請訪問 TI.com/TMCS1123 和 TI.com/EZShunt。
德州儀器業務部經理 Jason Cole 表示：“選擇電流檢測解決方案時，設計工程師需要權衡四個關鍵因素：成本、尺寸、精度和速度。這些新產品凸顯了我們品類豐富的檢測技術如何幫助各種系統更好地應對設計挑戰。以 TMCS1123 為例，該器件具有高精度和低傳播延遲的特點。憑借該器件，設計人員現在可以在高壓系統中使用霍爾效應傳感器，而這個在之前是無法實現的，這大大降低了系統成本和縮小了系統尺寸�！�
在高壓系統中利用霍爾效應電流傳感器實現快速而精確的控制
電動汽車充電器和光伏逆變器等高壓系統中日益需要高度精確的電流測量，但霍爾效應電流傳感器在整個生命周期內的高漂移使它們經常被忽略�；魻栃娏鱾鞲衅� TMCS1123 具有 1,100VDC 的更高增強型隔離工作電壓，其最大靈敏度誤差為 ±0.75%，在整個溫度范圍內的漂移為 50ppm/°C，在整個生命周期內的漂移為 ±0.5%。借助 TMCS1123 的高精度，設計人員能夠在簡化設計的同時優化系統性能。該器件在整個生命周期內具有高精度和出色的穩定性，無需重新校準設備，從而減少了昂貴且耗時的維護工作。
此外，精密控制功率轉換對于優化系統效率和保護至關重要。TMCS1123 具有 600ns 的低傳播延遲和 250kHz 的帶寬，能夠實現更快的控制環路，同時保持低噪聲，從而提高系統效率。
采用 EZShunt 技術簡化系統設計并縮小系統尺寸
德州儀器的新款 EZShunt電流檢測解決方案產品系列無需使用外部分流電阻器，因此可以簡化設計。新款產品系列提供了一個完全集成的電流檢測解決方案，該解決方案能夠裝入 1206 分流電阻器封裝內，通過簡單的單個芯片提供分立式解決方案的價值。
EZShunt 產品系列具有高性?xún)r(jià)比和高精度的特點，漂移低至 25ppm/°C，并提供各種封裝和分流器阻值。INA700 是小型集成式電流分流監控器，使工程師能夠將電流檢測解決方案的尺寸縮小多達 84%。該產品系列還包括 INA781，一款具有高精度的 75A 集成式分流器解決方案，能夠支持高達 85V 的共模電壓。
德州儀器致力于幫助工程師更精確地感知世界，構建了這些全新的霍爾效應和 EZShunt 電流檢測解決方案。如需了解更多信息，請訪問 TI.com/sensing。
封裝和供貨情況
霍爾效應電流傳感器 TMCS1123 現支持預量產，目前僅可在 TI.com.cn 上購買，采用 10.3mm x 10.3mm、10 引腳 Small Outline Integrated Circuit (SOIC) 封裝。同時，設計人員可以購買 TMCS1123EVM。TI.com.cn 上提供了多種付款方式和發貨方式。TMCS1123 還提供帶寬更高和符合汽車標準的版本。
EZShunt 產品現支持預量產，但僅可在 TI.com.cn 上購買，提供多種封裝選項，尺寸小至 1.319mm x 1.239mm。TI.com.cn 上提供了多種付款方式和發貨方式。EZShunt 產品還提供模擬和汽車版本。 |
