2023年9月7日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌（Infineon）XDPS2221芯片的140W電源適配器方案。

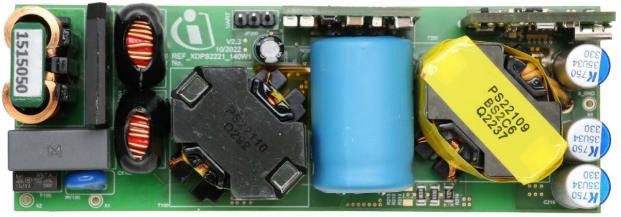

圖示1-大聯大品佳基于Infineon產品的140W電源適配器方案的展示板圖
自USB PD3.1規范推出以來，PD充電器的市場容量便大大增加。該規范新增28V、36V、48V三種拓展輸出電壓，并將最大輸出功率由100W提升至240W。這意味著原本適用于手機、平板電腦等電子產品的USB PD充電器，也可在電動工具或兩輪電動車中使用。為了加速USB PD3.1規格普及，大聯大品佳基于Infineon XDPS2221芯片推出140W電源適配器方案，可助力廠商加速相關產品的設計與開發。

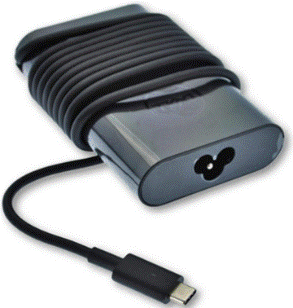

圖示2-大聯大品佳基于Infineon產品的140W電源適配器方案的場景應用圖
XDPS2221是一款自適應PFC與軟開關HFB二合一控制器，其內置三個柵極驅動器。內部集成的無磁芯變壓器驅動具有高耐壓和強大的抗干擾能力，可顯著提升產品的可靠性。同時驅動電流和電流斜率均可調節，方便優化EMI特性。不僅如此，芯片具備的自適應PFC輸出及動態啟停功能，與后級HFB協同工作，能夠最大限度地提高平均和輕載效率。
同時XDPS2221具有零電壓切換（ZVS）特點，搭配Infineon旗下GaN MOSFET開關產品一同使用，可達到優化設計的目的。并且器件高頻化的操作也可進一步縮少磁性零件的尺寸與體積，從而輕松幫助客戶實現高功率密度的產品。

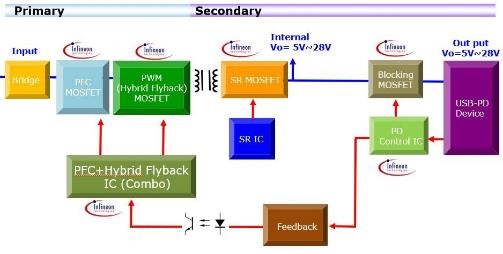

圖示3-大聯大品佳基于Infineon產品的140W電源適配器方案的方塊圖
由于本方案的高集成特性，因此能夠大幅減少周邊元器件數量，進一步降低生產成本。不僅如此，Hybrid Flyback架構支持寬輸出電壓，可滿足多種產品應用需求。通過本方案，有助于幫助廠商打造競爭力更強的USB PD3.1大功率充電產品，并迅速搶占市場份額。
核心技術優勢：
• 用于超高系統效率的新型零電壓開關（ZVS）HFB拓撲；
• 高功率密度和高開關頻率；
• 待機功率可符合規范；
• 低物料成本和元器件數量；
• 支持GaN MOSFET和Si開關高集成柵極驅動器；
• 自適應PFC總線電壓和PFC啟用/禁用控制可最大限度地提高平均和輕載效率；
• 具有各式保護模式和可配置參數，提高產品設計靈活度。
方案規格：
• 輸入電壓及頻率操作為：90~264Vac / 47Hz~63Hz；
• 輸出電壓為：5V/9V/15V/3A，20V/28V/5A；
• 輸出5V時待機功耗小于75mW；
• 能滿足DOE 6級 / CoC 2級能效要求；
• 輸入電壓有Brown-In、Brown-Out檢測機制；
• PFC及HFB采用Infineon GaN做為主開關設計；
• PCB尺寸為109.5mm(L)*38.5mm(B)*24mm。
|
