概述
M12266H是一款面向多串電芯大功率移動電源應用的專用 SOC，集成了同步升降壓電壓變換器、電池充 放電管理模塊、顯示模塊、電量計算模塊，提供最大100W輸入/輸出功率，支持 PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP、UFCS等主流快充協議，并提供輸入/輸出的過壓/欠壓、電池過壓、過充/過放、NTC 過溫、放電過流、輸出短路保護等完備的保護功能。配合極簡的外圍電路，即可組成100W多口移動電源。
特點
充放電管理
■ 高效 Buck-Boost 轉換器（開關頻率：最大 1MHz）
■ 最大輸入/輸出功率 100W，最高充/放電效率 98%
■ 電芯規格：4.2V / 4.25V / 4.3V / 4.4V / 4.45V
■ 電芯串數：3~6 串
■ 支持充電電流自適應，最大充電電流 5A
■ 放電電壓：3.3~20V， 最大放電電流 5A
■ 放電電壓精度：10mV，充電電流精度：5mA
■ 支持線損補償功能
■ 支持ABCL口的各種組合，支持雙路C口
快充協議
■ PD3.0/PPS、PD2.0
■ QC3.0、QC2.0
■ AFC、FCP、SCP
■ BC1.2 DCP，APPLE 2.4A
■ UFCS
高度集成
■ 內置環路補償電路
■ 內置 16-bit 高精度 ADC
■ 內置雙路 USB Type-C 接口
■ 集成 LED 屏電量顯示和快充指示
安全保護機制
■ 35V 管腳耐壓，支持軟起動功能
■ 過壓/欠壓、過充/過放、過流、過溫、短路保護
封裝形式：
■ QFN-40（5.0×5.0mm，0.4mm pitch）

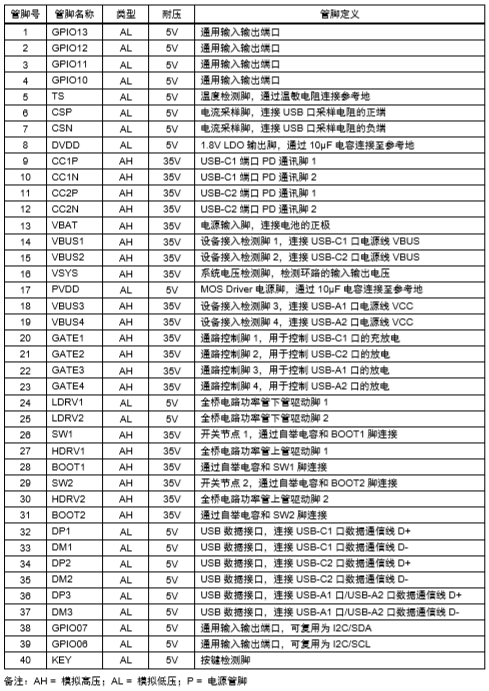

管腳配置圖

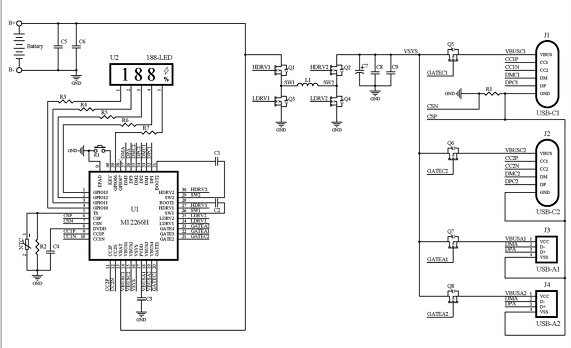

典型應用原理圖
3-6串CCAA多口移動電源
