概述
TP5020是一款輸入電源32V高耐壓具備OVP保護功能完整的降壓同步開關型單節鋰電池充電管理芯片。其ESOP-8L/DFN3*3-8L的封裝與簡單的外圍電路，使得TP5020非常適用于便攜式設備的大電流充電管理應用。同時TP5020內置、輸入欠壓保護、輸入過壓保護、芯片過溫保護、充電電池溫度檢測、BAT端短路保護、充電安全定時時間、EN 使能端等功能。 TP5020具有寬輸入電壓，對電池充電分為0V充電電流、涓流預充、恒流、恒壓階段， 恒流充電電流都通過外部電阻調整，最大充電電流達2.5A。TP5020采用頻率1.5MHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5020內置降壓功率MOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。
特性
■ 輸入最高 32V 電壓，6.1V 時芯片 OVP 保護
■ 充單節 4.2V/4.35V鋰電池
■ 電池 0V 充電功能
■ 內置功率 MOSFET, 開關型工作模 式，器件發熱少，外圍簡單
■ 輸 入 電源電流自適應
■ 可編程充電電流，0.1A--2.5A
■ 無需外接防倒灌肖特基二極管
■ 工作電壓，最大 6.0V ■ LED充電狀態指示
■ 芯片溫度保護，輸入過/欠壓保護， 充電安全時間保護
■ BAT 端短路保護
■ 開 關 頻 率 1.5MHz ， 可 用 電 感 1uH-4.7uH，推薦使用 2.2uH
■ 1％的充滿停機電壓控制精度
■ 涓流、恒流、恒壓充電，保護電池
■ 采用 8引腳 ESOP/DFN3*3封裝
絕對最大額定值
■OUT/BAT/CHRG/SW/ SEN/EN：-0.3V～9V
■VCC:-0.3V～32V
■BAT短路持續時間：連續
■ 最大結溫：145℃
■ 熱阻，(ESOP-8L,θJA)：58℃/W (DFN3*3-8L, θJA)：84℃/W
■ 工作環境溫度范圍：-40℃～85℃
■ 貯存溫度范圍：-55℃～125℃
■ 人體模式靜電等級 ESD（HBM）： ±4KV
■ 引腳溫度（焊接時間 10秒）：260℃
應用
便攜式設備、各種充電器、 電子煙、平板電腦、礦燈、藍牙音箱、電動工具等

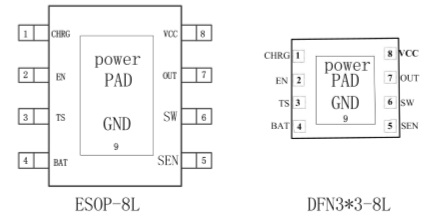

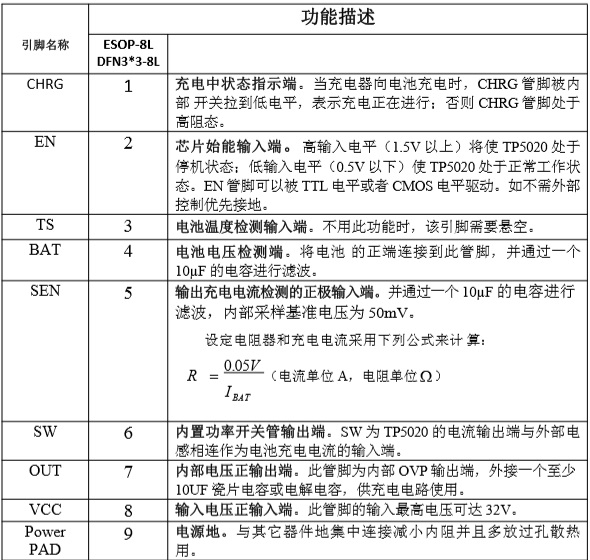

引腳功能

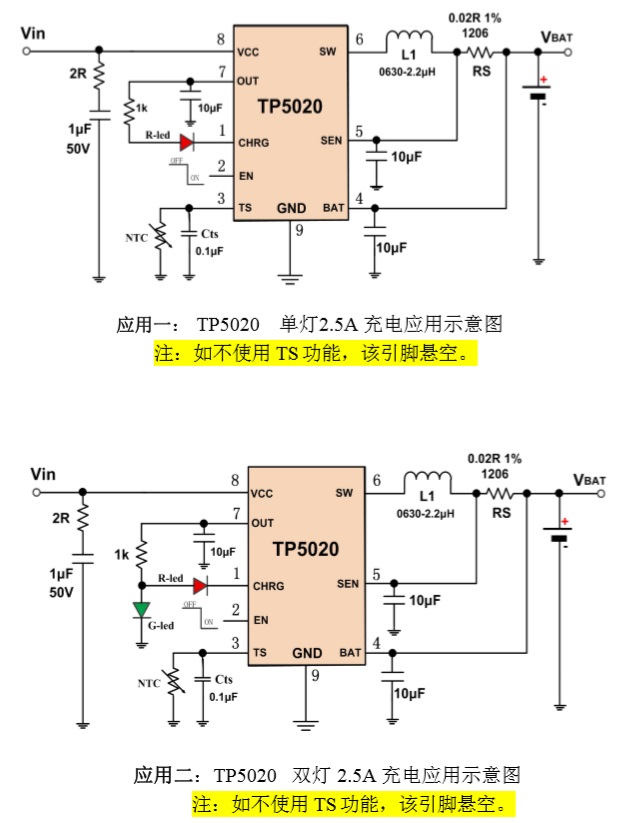

典型應用
