致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美NCP1680、NCP13994、NCP4306和FAN65004芯片的PD3.1電源適配器方案。

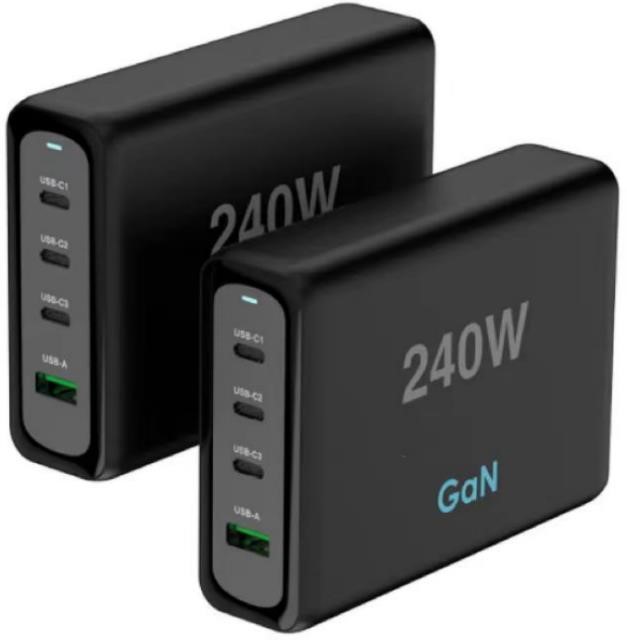

圖示1-大聯大友尚基于onsemi產品的PD3.1電源適配器方案的展示板圖
隨著USB PD3.1協議的頒布，快充技術也迎來了新的時代。相比于之前主流的PD3.0標準，PD3.1標準不僅新增28V、36V、48V三種拓展輸出電壓，還將最大輸出功率由100W提升至240W，這突破了現有的大功率使用場景，有望將快充標準擴展至新的應用領域。為了加速USB PD3.1充電設計，大聯大友尚基于onsemi NCP1680、NCP13994、NCP4306和FAN65004芯片推出PD3.1電源適配器方案，可為用戶帶來高效的充電體驗。
圖示2-大聯大友尚基于onsemi產品的PD3.1電源適配器方案的場景應用圖
NCP1680是一款CrM圖騰柱PFC控制器。其內置兩個半橋，一個以PWM開關頻率驅動，用于PFC升壓。另外一個半橋以交流電頻率進行同步整流，從而可消除傳統整流電路中的整流橋損耗，提高轉換效率，并降低散熱需求。此外，NCP1680的內部補償數字環路控制采用恒定導通時間CCM架構，具有谷值開關功能。且無需霍爾效應傳感器即可實現逐周期電流限制。
NCP13994是一款高性能電流模式控制器，適用于離線電源中的半橋諧振轉換器。其集成X2電容器放電、啟動電流源和柵極驅動器，可簡化布局、減少電源中的外部元器件數量。并且NCP13994具有一個專用輸出，能夠在需要PFC前級的應用中連接PFC控制器。
NCP4306是一款同步整流控制器，專為控制開關模式電源中的同步整流MOSFET而設計，該控制器可用于各種拓撲結構，如DCM或CCM反激式、準諧振反激式、正向和半橋諧振LLC。
FAN65004是一款寬VIN的高效同步降壓穩壓器，集成了高端和低端功率MOSFET。該器件采用固定頻率電壓模式PWM控制器，提供完整的保護功能，包括過流保護、熱關斷、欠壓鎖定、過壓保護、欠壓保護和短路保護等。

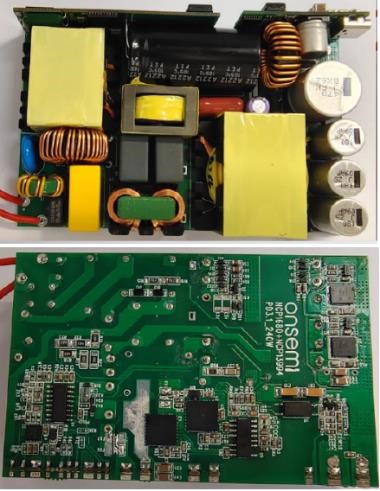

圖示3-大聯大友尚基于onsemi產品的PD3.1電源適配器方案的實體圖
除了上述器件，本方案還搭載了NCP58921 GaN器件、NTMT064N65、NCP51530等產品，能夠進一步提高充電效率和穩定性。未來，隨著快充技術繼續向更高的充電功率演進，其應用范圍還將進一步拓展。在這個過程中，大聯大將持續為客戶提供優質的快充方案，幫助大家快速邁入萬物快充時代。
核心技術優勢：
• TPPFC+LLC+DC直流拓撲；
• 使用iGaN的高頻操作；
• PFC和LLC在輕載和PFM模式Skip operation在DC-DC轉換器；
• 輸出精確OVP，輸出OCP、SCP、開環保護；
• 功率密度：30W/in³。
方案規格：
• 輸入電壓AC：90V-265V；
• 輸出電壓DC：5V、9V、12V、15V、28V、36V、48V；
• 最大輸入功率：240W；
• 紋波和噪聲：<100mV；
• 平均效率：94.5%&96.2%在115Vac&230Vac/48V5A；
• PCB尺寸：98mm×62mm×21.5mm。 |
