隨著全球家用電器變頻化的加速滲透，5G、AI以及數據計算等終端系統復雜度的提升，也為智能功率模塊市場帶來大量增長。IPM智能功率模塊不僅可以簡化電路設計，減少在電路中的占用空間，還可以提高電路的運行可靠性，廣泛應用于消費電子、家電、汽車、軌道交通、工業設備、新能源、智能電網等眾多領域。

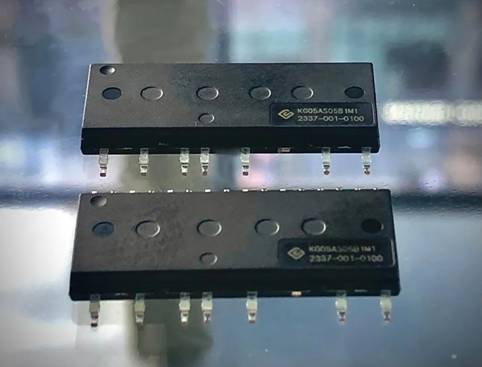

為響應市場需求，森國科推出一款緊湊型全塑封SOP-23H封裝的IPM智能功率模塊KG05AS05B1M1（500V，5A） ，這是一款高集成、高可靠性的三相無刷直流電機驅動電路模塊，目前可為風扇類、廚房煙機、高速風筒、風機、泵類等小功率電機驅動產品提供經濟高效的解決方案。
森國科IPM智能功率模塊KG05AS05B1M1集成了6個MOS管和3個半橋高壓柵極驅動電路，具備欠壓保護和失效保護功能，以保證電子設備的安全和可靠性。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。KG05AS05B1M1封裝采用了高絕緣、易導熱和低電磁干擾的設計，使其具備開關速度快、功耗低、抗干擾能力強和高可靠性等優點，有利于近一步降低系統成本。
性能特點
• 開關頻率10kHz以上
• 三相500V快恢復功率MOS管，內置保護功能柵極驅動
• 內置自舉二極管
• 獨立的負直流端便于三相變頻器電流檢測的應用
• 完全兼容 3.3V 和 5V 的 MCU 的接口，高電平有效
• 優化并采用了低電磁干擾設計
• 內置負溫度系數電阻用于溫度檢測
• 內置欠壓保護高壓柵極驅動電路
• 1500Vrms/min絕緣級別

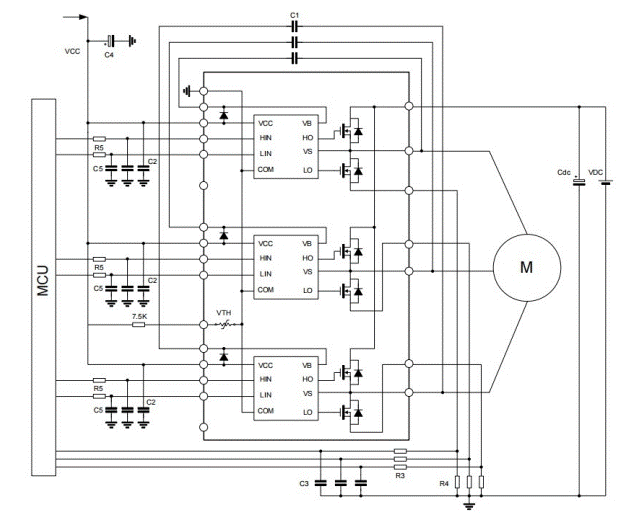

應用電路
IPM智能功率模塊因其高效穩定、多重保護、靈活可調和應用廣泛等特點受到了汽車、工業設備、新能源等產業等多個領域的需求驅動。預計未來IPM市場將繼續保持增長，并呈現出更多的應用領域。森國科也將會(huì )加大技術創(chuàng )新與探索，推出更多系列新品，敬請期待！
