致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于中科藍訊（Bluetrum）AB5301A的藍牙音箱開發板方案。

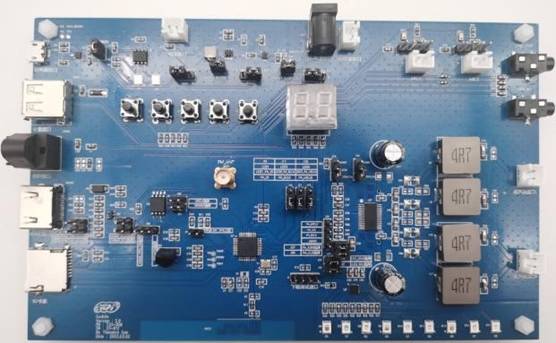

圖示1-大聯大世平基于中科藍訊產品的藍牙音箱開發板方案的展示板圖
在藍牙技術的持續迭代下，藍牙音箱作為一種方便、小巧的無線音頻設備越來越受到人們的歡迎。其憑借便捷的連接方式、卓越的音質以及廣泛的兼容性，不僅可以為消費者帶來出色的音樂(lè )體驗，還可以作為智能家居的中心控制器，通過語音控制和遠程控制，實現家居設備的智能管理�；诖吮尘�，大聯大世平推出基于中科藍訊AB5301A微控制器的藍牙音箱開發板方案，該方案可助力開發者快速完成藍牙音箱的設計，并實現出色的音頻性能和無線連接穩定性。
圖示2-大聯大世平基于中科藍訊產品的藍牙音箱開發板方案的場景應用圖
本方案可以分為電源模塊、音頻輸入模塊、音頻輸出模塊、LED顯示、人機交互、下載調試接口和最小系統等多個組成部分。其中，最小系統中的主控芯片采用的是中科藍訊旗下AB5301A高性?xún)r(jià)比藍牙芯片。該芯片基于RISC-V 32位開源內核架構，主頻最高可達125MHz，并支持BT 5.3雙模藍牙。除BLE數據傳輸外，BT還可實現藍牙通話功能。不僅如此，AB5301A最大內置8Mbit Flash空間，支持USB、SD、AUX和MIC等多種音頻模式，同時支持16bit立體聲DAC和雙通道16bit ADC，并且帶有 音頻傳輸接口，適用于各種智能音箱產品。

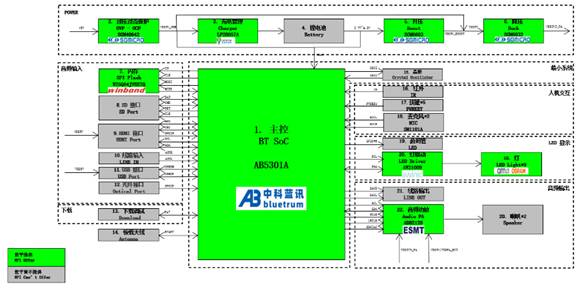

圖示3-大聯大世平基于中科藍訊產品的藍牙音箱開發板方案的方塊圖
除了作為核心主控的AB5301A產品外，本方案集成了圣邦微（SGMICRO）旗下的過壓過流保護芯片、升壓/降壓芯片、微源半導體的充電管理芯片、華邦（Winbond）的閃存產品、艾為（Awinic）的LED驅動芯片、晶豪科技（ESMT）的音頻功放芯片以及艾邁斯歐司朗（ams OSRAM）的LED產品等。得益于這些產品的先進性能，本方案可加速K歌音箱、桌面音箱、Soundbar、Subwoofer等產品的開發。
核心技術優勢：
• 可以支持多達7種音頻的輸入模式，如HDMI、光纖模式等；
• 支持多種功率的音頻輸出選擇，可根據音頻輸出選擇驅動電壓，如5V、24V；
• 支持電池和USB供電兩種供電模式，在USB供電時，支持過壓過流過溫保護和充電管理。
方案規格：
• 支持通過按鍵實現對電源開關控制、模式切換、音量加減、調節上下曲等；
• 支持遙控器發送命令，IR接受信號對開發板功能進行控制；
• 支持五腳LED數碼管顯示音頻輸入模式；
• 支持實現9組單色LED燈實現呼吸閃爍的氛圍燈效；
• 支持SD卡、U盤、HDMI、光纖、Flash的音頻輸出；
• 支持LINE IN & LINE OUT的音頻輸入輸出；
• 支持2路硅麥和外接駐極體兩種可選模式收音；
• 實現PA對音頻功率的放大，最大可選擇25W×2的功率輸出；
• USB供電時，最大耐壓為7.6V，可調電流范圍為1381mA~2105mA；
• 電池供電時，可編程的電流高達1A，支持反接電池保護，恒壓恒流自動熱調節確保最大充電效率。 |
