以少量的外接元器件實現了業界最小的安裝面積，有助于車載相機模塊的小型化

美蓓亞三美株式會(huì )社(MinebeaMitsumi Inc.) 旗下的艾普凌科有限公司（ABLIC Inc.，總裁：田中誠司，總部地址：東京都港區，下稱“ABLIC”）今天推出了車載用降壓型DC-DC控制器「S-19954/5系列」。

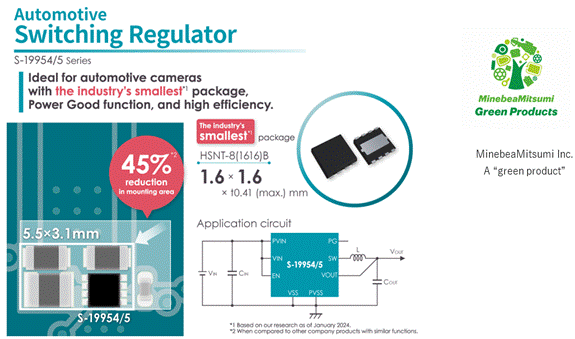

今天推出的新產品「S-19954/5系列」是5.5V工作、1A輸出的降壓DC-DC控制器，采用了業界最小(※1)的HSNT-8(1616)B(1.6×1.6×t0.41mm)封裝。以往的DC-DC控制器電路需要5個以上外接元器件構成，而「S-19954/5系列」因內置有設定輸出電壓的反饋電阻電路(※2)和相位補償電路(※3)，可以使用最小的線圈1個、電容器2個來構成應用電路。憑借這些特點，可以實現業界最小的安裝面積(※4) (比以往減少45%)，并成為相機模塊小型化的主力產品。

另外，「S-19954/5系列」還備有監視IC的輸出電壓在正常范圍內的Power Good功能，當輸出電壓超越規定范圍時，可以將錯誤標志通知微機，為提高系統的安全性能做出貢獻。

[主要特點]

1. 因采用業界最小的超小型封裝，同時減少外圍元器件數，實現了業界最小的安裝面積
2. 使用Power Good功能，為提高系統的安全性能做出貢獻
3. 業界最高水準的高效率

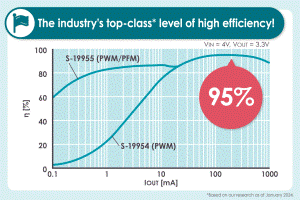

「S-19954/5系列」的高效率在功能相同產品中達到了業界最高水準(在輸入電壓4V、輸出電壓3.3V時為95%)的功率轉換效率。

4. 可以選擇PWM控制、PWM/PFM控制

可以選擇控制方式，「S-19954系列」為PWM控制，「S-19955系列」為PWM/PFM切換控制�！窼-19955系列」通過獨創(chuàng )的PWM/PFM切換技術，在PFM控制時，VOUT不會(huì )發生過大的紋波電壓，可以恒定電壓輸出。

(※1, 4）作為5.5V工作、1A輸出的車載降壓DC-DC控制器。根據本公司截止2024年1月的調查
(※2)反饋電阻電路是設定輸出電壓的電阻電路　　
(※3)相位補償電路是抑制振蕩并穩定輸出電壓的電路

[同時上線產品]

5.5V工作、0.6A輸出的車載用降壓型DC-DC控制器「S-19952/3系列」

[應用案例]

・車載器械的二次電源
・相機模組
・車載用 (引擎、變速器、汽車懸架、ABS、EV / HEV/ PHEV關聯器械等)
