在移動電子產品中，大多使用鋰電池供電，因此充電方案必不可少，在使用充電接口充電時，勢必會(huì )遇到浪涌或過電壓等情況，OCP9225AH為此而設計。利用獨特的電路設計，可使輸入端能夠抵抗100V的surge電壓，并且具有DC過電壓保護。

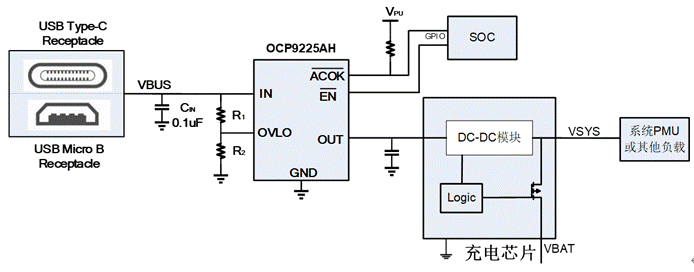

OCP9225AH應用場景
OCP9225AH采用低Ron內部FET，工作范圍為3V_DC至28V_DC，導通時Ron僅為18mΩ，很大的降低功率損耗。內部鉗位器能夠分流±100V的浪涌電壓，保護下游組件并增強系統的穩健性。
OCP9225AH具有過電壓保護功能，如果輸入電壓超過OVP閾值，可使內部FET斷電。OVP閾值可通過可選的外部電阻器進行調節，公式為VIN_OVLO = 1.2× (R1+R2)/R2。過溫保護也會(huì )在140℃時關閉設備（典型情況）。

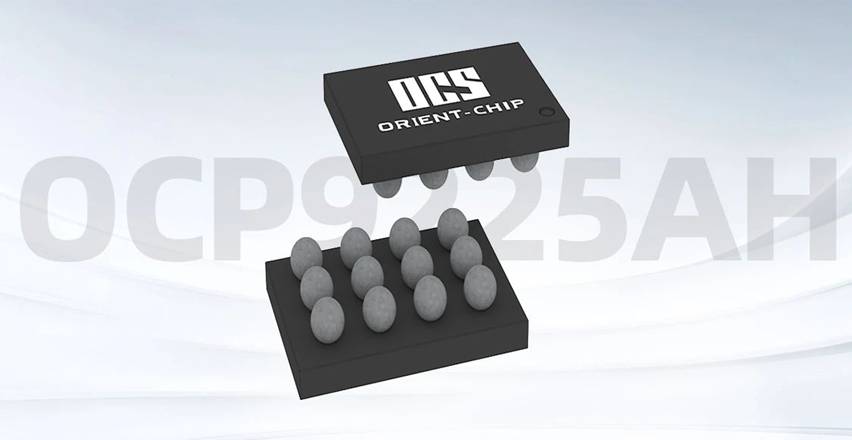

OCP9225AH有完全“綠色”兼容的1.237mm*1.912mm WLCSP-12B封裝。

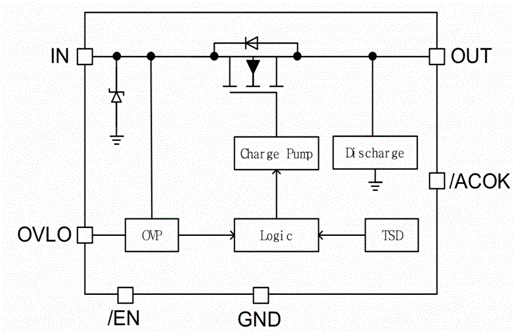

OCP9225AH內部框圖
OCP9225AH還具有一個默認版本，將R1空貼，R2改為0歐姆，即可使用默認OVP功能。OCP9225AH默認OVP為6.8V，使用默認OVP，可減少外圍器件，達到減小成本的目的。
OCP9225AH適用于手機、PAD、POS機等移動充電設備。 |
