一、常用的幾種充電方式介紹：

• 恒流限壓方式

該方式主要應用在在線(xiàn)UPS等領(lǐng)域。鉛酸蓄電池充電過(guò)程分兩個(gè)階段， 第一階段為恒流過(guò)程， 電流值一般設定在0.3C以?xún)? 第二階段為恒壓階段， 電壓設定在13.7V左右（以12V電池為例）。 對完全放空的電池， 用這種方法一般需要40個(gè)小時(shí)以上才能完全充滿(mǎn)電池。這種充電方法的優(yōu)點(diǎn)是電路簡(jiǎn)單， 可以給系統并連供電， 長(cháng)時(shí)期充電也無(wú)過(guò)充隱患。 不足之處是充電時(shí)間太長(cháng)。在電信和應急照明系統中， 基本都是這種充電模式。

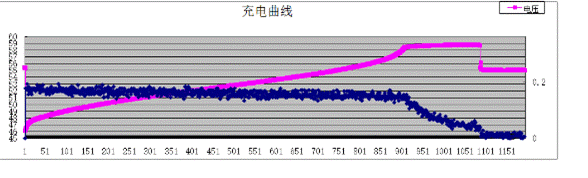

•“恒流+均充+浮充”三段式

主要應用于需頻繁充方電的場(chǎng)所（如電動(dòng)自行車(chē)）

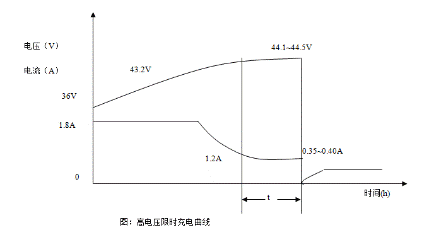

• 恒流+定時(shí)均充+浮充”改進(jìn)三段式

這是一種改良的三段式， 其定時(shí)均充的目的是降低蓄電池異常失水和發(fā)熱變形的隱患；

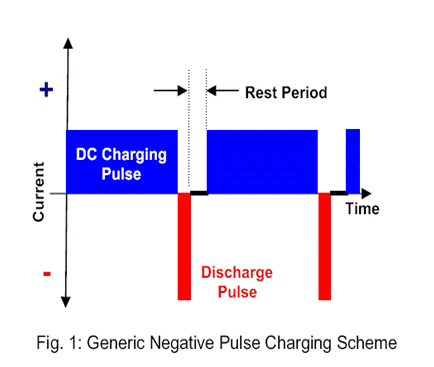

•多階段正（負）脈沖式

理論上講， 用正負脈沖方式充電有助于降低電池充電過(guò)程中的”硫化”和”極化”現象，增加正負極氫氧氣體的復合率， 減少電池失水。 但是具體量化的效果到目前為止在國際上仍有較大爭議。 這種理論最早在上世紀60年代已經(jīng)出現，到目前爭議仍然較大。 盡管對正負脈沖的效果有爭議， 但大家都一直承認： 合理的運用脈沖充電方式對電池本身并沒(méi)有明顯的不良后果。

二、如何判定蓄電池是否充滿(mǎn)

• 在電池可接受的電流和電壓范圍內， 當流入電池的電能不再轉化為蓄電池的化學(xué)能，進(jìn)而使電池發(fā)熱時(shí)， 就可以認為電池已經(jīng)充滿(mǎn)， 因為如果再充入過(guò)量電流時(shí)， 蓄電池會(huì )嚴重發(fā)熱排氣甚至爆裂損壞。

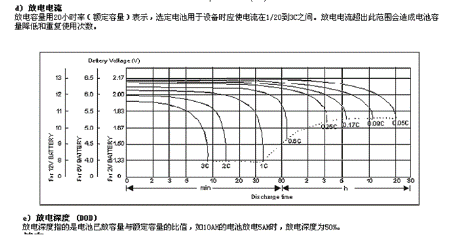

• 測定一個(gè)完全充滿(mǎn)電的電池的容量（安時(shí)數）時(shí)， 用恒流電子負載最為準確和方便。 注意用不同放電倍率放電時(shí)得到的”時(shí)間電流成積（AH）”是不完全一直的， 具體差異見(jiàn)電池廠(chǎng)家的技術(shù)曲線(xiàn)表。

三、蓄電池容量下降和失效的原因

• 充電不足

從電化學(xué)反應看，充電不足表現為陰陽(yáng)兩極板硫酸鉛不能全轉變?yōu)楹＞d狀鉛和二氧化鉛，這使電池電容量不足，如長(cháng)期充不足電，則會(huì )造成硫酸鉛結晶，顆粒增大，使極板硫化，電池品質(zhì)變劣。|

• 過(guò)度充電

過(guò)度充電，會(huì )使陽(yáng)極產(chǎn)生的氧氣量大于陰極的吸收能力，從而使電池內壓增大，最終沖開(kāi)安全閥，氣體外溢，導致電解液減少。另外過(guò)度充電，對陰陽(yáng)極板活性物質(zhì)也會(huì )產(chǎn)生沖擊作用，使活性物質(zhì)軟化，破壞了正極板的格子界面，并使a分子變成b分子，而b分子是不可逆的。即使再充電也不能恢復容量，電池壽命大大縮短。

•　電池工藝差 在電池生產(chǎn)過(guò)程中因工藝缺陷而引起的安全閥漏液、正極板腐蝕、變形、活性物質(zhì)脫落、軟化等引起的失效

四、充電器如何延緩電池的容量衰竭

• 盡可能100%的充滿(mǎn)電池，讓電池中的化學(xué)物質(zhì)全部參加充放電反應， 減少硫酸鉛結晶的生成和堆積擴大。

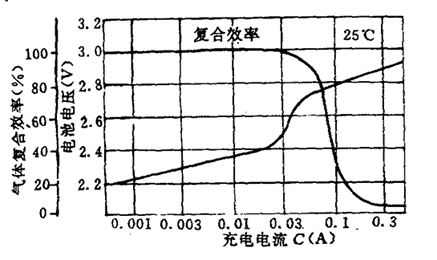

• 在充電后期，要采取必要措施減少氣體析出速度和析氣量， 從而減少電池電解液的損失（簡(jiǎn)稱(chēng)失水）如果采用兩段式恒流恒壓方式，上述兩條很容易實(shí)現， 但是對于電動(dòng)自行車(chē)應用領(lǐng)域， 40個(gè)小時(shí)的充電時(shí)間是根本不切合實(shí)際的。 人們能接受的正常充電時(shí)間必須小于12小時(shí)， 因此必須采用三段式或智能脈沖式方能滿(mǎn)足對充電時(shí)間的要求。 無(wú)論是普通三段式還是脈沖式，充電的后期如果電壓電池較低， 則在限定時(shí)間內充電不足， 如果充電電壓較高， 必然會(huì )引起電極附近大量析出氣體。 下頁(yè)圖示為析氣與復合和具體數據。 當析出的氫氣氧氣氣體不能及時(shí)復合壓力增大時(shí)，電池就會(huì )通過(guò)排器閥排氣失水‘設計合理的充電器應該在保證在限定的時(shí)間內首先保證充滿(mǎn)電， 同時(shí)要盡可能減少氣體析出速度和析氣量。

五、多角度看待脈沖充電技術(shù)

• 理論上講， 用正負脈沖方式充電有助于降低電池充電過(guò)程中的”硫化”和”極化”現象，增加正負極氫氧氣體的復合率， 減少電池失水。

• 合理的運用脈沖充電方式對電池本身并沒(méi)有明顯的不良后果。

• 國內多家充電器制造企業(yè)和個(gè)人都聲稱(chēng)他們的脈沖充電器可以延長(cháng)電池壽命一倍以上。效果究竟有多少， 相信一兩年后廣大消費者會(huì )有結論。 對脈沖充電的功效40年來(lái)國際上還沒(méi)有形成一致的看法， 也許再等兩年中國的大批實(shí)踐數據會(huì )提供足夠的論據。
