絕緣電阻的重要性
絕緣電阻在保持電機電氣系統的完整性方面起著舉足輕重的作用。電機內部的絕緣材料，如繞組絕緣層和電纜絕緣層，可防止意外的電氣接觸和泄漏電流到外殼外部。隨著時間的流逝，環境因素、溫度波動和運行壓力源會(huì )降低這種絕緣性能，導致性能下降，在極端情況下，還會(huì )導致災難性故障。
Megger 測試專門設計用于測量絕緣層的電阻，有助于在潛在問題升級之前識別它們。通過評估絕緣電阻，工程師可以深入了解電機的整體健康狀況并預測潛在故障。定期兆歐表測試是一種主動方法，可防止意外停機、延長電機壽命并提高整體系統可靠性。
手持式 Meggers
便攜式、用戶友好的手持式兆歐表適用于常規絕緣電阻測試。它們通常用于移動性至關重要的現場應用。即使在今天，這些儀器通常也包括曲柄手柄和模擬顯示器，無需電池。
電動 Meggers
電動兆歐表還配備了自動電壓調節和數據記錄等附加功能。這些儀器適用于更全面的測試，通常用于實驗室或車間環境。
數字兆歐表
數字兆歐表提供的讀數，并且通常配備數據存儲、藍牙連接和可編程測試序列等功能。它們是深入絕緣電阻分析的理想選擇。
高壓管理器
對于高壓應用，采用專用的高壓兆歐表。這些儀器可以產生幾千伏的測試電壓，使其適用于測試大型電機和高壓系統。
如何管理電機
Megger 測試涉及向電機絕緣系統施加高壓直流電位并測量由此產生的電流。該測試提供了絕緣電阻的可量化測量，通常以數百兆歐甚至千兆歐姆表示。
標準萬用表不適合此應用，因為電池施加的電壓將無法提供甚至可以在標準歐姆表的工作范圍內測量的電流（通常只能達到幾十兆歐）。
要對電機進行兆歐表測試，請按照以下常規步驟操作：
準備電機：在開始測試之前，請確保電機已斷電并正確隔離。斷開電機與電源的連接并釋放任何存儲的電能（許多 1 相交流電機都有一個啟動電容器）。斷開或電機起動器可以很容易地斷開電源。
選擇 Megger 儀器：根據電機的額定電壓選擇合適的兆歐表儀器。Meggers 有各種電壓范圍可供選擇，選擇正確的電壓對于獲得準確的結果至關重要。
連接 Megger：將兆歐表的引線連接到電機輸入端子。正極引線連接到電機的繞組，而負極引線連接到電機的框架或接地。這種配置允許兆歐表測量從繞組到地面的絕緣電阻。圖 3 和圖 4 分別以圖表方式演示了交流和直流電機的兆歐表測試的正確布局。

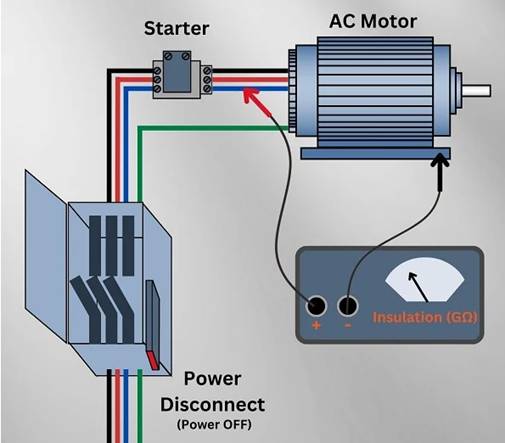

圖3.交流電機和相關起動設備的典型兆歐表測試布局。圖片由控制自動化工程團隊提供
將兆歐表連接到直流電機

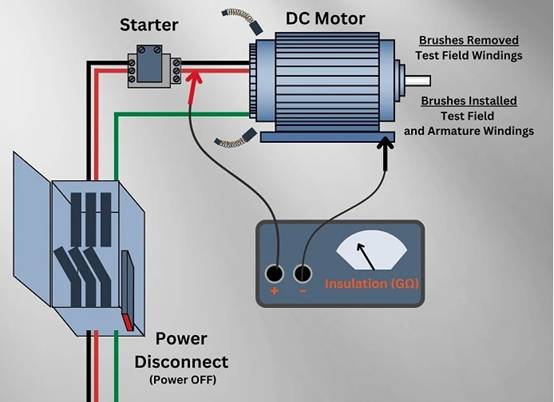

圖4.直流電機的典型兆歐表測試布局。圖片由控制自動化工程團隊提供
施加測試電壓：將兆歐表設置為所需的測試電壓，通常在 500 至 5000 伏之間，具體取決于電機的規格。施加測試電壓tage 并留出足夠的時間讓讀數穩定。
記錄和分析結果：記錄兆歐表上顯示的絕緣電阻值。電阻值越高表示絕緣完整性越好。將獲得的值與電機的規格或行業標準進行比較，以評估絕緣狀況。
解釋結果：在電機運行條件下分析結果。絕緣電阻的顯著降低可能表明濕氣進入、污染或絕緣故障。根據調查結果，可能需要進一步調查或采取糾正措施。
Megger測試的應用
雖然兆歐表測試對于正確的電機維護至關重要，但兆歐表測試是一種通用的診斷技術，適用于各個行業。其他一些應用包括：
變壓器測試
變壓器是配電過程中的關鍵步驟。Megger 測試用于評估變壓器繞組的絕緣電阻，確保其可靠和安全運行。
電纜測試
Megger測試用于評估電力電纜的絕緣完整性。這在電纜故障可能導致重大中斷和安全隱患的行業中尤為重要。
開關設備測試
開關設備控制電力流量，定期進行兆歐表測試，以確保其組件的絕緣電阻，防止電氣故障并確保操作人員安全。
發電機測試
無論是用于發電廠還是備用系統的發電機，都要經過兆歐表測試，以驗證其繞組的絕緣電阻并檢測潛在故障。
控制面板測試
在控制面板和配電板上進行Megger測試，以確保電路的絕緣電阻，促進控制系統的安全性和可靠性。
對電機的 Megger 意味著什么
絕緣電阻測試，通常稱為兆歐表測試，是保持電動機和相關電氣系統的可靠性和性能的一個基本方面。通過定期評估絕緣完整性，工程師可以在潛在問題升級之前發現它們，從而防止代價高昂的停機和設備故障。
電機的移動過程涉及施加高壓直流電位并測量由此產生的電流。隨著從手持設備到高壓兆歐表等專用兆歐表儀器的使用，這種診斷技術變得容易獲得且高效。
Megger 測試適用于不同行業，從電機和變壓器測試到電纜和開關設備評估。其主動性允許預防性維護，有助于電氣系統的整體可靠性。 |
