概述

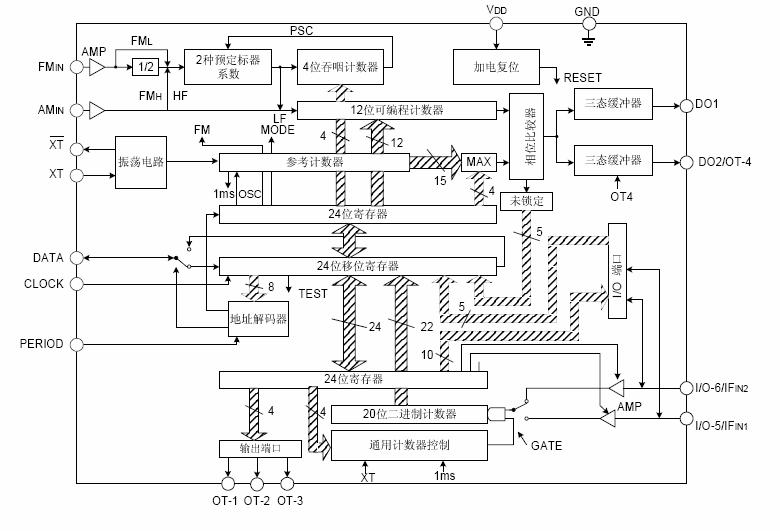

CSC9256是一個數字調諧系統鎖相環電路，內置2個預分頻系數。CSC9256的所有功能都是通過3根串行總線控制，適用于高性能的數字調諧系統。采用SOP-16/DIP-16封裝。
主要特點
* 優化高保真調諧器和汽車音響的數字調諧系統結構
* 內置預定分頻值。當輸入FMIN信號是在輸入頻率為30~150 MHz下操作，輸入AMIN信號時，在頻率0.5~40MHz下操作。
* 16位可編程計數器，并行輸出相位比較器，晶體振蕩器和參考計數器。
* 可以使用3.6MHz，4.5MHz，7.2MHz或10.8MHz晶體振蕩器。
* 15種可供參考的頻率。(使用4.5M的晶振l)
* 內置20位通用計數器，用來測量中頻頻率(IFIN1和IFIN2)。
* 鎖相環誤差檢測精度高(±0.55~±7.15μs)。
* 多個通用I/O管腳可以用作外設電路控制。
* 3個N溝道開漏輸出端口（OFF耐壓：12V），可用作控制信號的輸出。
* 待機模式功能（關閉FM、AM和IF放大器），節約電流消耗。
* 所有功能由3根串行總線控制。
CMOS 結構， 操作電源范圍：VDD=5.0±0.5V
