產品概述

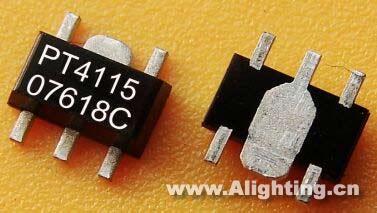

PT4115是一款連續電感電流導通模式的降壓恒流源，用于驅動一顆或多顆串聯LED。PT4115輸入電壓范圍從8伏到30伏，輸出電流可調，最大可達1.2安培。根據不同的輸入電壓和外部器件，PT4115可以驅動高達數十瓦的LED。PT4115 內置功率開關，采用高端電流采樣設置LED平均電流，并通過DIM引腳可以接受模擬調光和很寬范圍的PWM調光。當DIM的電壓低于0.3伏時，功率開關關斷，PT4115進入極低工作電流的待機狀態。 PT4115采用SOT89-5封裝。
主要特點
 極少的外部元器件
 很寬的輸入電壓范圍：從 8 V 到 30 V
 最大輸出 1.2 A 的電流
 復用 DIM 引腳進行 LED 開關、模擬調光和 PWM 調光
 5 %的輸出電流精度
 高達 97 %的效率
 輸出可調的恒流控制方法

應用
 低壓 LED 射燈代替鹵素燈
 車載 LED 燈
 LED 備用燈
 LED 信號燈

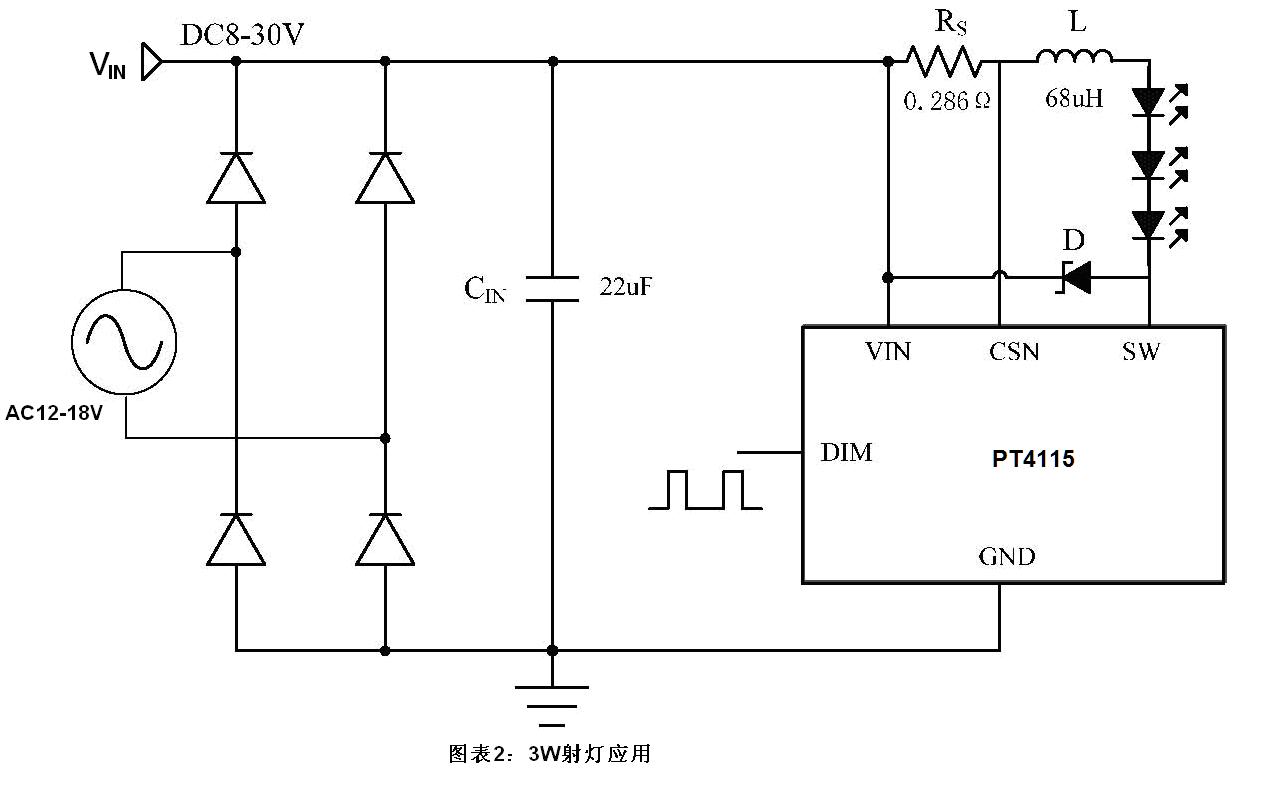

應用電路圖
