當前位置：首頁->產品展示->音量控制IC->CD2399(音頻混響IC)
產品名稱： CD2399(音頻混響IC)
封裝形式： SOP-16/DIP-16
兼容型號： PT2399
產品功能： CD2399 是一款混響處理芯片，該芯片具備數模、模數轉換功能和很高的取樣頻率，同時還 內置了一個44K 的存儲器。
產品規格書下載： CD2399.pdf
在線客服：
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695
申請樣品：  申請樣品

    詳細介紹

產品概述
CD2399 是一款混響處理芯片，該芯片具備數模、模數轉換功能和很高的取樣頻率，同時還內置了一個44K 的存儲器。數字處理部分產生延遲時間。系統時鐘采用內置壓控振蕩器產生，是數字處理電路的一大特點，它使得頻率很容易調整。
CD2399 的優勢在于它具有很低的失真系數和噪聲（NO ＜ − 90dBV），因此能夠輸出高品質的音頻信號。為了追求更簡單的PCB 版圖布局和更低成本，CD2399 的引腳排列和應用電路都進行了優化。
主要特點
􀁺 具有自動復位功能
􀁺 低噪聲，典型情況下，VNO＜−90dBV
􀁺 低失真，THD＜1.0%
􀁺 壓控振蕩器外部可調

典型應用
􀁺 音頻設備帶混音處理器
􀁺 CD−R、車載音響
􀁺 卡拉OK 混頻器
􀁺 VCD、電視、電子音樂(lè )設備

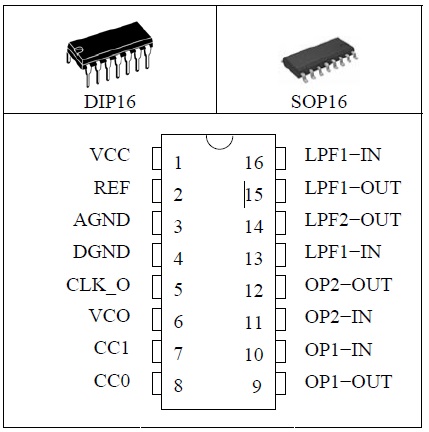

引腳排列

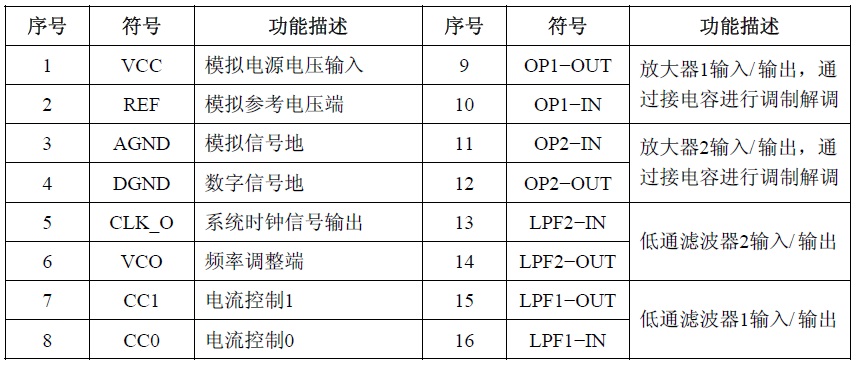

引腳功能

典型應用線路圖

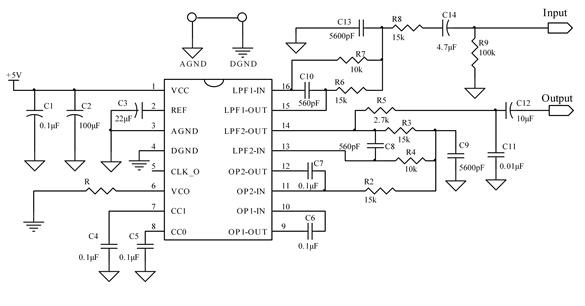

CD2399 外部/延時電路典型應用線路圖

注意：外接電阻R 的范圍10 kΩ ～ 50 kΩ。推薦使用10 kΩ。增加電阻值，延時時間范圍將擴大。

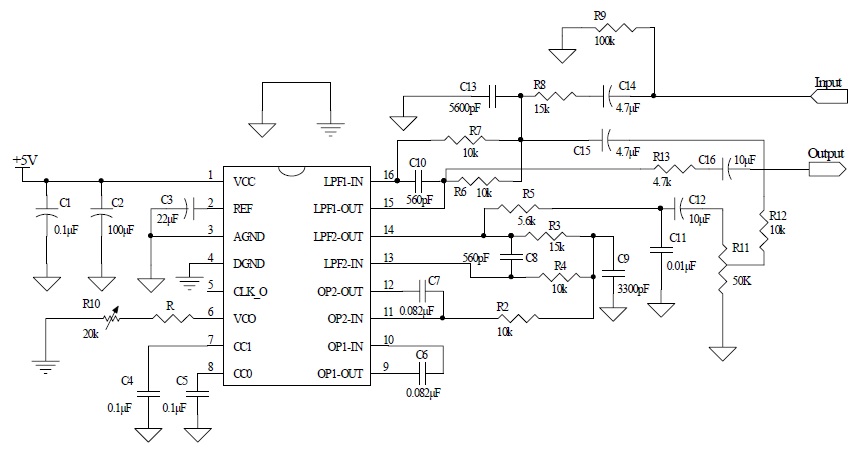

CD2399 混音電路典型應用線路圖
