當前位置：首頁->產品展示->馬達驅動IC/步進電機控制芯片->HR2125(低電壓雙通道H橋正反向步進電機驅動IC） |
|
|
| 產品名稱： |
HR2125(低電壓雙通道H橋正反向步進電機驅動IC） |
| 封裝形式： |
DFN-10 |
| 兼容型號： |
|
| 產品功能： |
HR2125是一種雙通道、低導通壓降的正反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。 |
產品規格書下載： HR2125.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
描述
HR2125是一種雙通道、低導通壓降的正反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR2125內置兩路H橋驅動，可以驅動兩路刷式直流電機，或者一路雙極步進電機，或者螺線管或者其它感性負載。
HR2125內部含有過溫關斷保護。當負載電機是低阻抗的，或者輸出端短路，這樣使能HR2125的輸出電流急劇上升，同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值（典型150℃），HR2125會(huì )關斷所有的輸出，防止潛在安全隱患。只有當確認了芯片回歸到安全的工作溫度，內置溫度遲滯電路才重新控制驅動電路。
特點
●雙通道H橋電機驅動器
●驅動兩路直流有刷電機或者一路步進電機
●低電源供電，1.8V-7V
●低RDS(ON)電阻（0.4Ω），連續輸出電流1A
●支持低功耗待機模式
●內置過溫關斷保護電路
應用
直流電機驅動
玩具機器人控制
鏡頭電機驅動

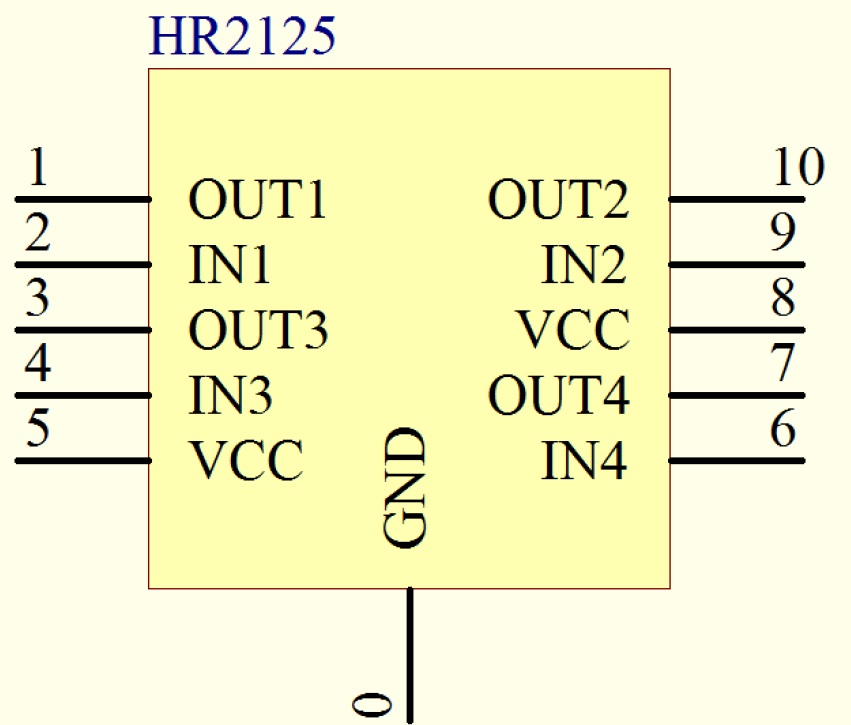

管腳圖

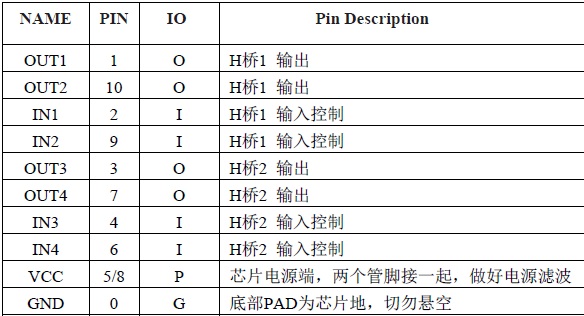

管腳列表

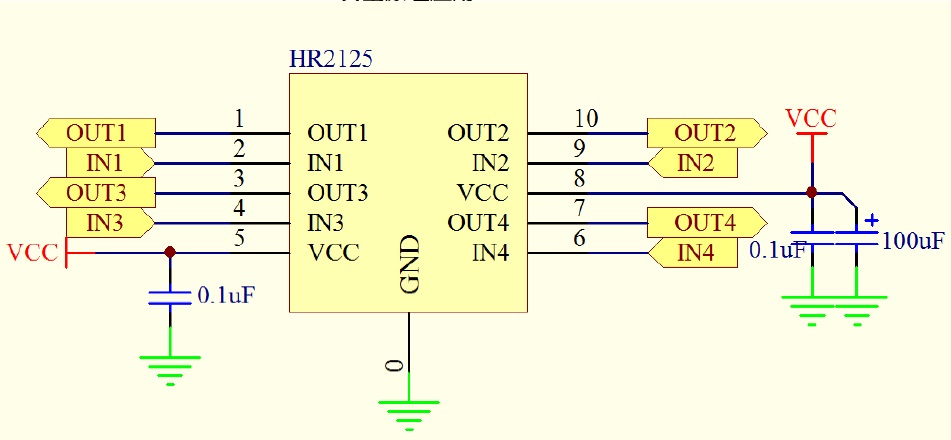

典型應用原理圖
|
|
| |
|
|
| |
| |
|
