簡介
  VAS5280是5V輸入，升壓模式充電管理 IC，適用于雙節串聯鋰/聚合物電池。能自適應任意5V電源進行充電，并且有輸入過壓、欠壓保護。采用同步整流架構，內置 MOSFET 高度集成，外圍元件簡單。通過調節外置電阻，可使升壓充電電流最大達2A ，效率 90%。芯片有多重保護功能： 過溫熱反饋調節、 過溫關斷、 充電計時、 電池過壓與短路保護、電池溫度檢測、異常時停止充電并作燈號異常指示。QFN 封裝提供電池動態均衡的功能，在充電時自動均衡兩節電池電壓，此功能可以增加電池的使用壽命。提供兩種封裝 SOP8-E （無均衡功能）和QFN4X4-16L（帶均衡功能）。

特點
 •功率 MOS 內置，輸入 5V/2A，效率達 90%
 •自動調節輸入電流，自適應任意 5V 供電設備
 •輸入耐壓可達 18V
 •電池飽充電壓 8.4V 和 8.7V 可選
 •動態均衡兩節電池電壓
 •短路涓流/預充涓流/定電流/定電壓模式
 •充電電流由外部電阻靈活調節
 •雙 LED 充電狀態指示
 •輸入過壓、欠壓保護
 •輸出過流、過壓、短路保護
 •支持充電 NTC 溫度保護
 •芯片過溫熱反饋調節，過熱關斷保護
 •充電超時保護

應用
 •藍牙音箱
 •POS 機，對講機
 •電子煙
 •微型投影儀
 •應急燈
 •其他以雙節鋰/聚合物電池供電設備

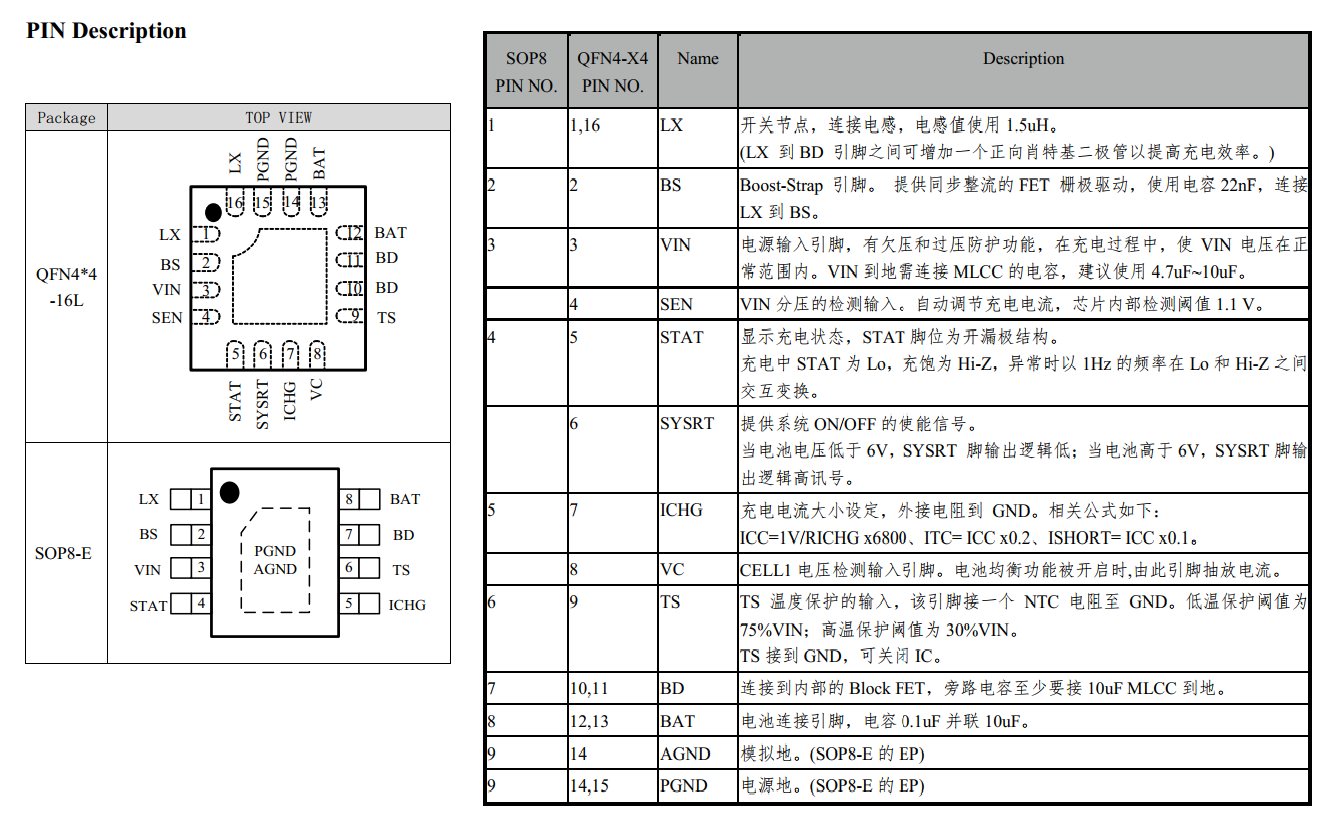

管腳定義說明

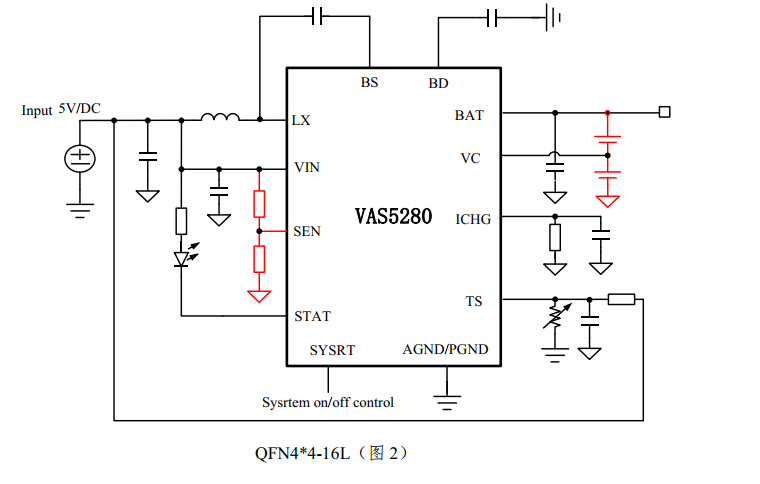

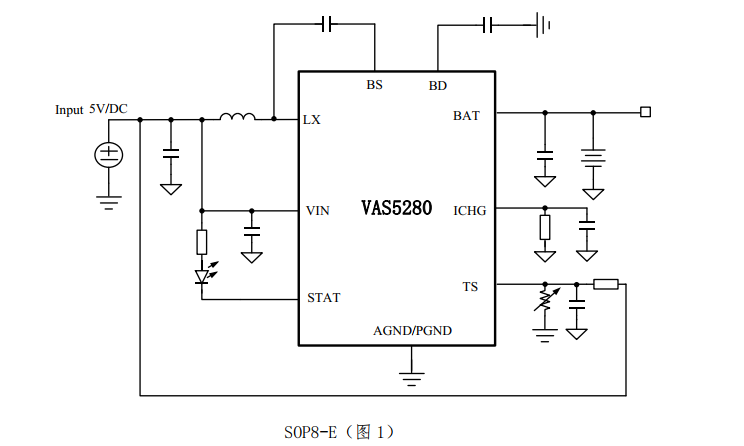

典型應用原理圖
