當前位置：首頁->產品展示->功放IC->CS8516(應用于收音機的5V-15V寬電壓AB/D類切換功能30W貼片單聲道音頻功放IC） |
|
|
| 產品名稱： |
CS8516(應用于收音機的5V-15V寬電壓AB/D類切換功能30W貼片單聲道音頻功放IC） |
| 封裝形式： |
EQA-16 |
| 兼容型號： |
|
| 產品功能： |
30W/15V/4Ω |
產品規格書下載： CS8516.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
|
CS8516E是一款適用于雙節鋰電以及鉛酸電池供電應用,固定增益,帶三種防破音模式,AB/D切換,靜音功能,單聲道音頻功率放大器。在9V以?xún)裙╇姷那闆r下,可以驅動低至2Ω 的揚聲器,最大輸出20W功率;在12V以?xún)裙╇姷那闆r下,可以驅動低至3Ω 的揚聲器,最大輸出25W功率;CS8516E AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,為終端產品提供了極致的功率輸出.
CS8516E的全差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8516E采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾， 對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS8516E內置了過流保護,短路保護和過熱 保護,有效的保護芯片在異常的工作條件下不被損壞
CS8516E提供了纖小的的EQA16封裝形式供客戶選擇 ,封裝尺寸和ESOP8一致, 其額定的工作溫度范圍為-40℃至85℃。
描述
輸出功率
PO at 10% THD+N, PVDD = 15V
RL = 4 Ω 30W(D MODE NCN OFF）
PO at 10% THD+N, PVDD = 12V
RL = 3 Ω 25W(D MODE NCN OFF）
PO at 10% THD+N, PVDD = 12V
RL = 4 Ω 19W(AB MODE）
AB類使用的最高電壓不得超過12V,負載不得低于4Ω
PO at 10% THD+N, PVDD = 9V
RL = 2Ω 20W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：5V到15V
擴頻功能
固定64倍增益，集成10K輸入電阻,640K反饋電阻
內置三種防破音模式
無需濾波的Class-D結構
最高93%的效率(PVDD=12V)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (18mA)
低關斷電流 (1µA)
過流保護，短路保護和過熱保護
應用
便攜式藍牙音箱
拉桿音箱
多波段收音機

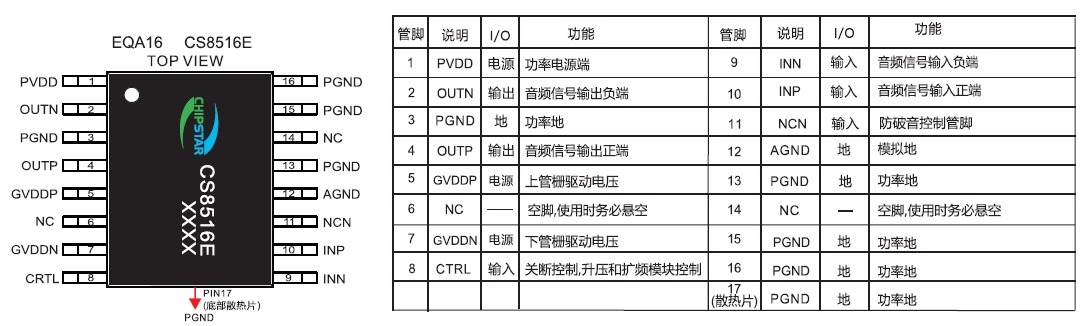

引腳排列以及定義

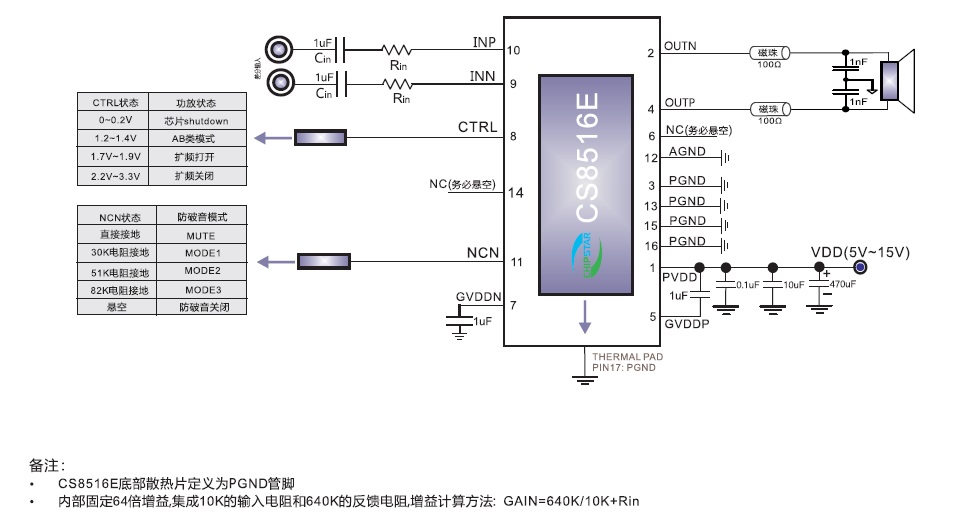

典型應用圖
|
|
| |
|
|
| |
| |
|
您可能對以下產品感興趣 |
|
|
|
| 產品型號 |
功能介紹 |
封裝形式 |
工作電壓 |
備注 |
兼容型號 |
| IU8689 |
2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10% |
EQA-28（散熱片在背部） |
5V-28V |
低空載電流,AM抑制功能,帶主從模式,145W單聲道、2X75W立體聲D類音頻功放 |
|
| IU5706 |
寬輸入范圍（4.5V-24V）同步升壓控制器，支持高達36V的輸出電壓。 |
EQA-16 |
4.5V-24V |
具有寬輸入范圍的低靜態電流同步升壓DC-DC控制器 |
|
| ACM3108 |
2×25W, 1% THD+N, 16V, 4Ω, BTL ；
1×50W, 1% THD+N, 16V, 2Ω, PBTL
|
TSSOP-28 |
4.5V-16V |
動態調整升壓CLASS H功能、25W雙聲道/50W單聲道D類音頻功放IC |
AD52068/TPA3110 |
| ACM8622 |
2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%)；
2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%) |
TSSOP-28 |
4.5V-14.5V |
內置DSP音效處理算法、2×14W立體聲/ 1×23W單聲道、數字輸入D類音頻功放IC |
TAS5805/ACM8625/ACM8628 |
| HT366 |
2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) |
TSSOP-28 |
4.5V-16V |
具有防破音功能的免電感濾波2×20W D類立體聲音頻功放 |
TPA3110/AD52068/CS3817 |
| HT81696 |
雙鋰電8.4V：2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V：52W/3歐(VOUT=17V, THD+N= 10%) |
TSSOP-28 |
2.7V-17V |
內置升壓的30W立體聲D類音頻功放 |
HT81698 |
| CS8536 |
2X27W/14.4V/4Ω |
EQA-28 |
5V-15V |
擴頻模式,靜音功能,三種防破音模式,AB/D切換,2X27W立體聲音頻功放 |
|
| CS8683 |
130W/30V/4Ω |
EQB-32（散熱片在頂部，支持外接散熱器） |
4.7V-45V |
130W單聲道D類功放IC，具有AM干擾抑制功能 |
|
| CS83705 |
18W/2.8V-5.5V(內置升壓模塊）/3Ω或26W/7.4V(內置升壓模塊）/2Ω |
EQA-16 |
2.7V-12V |
涵蓋單雙節鋰電和12V適配器雙電源供電應用,適用于2.7V~12V各個供電節點,三種防破音模式,AB/D切換功能,擴頻功能,靜音功能,內置升壓,恒定26W輸出功率R類單聲道音頻功率放大器 |
CS83702 |
| CS5315 |
CS5315E是一款26V輸入，三節鋰電池或鋰離子聚合物電池的降壓型 充電管理IC。 |
EQA-16 |
13V-26V |
3A全集成同步降壓型三節鋰電池充電管理IC |
CS5305/CS5310/CS5318 |
| CS8676 |
2X20W/12V/4Ω或33W/16V/4Ω |
ESOP-16 |
5V-18V |
擴頻功能,低空載電流,40倍增益,免濾波,2X20W&33W(PBTL) D類音頻放大器 |
|
| CS5095 |
CS5095E是一款5V輸入,最大1.2A充電電流,支持三節鋰電池串聯應 用,鋰離子電池的升壓充電管理IC. |
ESOP-8 |
3.5V-6.0V |
5V USB輸入,最大1.5A充電電流,帶NTC,三節鋰電升壓充電管理電路 |
CS5080/CS8082/CS5090 |
| CS8630 |
32W/16V/4Ω |
ESOP-10 |
5.7V-17V |
固定40倍增益,免濾波,32W單聲道D類音頻放大器 |
|
| CS8509 |
8.5W/8.5V/4Ω |
ESOP-8 |
2.5V-8.8V |
超低EMI、AB類/D類切換8W單聲道音頻功放IC,管腳兼容CS8508 |
CS8508 |
| HT8693 |
11W/9V/4Ω |
ESOP-8 |
3V-9V |
3V-9V寬電壓10W具有防破音單聲道D類音頻功放IC |
|
| NT39408 |
AV TFT LCD Source Driver IC，600/720 Output |
COG |
|
|
HX8226-A |
|
| |
|
| |
|
|
|
| |
