使用Yamaha音頻功放YDA145播放音樂(lè )時出現pop開關噪聲。解決過程曲折，幾番接近結果，由于誤導沒有繼續自己的想法。

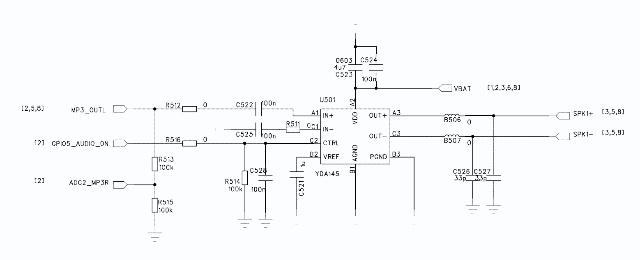

 以下是YDA145原理圖，和調試步驟:

1.去掉CTRL 網絡(luò )100nF電容（C528）;

2.換C521(VREF)電容為4.7uF/2.2uF;

3.換C522/C525(輸入耦合)電容為33nF;

4.換Vbat端Card23 4.7uF為坦電容;

5.換輸出磁珠B506/B507為10uF電容音量變小pop聲變小;

6.加C526/C527=100pF;

7.嘗試在播放音樂(lè )時將IC_B2腳（Vref）短接到GND，以此關閉輸出，無pop聲出現;

8.去掉R514=100K R516=10K;

9.增加R514=10K R516=10K;

10.情景模式選項菜單中，切換鈴聲時沒有出現pop聲;

   滑蓋聲消失時出現pop Noise

   播放mp3切換音樂(lè )時 出現pop Noise

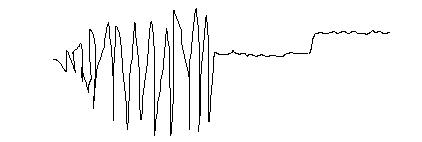

以上措施均在功放周邊硬件電路做處理，在音頻輸入端測得模擬波形大致如下

可以看出音源在消失后CPU直流偏置還繼續存在，并且發生了一次跳變，此次POP聲的根源就是此次直流偏置的跳變。

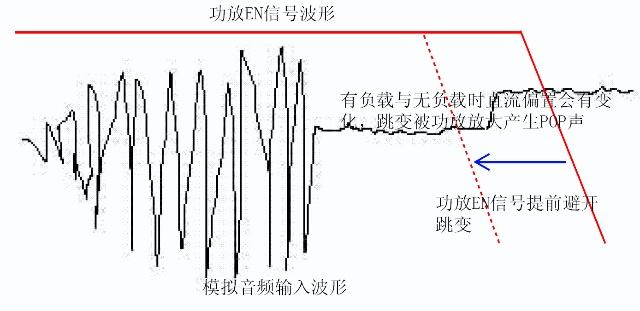

與軟件溝通后將功放關閉的時間提前如下圖

提前之后解決pop噪聲.
