概要
IU8202T是一款支持差分輸入，支持大動態輸出信號400mW單聲道高性能音頻驅動芯片,專為電路板空間有限的便攜設備而設計。IU8202T具有極低的靜態功耗以及極低的底噪。
IU8202T采用單端模式輸出,其直驅模式結構單電源供電時能夠產生以地為參考的輸出,從而省 去了大尺寸的隔直電容,既節省了成本和電路板空間， 也降低了元件的高度。
IU8202T可向16Ω負載提供高達400mW輸出功率,THD+N僅為0.006%。217Hz時具有86dB的高電源抑制比（ 允許該器件工作在嘈雜的數字電源,無需額外的線性穩壓器件)。精巧的咔嗒聲抑制電路消除了啟動與關斷過程中的可聞噪聲。低功耗關斷控制,可以在混聽模式有效的節省能源。IU8202T工作電壓范圍在2.5~5.5V， 待機時僅消耗1.3mA電源電流， 具有短路保護與熱過載保護 .IU8202T封裝形式為DFN1.6X1.6_8L,其額定的工作溫度范圍為-40℃至85℃。
描述
工作電壓范圍：2.5~5.5V
差分輸入
支持大動態輸出信號
單端直驅輸出,避免了輸出電容造成的低頻響應損失
輸出功率： RL=16Ω RL=32Ω
PVDD=5.0V: PO=400mW PO=360mW
PVDD=3.6V: PO=200mW PO=180mW
THD+N: 0.006%
高PSRR(217Hz時為86dB)
精巧的咔嗒聲抑制電路
超低底噪：5μVRMS Ÿ 低靜態電流（1.3mA) Ÿ 關斷控制
短路保護與熱過載保護
符合Rohs標準的無鉛封裝
應用
OWS耳機、智能手表、科穿戴、儀器儀表、手機應用等

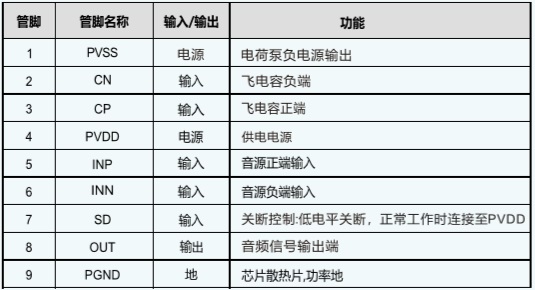

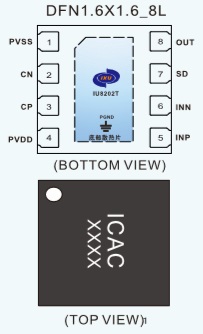

引腳排列以及定義

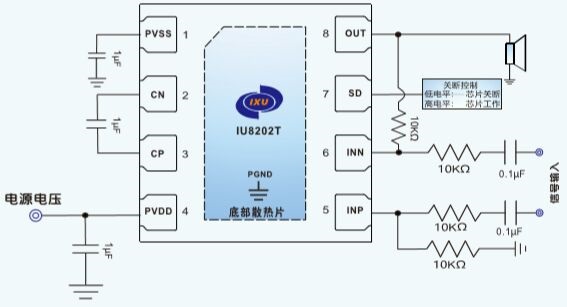

典型應用圖
