概述：
CD7388CP是一片雙通道的數字可預置均衡器電路，采用CMOS工藝制造。它提供5種不同的音響效果選擇模式，即平坦/普通、搖滾樂(lè )、流行音樂(lè )、古典音樂(lè )和爵士樂(lè )。低頻提升可加到任何一種模式中去，以增加音樂(lè )效果的多樣性。CD7388CP提供2種鍵選擇模式，即直接選擇和循環選擇。管腳設置和應用線路都進行了優化，以節省費用和便于PCB布圖。
主要特點：
﹡較寬的工作電壓范圍
﹡低諧波失真和很高的信噪比（THD+N<0.02%,S/N>95dB）
﹡LED顯示輸出模式
﹡五種音響效果選擇
﹡很少的外圍元件
﹡低音提升功能
﹡直接或循環鍵選擇功能
﹡雙通道輸出

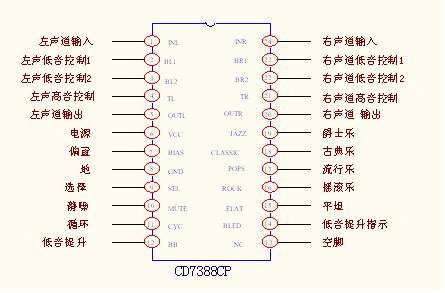

管腳排列:
管腳說明：
|
管腳號
|
管腳名稱
|
說明
|
|
1
|
INL
|
左聲道輸入端
|
|
2
|
BL1
|
左聲道低音控制管腳1，在此腳與BL2之間接一只電容
|
|
3
|
BL2
|
左聲道低音控制管腳2，在此腳與BL1之間接一只電容
|
|
4
|
TL
|
左聲道高音控制管腳，在此腳與左聲道輸出OUTL之間接一只電容
|
|
5
|
OUTL
|
左聲道輸出端
|
|
6
|
VCC
|
電源正端
|
|
7
|
BIAS
|
偏置端，此腳與地（GND）之間接一只濾波電容
|
|
8
|
GND
|
接地
|
|
9
|
SEL
|
直接按鍵、循環按鍵選擇控制端
|
|
10
|
MUTE
|
靜噪。在此端與地（GND）之間接一只電容，可消除模式轉換時的噪聲。
|
|
11
|
CYC
|
循環選擇端
|
|
12
|
BB
|
低音提升控制輸入端
|
|
13
|
NC
|
空腳
|
|
14
|
BLED
|
低音提升顯示LED輸出端
|
|
15
|
FLAT
|
平坦模式顯示LED輸出端或直接設置輸出端
|
|
16
|
ROCK
|
搖滾樂(lè )模式顯示LED輸出端或直接設置輸入端
|
|
17
|
POPS
|
流行樂(lè )模式顯示LED輸出端或直接設置輸入端
|
|
18
|
CLASSIC
|
古典樂(lè )模式顯示LED輸出端或直接設置輸入端
|
|
19
|
JASS
|
爵士樂(lè )模式顯示LED輸出端或直接設置輸入端
|
|
20
|
OUTR
|
右聲道輸出端
|
|
21
|
TR
|
右聲道高音控制管腳，在此腳與左聲道輸出OUTR之間接一只電容
|
|
22
|
BR2
|
右聲道低音控制管腳2，在此腳與BR1之間接一只電容
|
|
23
|
BR1
|
右聲道低音控制管腳1，在此腳與BR2之間接一只電容
|
|
24
|
INR
|
右聲道輸入端
|

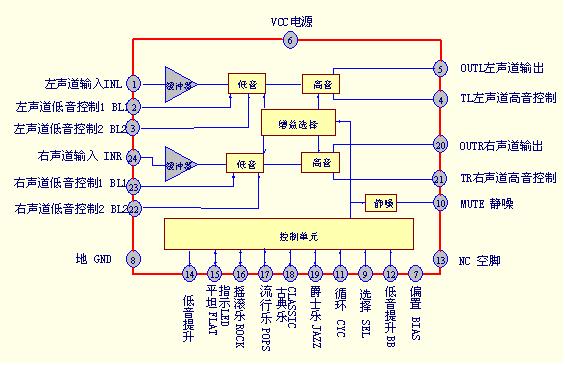

內部框圖:
.JPG)
功能描述:
CD7388CP是一塊雙通道帶低音提升功能的數字可預置五種音響效果模式均衡器電路，它提供兩種方式的按鍵方式選擇功能，由SEL選擇管腳來定義兩種按鍵方式，選擇方式請參見下表：
|
按鍵方式
|
SEL管腳電平
|
說明
|
|
直接按鍵
|
低電平
|
按“平坦”鍵以設置平坦模式
|
|
按“搖滾”鍵以設置搖滾模式
|
|
按“流行”鍵以設置流行模式
|
|
按“古典”鍵以設置古典模式
|
|
按“爵士”鍵以設置爵士模式
|
|
循環按鍵
|
懸空/高電平
|
…平坦→搖滾→流行→古典→爵士→平坦→搖滾…
|
說明：1）無論在直接按鍵還是在循環按鍵方式下，低音提升操作都是一樣的，即按BB（低音提升）鍵，將低音提升電路“開”或“關”。
2）在循環按鍵方式下，按一下CYC（循環）鍵，可進入下一種音響效果模式。
1．循環按鍵方式
如上表中所述，當SEL管腳為懸空或高電平時，進入循環按鍵方式。在這種方式下任何一種音響效果模式（平坦搖滾 流行 古典 爵士）可通過按CYC鍵來選擇。在電源上電時，自動進行平坦模式；反復按CYC鍵時音響效果的選擇按下列模式循環：平坦→搖滾→流行→古典→爵士→平坦→搖滾。按BB鍵來控制低音提升，電源上電時，低音提升關閉。
2．直接按鍵選擇方式
當SEL管腳為低電平時，進入直接按鍵選擇方式，可以通過直接按相應的鍵來選擇您所喜歡的音響模式。即按“爵士”鍵，選擇爵士樂(lè )模式；按“古典”鍵，選擇古典樂(lè )模式，等等。必須注意的是，當電源上電時，進入平坦模式，低音提升與按鍵方式及所選擇的音響效果模式無關，可在任何時候“開”“關”。
極限參數:
|
參 數
|
符 號
|
參數范圍
|
單 位
|
|
電源電壓
|
Vcc
|
11.0
|
V
|
|
輸入電壓
|
Vin
|
0.3--Vcc+0.3
|
V
|
|
工作溫度
|
Topr
|
0 -- +70
|
℃
|
|
儲存溫度
|
Tstg
|
-40 -- +125
|
℃
|
電氣參數:
（除非特殊說明，所有參數Tamb=25℃，Vcc=9.0V，Vi=1Vrms，f=1KHz條件下測試）
|
參 數
|
符 號
|
測 試 條 件
|
最小值
|
典型值
|
最大值
|
單位
|
|
工作電源電壓
|
Vcc
|
|
5.0
|
8.0
|
11.0
|
V
|
|
工作電源電流
|
Icc
|
Vcc=9.0V，Vi=0
平坦模式
|
|
4
|
|
mA
|
|
最大輸出電壓
|
Vom
|
Vcc=9.0V
|
3.0
|
|
|
Vrms
|
|
輸出躁聲
|
Vno
|
Vcc=9.0V,
Vi=0
帶寬=400-30KHz
|
|
|
20
|
uVrms
|
|
總諧波失真
|
THD
|
Vcc=9.0V,
Vi=0.2Vrms,
帶寬同上
|
|
|
0.02
|
%
|
|
輸入阻抗
|
Rin
|
Vcc=9.0V
|
50
|
60
|
|
KΩ
|
|
輸出阻抗
|
Rout
|
Vcc=9.0V
|
|
5.5
|
|
KΩ
|
|
最大輸入電壓
|
Vi(max)
|
Vcc=9.0V
|
|
|
2.0
|
Vrms
|
頻率響應:
不同音響效果模式在不同的頻率上有不同的增益，請參考下表：
|
音響效果
|
典型值
|
單位
|
|
f=100Hz
|
f=1KHz
|
f=10KHz
|
|
平坦/普通
|
1.7
|
-0.8
|
-1.3
|
dB
|
|
搖滾樂(lè )
|
10.0
|
1.5
|
7.0
|
|
流行樂(lè )
|
6.5
|
0.5
|
7.0
|
|
古典樂(lè )
|
6.0
|
0.5
|
1.0
|
|
爵士樂(lè )
|
10.0
|
1.2
|
3.3<, /span>
|
|
平坦/普通+低音提升
|
8.5
|
0.7
|
1.0
|
|
搖滾樂(lè )+低音提升
|
11.0
|
2.0
|
7.0
|
|
流行樂(lè )+低音提升
|
9.5
|
1.0
|
7.0
|
|
古典樂(lè )+低音提升
|
9.5
|
1.0
|
1.0
|
|
爵士樂(lè )+低音提升
|
11.0
|
2.0
|
2.5
|
典型應用線路:
直接按鍵模式典型應用見圖一；
循環按鍵模式典型應用見圖二。
應用說明:
1.高音和低音的調節
不同的人總有不同的聽覺愛好:本說明書給出的CD7388CP應用線路和有關參數是考慮了大多數的聽覺愛好而設計的,然而也可以根據自己的不同聽覺習慣來調整有關的參數.
2. 高音的調整
高音的調整通過改變分別接在TL- OUT 和TR-OUT端的兩個電容來實現。
當電容增大時，高音的增益頻響向頻率的低端移動，反之，當電容值減少時，其頻響曲線向相反的方向移動。
3.低音的調整
低音的調整通過改變分別接在BL1-BL2和BR1-BR2端的兩個電容來實現。
當電容值增大時，低音的增益頻響曲線向頻率的低端移動，反之，當電容值減少時，其頻響曲線向相反的方向移動。

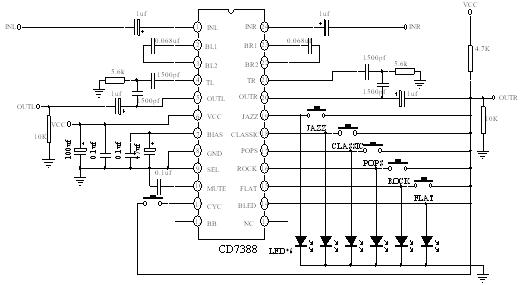

.JPG)
注：0.068μf﹑1500pf的電容請用聚酯薄膜型。
圖一 CS7388CP直接按鍵模式應用圖

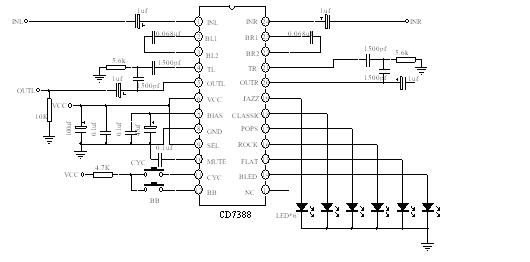

.JPG)
注： 0.068μf﹑1500pf的電容請用聚酯薄膜型。
圖二 CS7388CP循環按鍵模式應用圖
封裝形式:
.JPG)
|
