當前位置：首頁->產品展示->功放IC->ACM9634(支持負載檢測的4х75W、4通道數字輸入車載D類音頻功放IC） |
|
|
| 產品名稱： |
ACM9634(支持負載檢測的4х75W、4通道數字輸入車載D類音頻功放IC） |
| 封裝形式： |
LQFP-64 |
| 兼容型號： |
FDA801 |
| 產品功能： |
4х25W into 4Ω@14.4V PVDD;
4х45W into 2Ω@14.4V PVDD;
4х75W into 4Ω@25V PVDD |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM9634是一款支持負載檢測的4*75W、4通道數字輸入車載D類音頻功率放大器。支持40V的load dump.在2.1MHz的開關頻率下可支持小尺寸輸出電感，節省PCB面積，同時也簡化AM Radio的抗干擾設計。ACM9634支持標準I2S或者TDM16的接口，可以在一組I2S（TDM）總線上支持16個喇叭發聲。內部集成供電電壓檢測ADC，多路溫度檢測傳感器，能實時檢測電壓和溫度變化上報給主平臺優化故障管理和熱管理。采用業界最全面的低EMI技術，讓車載音響系統EMI設計變的簡單高效。
特征
LQFP（10mmх10mm)封裝
供電電壓范圍：4.5V-26.4V
I2S（TDM）輸入，I2C控制
輸出電流：8.5A每通道
內部集成Power FET導通電阻：65mΩ
輸出功率
4х25W into 4Ω@14.4V PVDD;
4х45W into 2Ω@14.4V PVDD;
4х75W into 4Ω@25V PVDD
支持高達40V的供電電壓負載突變測試
支持輸出短路到電源/短路到地/喇叭短路/開路的開機檢測上報，支持負載開路的實時檢測
8檔結溫溫度上報功能（85攝氏度-155攝氏度）
應用
車載音頻、外置功放等

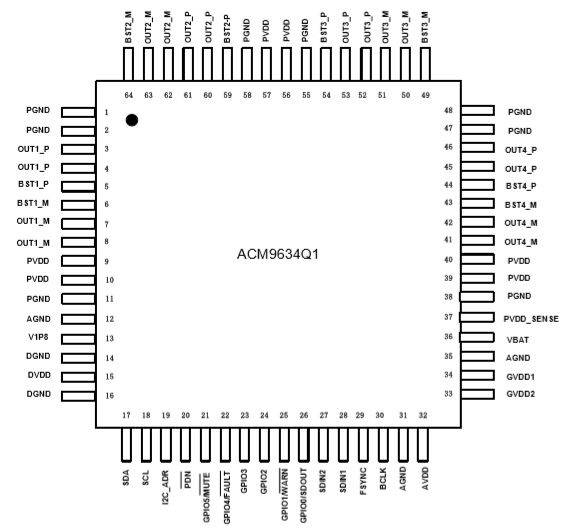

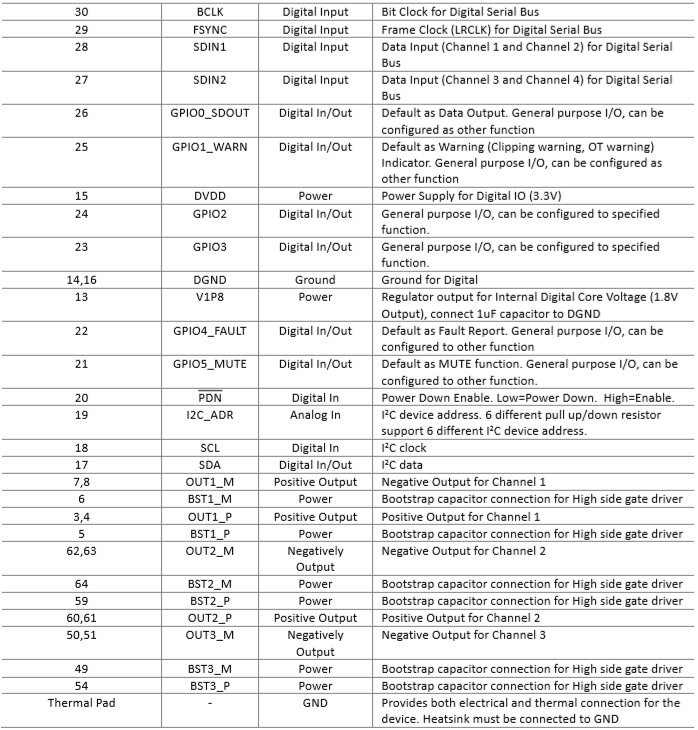

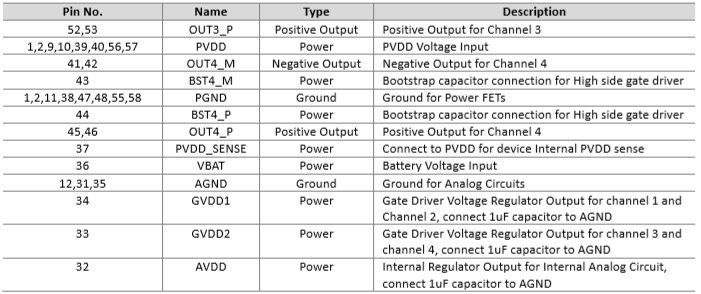

管腳配置和功能說明

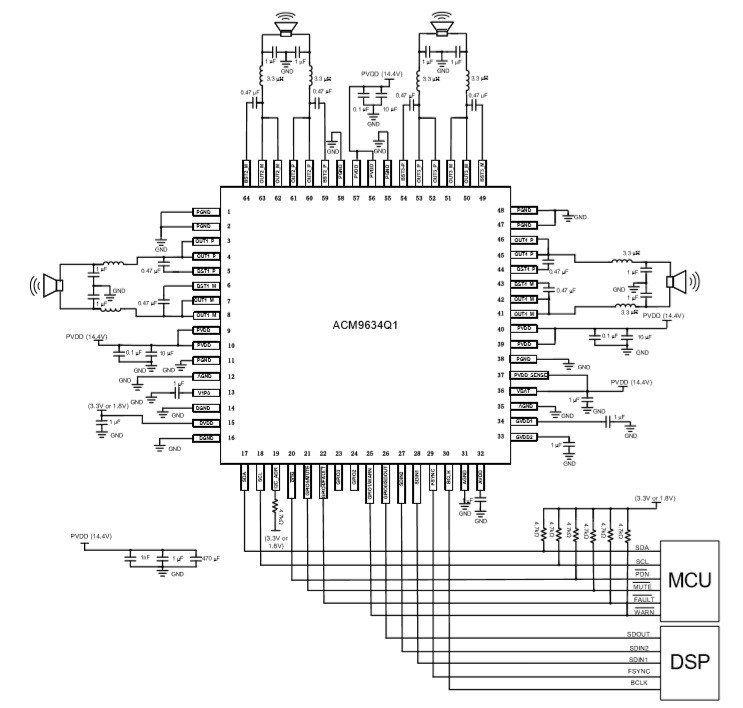

應用原理圖
|
|
| |
|
|
| |
| |
|
