產品概述

NS4298是一款三選一輸入，帶DC音量控制功能，超低EMI、無需濾波器、3W雙聲道AB/D類音頻功放IC。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。NS4298有三組輸入通道，通過控制腳靈活選擇其中一組。NS4298帶DC音量控制功能，NS4298音量衰減范圍可從24dB的（DC_Vol = 0V時）到- 80dB（DC_Vol = 3.54V），共有32級調節。NS4298 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。為簡化音頻系統的設計，NS4298的橋式聯接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。NS4298 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4298內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達90%的效率更加適合于便攜式音頻產品。NS4298提供 TSSOP20封裝，額定的工作溫度范圍為-40℃至85℃。

應用說明

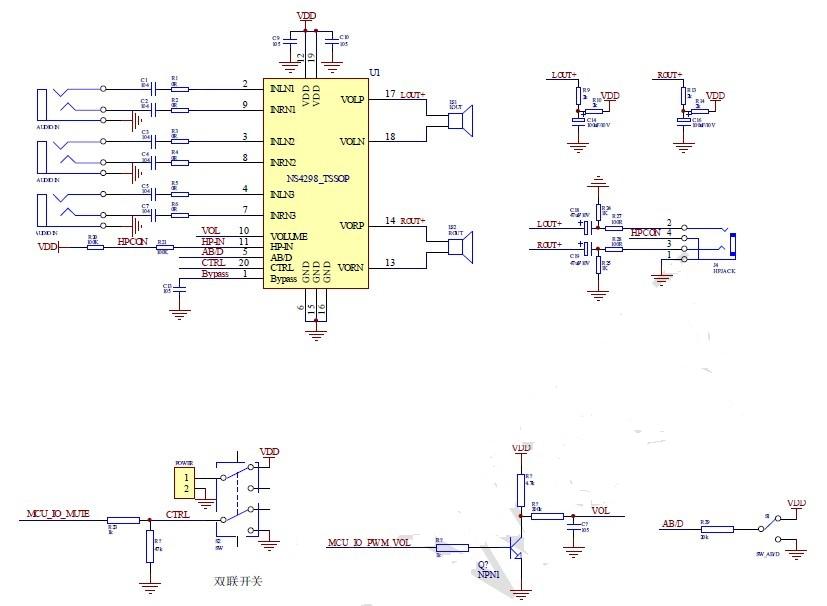

NS4298典型應用電路

開機以及初始化通道選擇時序要求：

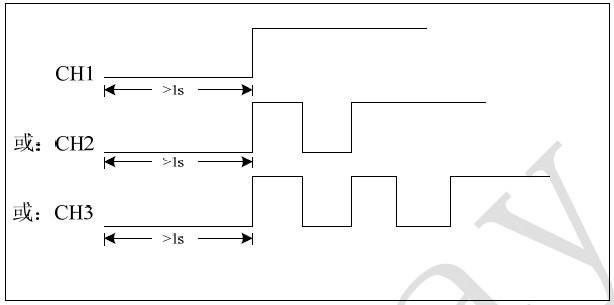

電源開關打開，功放電源管腳接通電源以后至少保持CTRL管腳(pin20（TSSOP20封裝）)低電平1s以上。才能打開功放，對其進行通道選擇。所以: ①.功放CTRL管腳必須接下拉電阻。這樣在電源開關打開以后，即使主控MCU還沒受控，CTRL管腳也保持低電平。②MCU運行起來以后，首先就讓CTRL管腳低電平。1u以上時間以后，再對功放進行初始化通道選擇。示意圖如下：

通道切換時序要求：

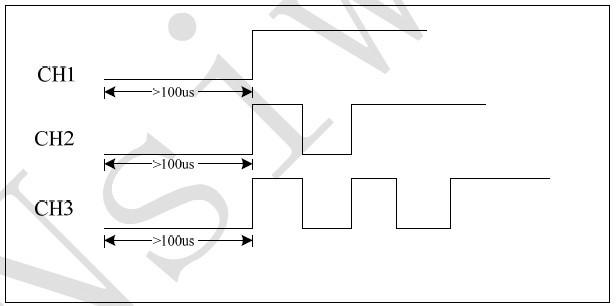

機器工作過程中，通道切換時，先拉低CTRL管腳100us以上讓芯片進入關斷（SHUTDOWN)狀態然后重新設置。示意圖如下：

脈寬要求：

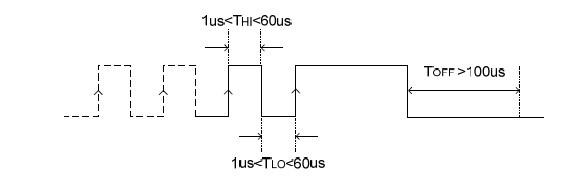

加在CTRL管腳的一線脈沖高電平寬度（THI）要求1us<THI<60us。低電平寬度（TLO）要求1us<TLO<60us。進入SHUTDOWN模式低電平保持時間（TOFF）要求 TOFF>100us。如下圖：



關機：
由于CTRL管腳接到電源雙聯開關的一聯上，關機時迅速把CTRL管腳拉到地。在電源濾波電容的維持下，功放首先進入SHUTDOWN關斷狀態，直到電源濾波電容放完電。

 我司現在力推集成三選一輸入，帶DC音量控制功能，超低EMI、無需濾波器、3W雙聲道AB/D類音頻功放IC-NS4298 ，詳細的產品資料請查閱：http://www.webuyspringsrealestate.com/products_3624.htm
