功能說明
NS4298是一款三選一輸入，帶DC音量控制功能，超低EMI、無需濾波器、3W雙聲道AB/D類音頻功放IC。另外，當耳機插頭接入插孔時，音頻功率放大器便以單端工作模式驅動立體聲耳機。NS4298有三組輸入通道，通過控制腳靈活選擇其中一組。NS4298帶DC音量控制功能，NS4298音量衰減范圍可從24dB的（DC_Vol = 0V時）到- 80dB（DC_Vol = 3.54V），共有32級調節。NS4298 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。為簡化音頻系統的設計，NS4298的橋式聯接揚聲器放大模式及單端立體耳機放大模式都在同一芯片上實現。NS4298 無需濾波器的 PWM 調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4298內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達90%的效率更加適合于便攜式音頻產品。NS4298提供 TSSOP20封裝，額定的工作溫度范圍為-40℃至85℃。

主要特性
AB類/D類工作模式切換功能
3W輸出功率（10% THD、5V電源、3Ω 負載） 
0.1%THD+N（0.5W輸出功率、5V電源） 
32級DC音量調節
三選一輸入功能 
優異的全帶寬EMI抑制能力
優異的“上電，掉電”噪聲抑制
90%效率高
 PSRR：-80dB（217Hz） 
工作電壓范圍：2.5V～5.25V 
過流保護、過熱保護、欠壓保護
立體聲耳機放大模式 

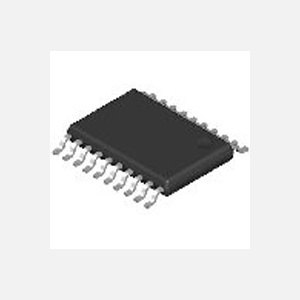

TSSOP20封裝

應用領域
手提電腦
DVD

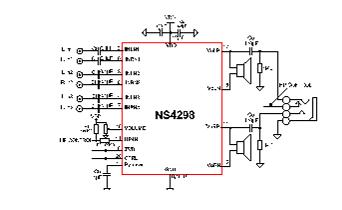

應用原理圖
