DC-DC 變換器的安裝位置比較分散，在PDP 彩電的電源板、主板、邏輯控制板等電路板上，均可以找到DC-DC 變換器的身影。由于DC-DC 變換器肩負為彩電小信號處理電路供電的重任，因此，工作中較易出現故障。作為維修人員，要能快速查找到DC-DC 變換器的位置，正確測量DC-DC 變換器的輸入/ 輸出電壓，并迅速判斷出DC-DC 變換器的好壞。

1. 線性穩壓器基本工作原理

線性穩壓器是通過輸出電壓反饋、經誤差放大器等組成的控制電路來控制調整管的管壓降VDO (即壓差)來達到穩壓的目的，如圖l 所示。其特點是VIN 必須大于VOUT 且調整管工作在線性區(線性穩壓器從此得名)。無論輸入電壓的變動或負載電流的變化引起輸出電壓變動時，通過反饋及控制電路，改變VDO 的大小，使輸出電壓VOUT 基本不變。

無論是普通線性穩壓器，還是LDO，其工作原理是相同的。不同的是：二者采用的調整管結構不同，從而使LDO 比普通線性穩壓器壓差更小，功耗更低。

有些PDP 彩電中使用的線性穩壓器，設有輸出控制端，也就是說，這種穩壓器的輸出電壓受控制端的控制。圖2 所示是可控穩壓器內部框圖。圖中的EN(有時也可用符號SHDN 表示)為輸出控制端。一般由微處理器加低電平(或高電平)，使LDO 關閉(或工作)，在關閉電源狀態時，電流約1 μA。

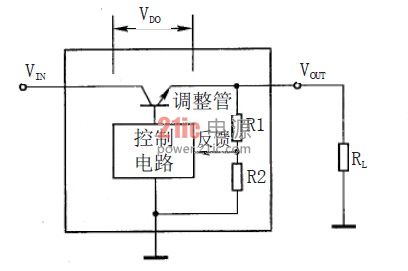

圖1 線性穩定器原理框圖

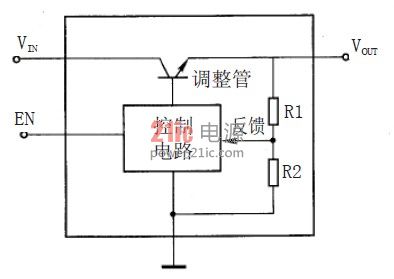

圖2 可控穩壓器內部框圖

2. 線性穩壓器的特點

線性穩壓器具有成本低、封裝小、外圍器件少和噪聲小的特點。線性穩壓器的封裝類型很多，非常適合在PDP 彩電中使用。對于固定電壓輸出的使用場合，外圍只需兩三個很小的電容即可構成整個方案。

超低的輸出電壓噪聲是線性穩壓器最大的優勢。輸出電壓的紋波不到35 μV，又有極高的信噪抑制比，非常適合用于對噪聲敏感的小信號處理電路的供電;同時，在線性電源中因沒有開關時的大電流變化所引發的電磁干擾(EMI)，所以便于設計。

線性穩壓器的缺點是：效率不高，且只能用于降壓的場合。線性穩壓器的效率取決于輸出電壓與輸入電壓之比η=Vo∶Vi。例如，對于普通線性穩壓器，在輸入電壓為5 V 的情況下，輸出電壓為2.5 V 時，效率只有50%�？梢�(jiàn)，對于普通線性穩壓器，約有50%的電能轉化成熱量損失掉了，這也是普通線性穩壓器工作時易發熱的主要原因。對于LDO，由于是低壓差，因此效率要高得多。例如，在輸入電壓為3.3 V 的情況下，輸出電壓為2.5 V 時，效率可達76%。

所以，在PDP 彩電中，為了提高電能的利用率，采用普通線性穩壓器的較少，而采用LDO的則較多。
