概述

HT7182是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HT7182具有2.7V至21V寬輸入電壓范圍，可為采用1-4節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達21V的輸出電壓。
HT7182還支持可編程的軟啟動，以及可調節的開關峰值電流限制。 HT7182還支持兩種不同的tr/tf， 以適應不同的EMI和效率需求。
此外，該器件還提供熱關斷保護。

特點

・輸入電壓范圍：2.7V-21V

・輸出電壓范圍：最高21V

・固定開關頻率：350kHz

・可編程峰值電流：最高14A

・高轉換效率：

95% (PVIN = 12V, VOUT=20V, IOUT =2A)

94% (PVIN = 12V, VOUT=20V, IOUT =4.5A)

93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A)

90% (PVIN = 7.2V, VOUT=12V, IOUT =5A)

96% (PVIN = 12V, VOUT=18V, IOUT =1.5A)

95% (PVIN = 12V, VOUT=18V, IOUT =6A)

・低關斷功耗，關斷電流1uA

・支持兩種tr/tf模式，應對EMI挑戰

・可編程軟啟動

・熱關斷等保護

・ESOP8無鉛封裝

應用

・無線音箱・便攜式音箱・移動電源・充電設備・USB TYPE-C 電源傳輸・拉桿音箱 ・平板電腦，筆記本電腦 ・POS機終端

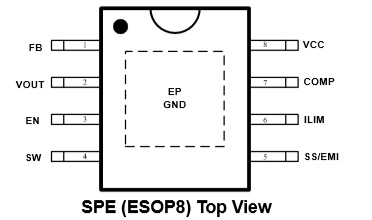

引腳信息

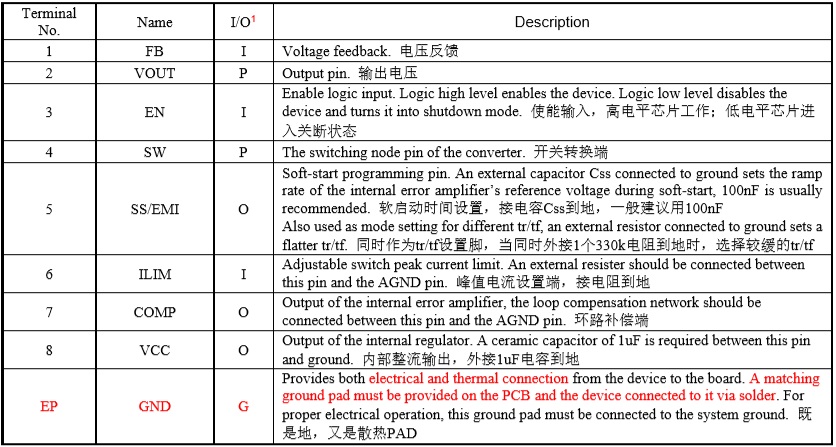

引腳定義

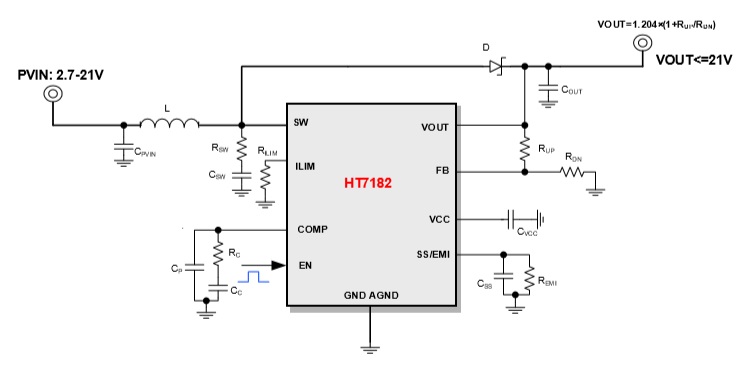

典型應用圖
