| NS4110 寬電壓5V-11V AB/D類雙模、10W單聲道音頻功放IC產品概述及應用說明 |
|
|
| 文章來源： 更新時間：2015/7/4 9:59:00 |
在線咨詢： |
| |
功能說明
NS4110是一款差分輸入，AB/D 類工作模式可切換，超低 EMI，無需濾波器，10W 的單聲道音頻功率放大器。AB/D 類工作模式與關斷功能控制同用一個管腳。通過電平切換工作模式，應用靈活方便。即使在 D 類工作模式下，NS4110采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。
NS4110在9V的工作電壓時，能夠向4Ω 負載提供高達 10W的輸出功率。NS4110內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計,88%以上的效率更加適合便攜式音頻系統。NS4110 提供 eSOP-8 封裝，額定的工作溫度范圍為-40℃至 85℃。
主要特性
輸出功率：6.5W (Class D / 4Ω 負載/ VDD=7.4V/ THD+N=10%) 10W (Class D / 4Ω 負載/ VDD=9V/ THD+N=10%)
推薦工作電壓范圍：5V～10V
AB/D 類工作模式切換，電平設置
無需濾波器設計
差分輸入方式
效率高達 88%( 4Ω 負載/VDD=7.4V/Po=5W)
優異的“上電，掉電”噪聲抑制
過流保護、過熱保護、欠壓保護
eSOP-8 封裝
應用領域
藍牙音響
擴音器
其他消費類音頻設備
芯片管腳描述

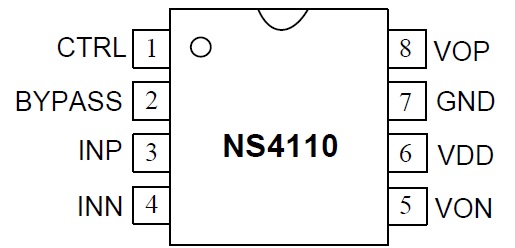

NS4110封裝管腳分配圖(top view)

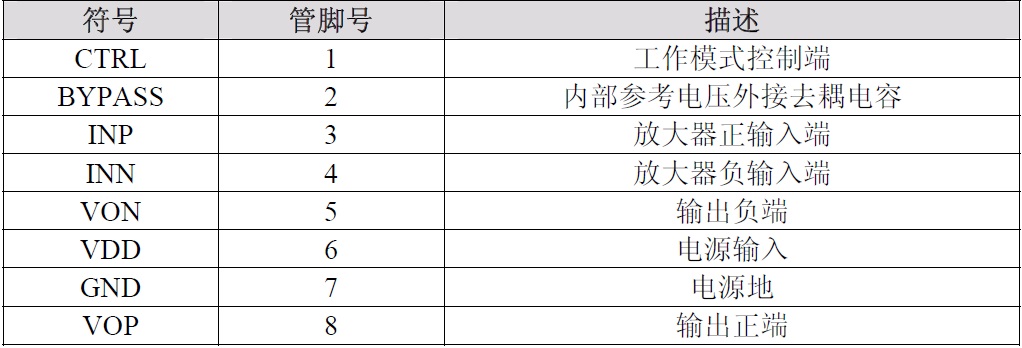

NS4110管腳描述

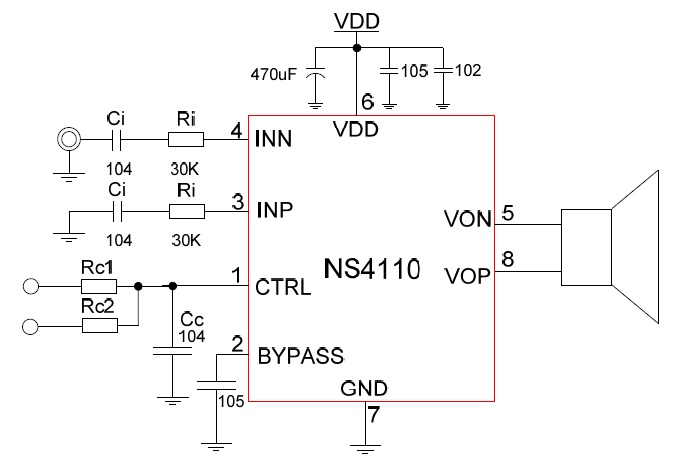

典型應用電路
